MANUAL USUARIO
3. FUNCIONAMIENTO DEL SISTEMA DE PEDALEO
ASISTIDO

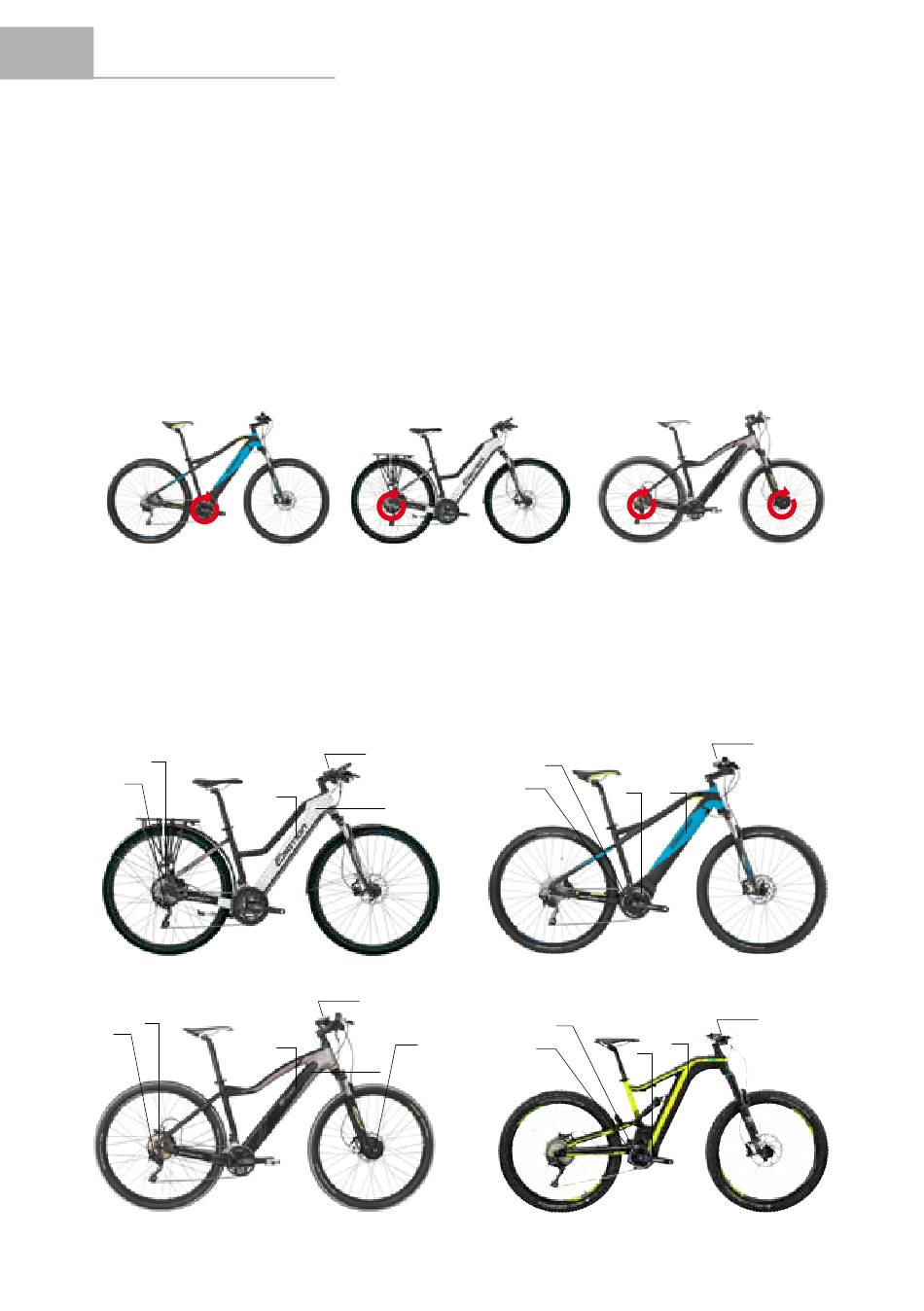

3.1 Componentes del Sistema de Pedaleo Asistido

El sistema de pedaleo asistido de BH EMOTION se compone de los siguientes elementos:
A. U n motor, que impulsa la bicicleta. La posición del motor identificará el tipo de sistema empleado
en la bicicleta:
Sistema con Motor Central
B. Un mando de control, que permite, entre otros, seleccionar los modos de asistencia.
C. Una batería, que alimenta al motor para su funcionamiento y que puede estar ubicada en
diferentes posiciones.
D. Un sensor de par, que lee la fuerza ejercida sobre el pedal por el usuario.
E. Una unidad de control, que ejerce la labor de cerebro del sistema, recibiendo y enviando
señales hacia el resto de elementos.
A
D
A
D
8
a. Sistema con Motor Central. Motor ubicado en el eje de pedalier.
b. Sistema con Motor Trasero. Motor ubicado en el buje trasero
c. Sistema AWD (All wheel Drive System). Dos motores ubicados en el buje delantero
y trasero.
Sistema con Motor Trasero
B
EVO/NITRO
C
E
B
EVO AWD
C
E
D
A
D
A
A
ATOMX
Sistema AWD
B
ATOM
E C
ATOMX
B
C
E
