schnick-schnack-systems
Output Ports

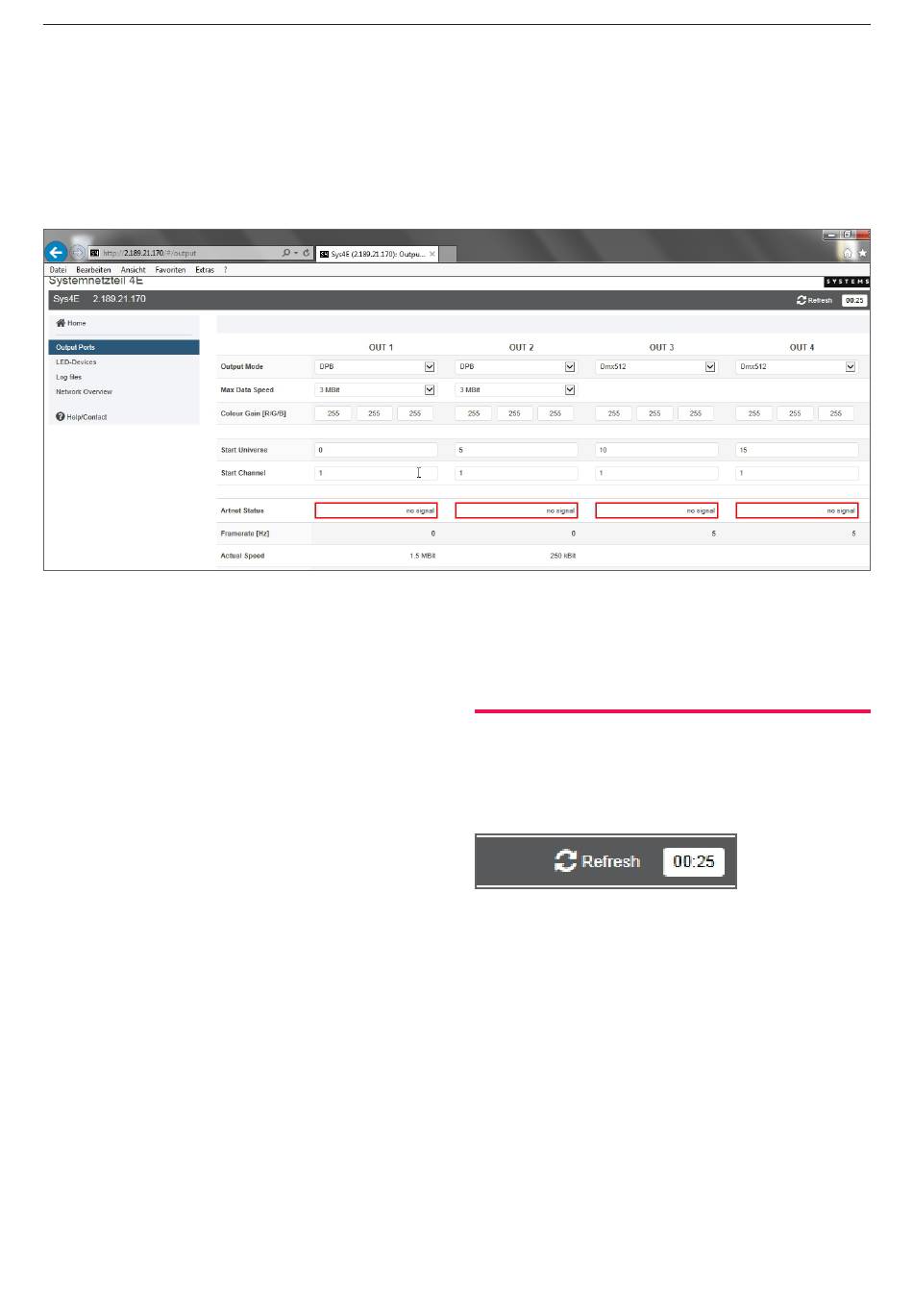

Unter dem Menüpunkt „Output Ports" finden Sie eine Übersicht
über die Ausgänge des Netzteils. Hier können Sie den Output
Mode, die maximale Datengeschwindigkeit und den Colour
Gain einstellen.
Output Mode
Umschalten des Übergangsprotokolls zwischen DMX 512, S3-DMX
und DPB. Für jeden Ausgang ist der Modus frei wählbar.
Max. Data Speed
Es stehen Ihnen folgende Geschwindigkeiten zur Verfügung:
250kBit, 500kBit, 1MBit, 1,5MBit, 3MBit.
Diese Einstellung hat nur eine Auswirkung im Modus DPB. Die
maximale Geschwindigkeit an einem Port kann durch diese
Einstellung verringert werden, um eine bessere Übertragung auf
schlechten Leitungen zu ermöglichen. Bitte beachten Sie, dass
dadurch der Datendurchsatz reduziert wird und je nach Anzahl
angeschlossener Devices nicht alle empfangenen Daten in ihrer
Menge und Rate weitergeführt werden können.
Colour Gain
Mit dieser Funktion lassen sich die Farbkanäle Rot, Grün und
Blau dunkler stellen. Bei 255 ist diese Funktion deaktiviert.
26
Als Standard sind die Werte des Colour Gain auf maximale
Intensität mit R:255, G:255 und B:255 eingestellt. Diese Werte
können in Einerschritten gedimmt werden.
Hinweis: Über den Webserver lässt sich der Colour Gain für
jeden Ausgang getrennt definieren, über das Gerät erhalten
alle Ausgänge den gleichen Wert.
Refresh
Seite wird neu geladen, nicht gespeicherte Änderungen gehen
verloren.
