DPB Pixel-
Router Pro
Bedienungsanleitung

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für schnick schnack systems DPB Pixel-Router Pro

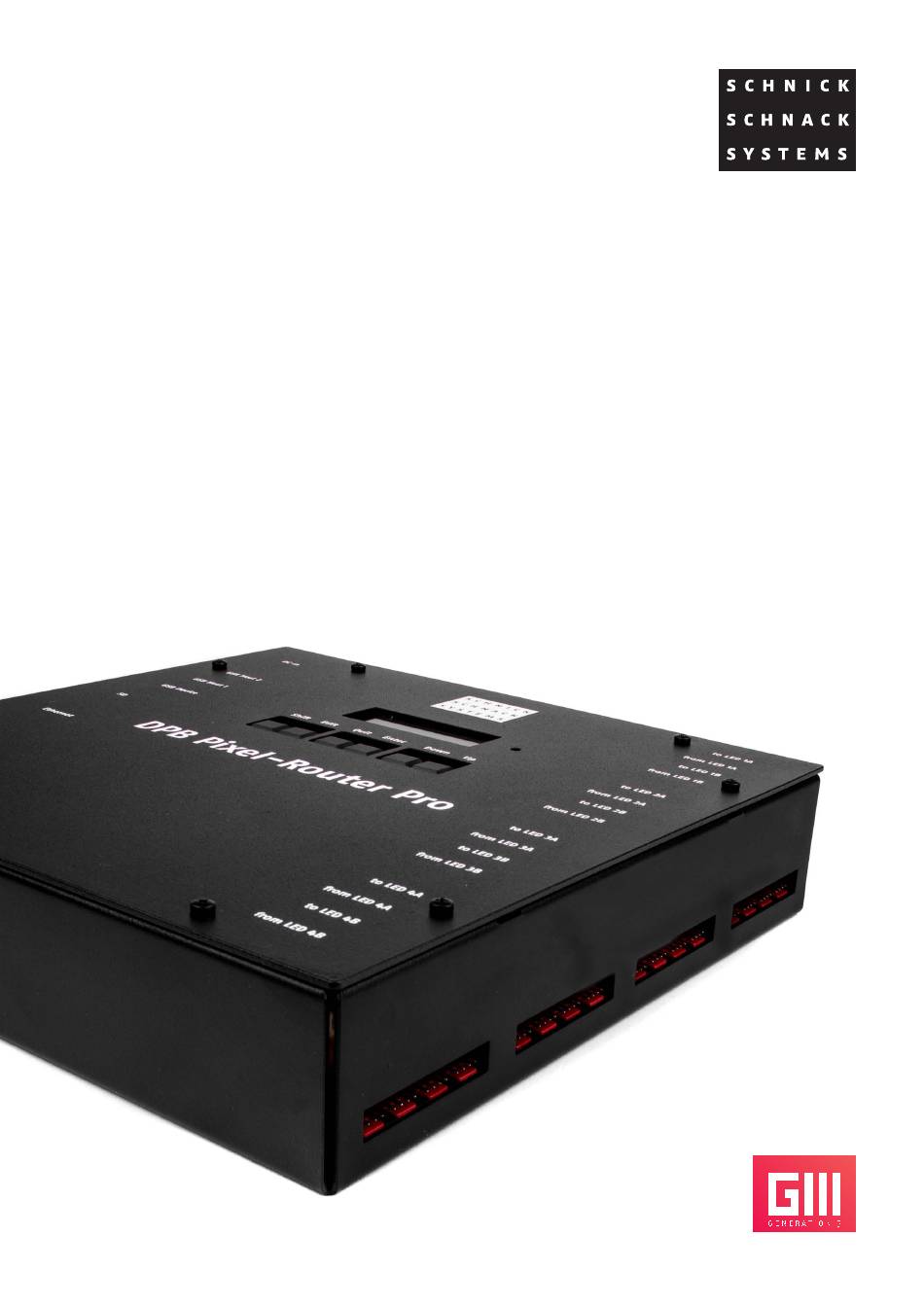

  • Seite 1 DPB Pixel- Router Pro Bedienungsanleitung...
  • Seite 2 © 2017 Schnick-Schnack-Systems GmbH Stand Juli 2017: Alle technischen Daten sowie die Gewichts- und Maßangaben sind sorgfältig erstellt worden – Irrtümer vorbehalten. Eventuelle Farbabweichungen sind drucktechnisch bedingt. Änderungen, die dem Fortschritt dienen, behalten wir uns vor.
  • Seite 3: Inhaltsverzeichnis

    Inhalt Übersicht Manual RGB Anschlüsse S3 Net Inbetriebnahme Update Verkabelung des Systems DMX Rig Check Menü Output Rig Check Menüführung ArtNet Monitor Menüauswahl ArtNet Test Mode Info Demo Mode Fast/Slow Manual Patch Werkseinstellungen QuickPatch Network Fehlermeldung QuickPatch DMX Software-Update Wiederholungs- und Kombinationsmöglichkeiten 12-13 Bedienungsanleitung Webserver 22-30...
  • Seite 4: Übersicht

    Übersicht Der DPB Pixel-Router Pro versorgt die Produkte der Serien L, T, B, C, D und M von Schnick-Schnack-Systems mit Spannung und Daten. Er besitzt vier unabhängige LED-Ausgänge und kann über Ethernet (Art-Net™, sACN) oder DMX 512 angesteuert werden. Dadurch ist er kompatibel zu den meisten gängigen Lichtsteuerungen oder Medienservern.
  • Seite 5: Anschlüsse

    Anschlüsse Auf den Seiten des Gerätes finden Sie folgende Anschlussmöglichkeiten: USB 1 through Netzan- USB 2 Ethernet schluss Out 4 Out 3 Out 2 Out 1 DMX Ein- und Ausgänge Neutrik XLR 5-Pol LED-Ausgang 1-4 Systemstecker Rot, maximal 2 × 3A...
  • Seite 6: Inbetriebnahme

    Prüfen Sie das Gerät nach dem Auspacken unverzüglich auf Transportschäden. Ein beschädigtes Gerät darf nicht in Betrieb genommen werden. Sollte der DPB Pixel-Router Pro aus einer kalten Umgebung in einen warmen In- nenraum transportiert worden sein, so lassen Sie es sich mindestens drei Stunden aufwärmen, bevor Sie es in Betrieb nehmen.
  • Seite 7: Verkabelung Des Systems

    Verkabelung des Systems DPB Pixel-Router Pro LED-Streifen C Spannungsversorgung DC In to LED 1A DPB Pixel-Router Pro from LED 1A to LED 1B W, × USB Host 2 from LED 1B USB Host 1 to LED 2A...
  • Seite 8: Menü

    Menü Auf der Oberseite des Gerätes finden Sie folgende Bedienfelder: SHIFT QUIT DOWN EDIT ENTER SHIFT+ Gebrauch in Verbindung mit... EDIT um rückwärts durch die Dateneingabefelder zu navigieren ENTER um bestimmte Vorgänge zu bestätigen EDIT navigiert durch die Datenfelder QUIT um den ausgewählten Modus oder das Submenü...
  • Seite 9: Menüführung

    Menüführung t: ... Main Menu: Welcome to Systemnetzteil 4E Info IP: ... v: 3.2..Main Menu: Manual Patch Main Menu: QuickPatch DMX Main Menu: QuickPatch Network Main Menu: Setup Menu Main Menu: Test Menu Main Menu:...
  • Seite 10: Menüauswahl

    Info Dieser Modus zeigt die Softwareversion, die IP-Adresse des t: ... Gerätes und die Gerätetemperatur an. Welcome to DPB Pixel-Router Pro IP: ... v: 3.2..Manual Patch Wenn man aus dem Modus QuickPatch in den Modus Manual Overwrite Patch with QuickPatch?
  • Seite 11: Quickpatch Network

    QuickPatch Network Für jeden Ausgang gibt es drei Felder. Im oberen Feld wird das Output: Universum (als Dezimalzahl) eingetragen. Das mittlere Feld Universe: definiert den ersten DMX-Channel des Universums (wenn die Informationen eines Universums auf mehrere Ausgänge Start-Ch: geroutet werden sollen).
  • Seite 12: Wiederholungs- Und Kombinationsmöglichkeiten Für Quickpatch Network Mode/Dmx Combine

    Wiederholungs- und Kombinationsmöglichkeiten für QuickPatch Network Mode/DMX Combine OFF: keine Kombination ALL: alle LEDs werden durch drei DMX-Kanäle gesteuert immer zwei LEDs werden verbunden immer drei LEDs werden verbunden immer vier LEDs werden verbunden immer fünf LEDs werden verbunden...
  • Seite 13: Wiederholungs- Und Kombinationsmöglichkeiten C16 Und C64

    Wiederholungs- und Kombinationsmöglichkeiten C16 und C64 • für LED-Kachel C50 • LED-Paneele C60-50 • für LED-Kachel C25 • für LED-Paneele C60-25 Wiederholungs- und Kombinationsmöglichkeiten Combine Device (CD) Nur bei DPB Mit dem Combine Modus CD können...
  • Seite 14: Setup Menu

    Setup Menu Setup Menu: Output Setup Menu: Gain Display Auto Off...
  • Seite 15: Output Type

    • DMX 512 • DPB Nach Setzen der Modi und Bestätigung der Änderungen mit SHIFT+ENTER startet das DPB Pixel-Router Pro neu, um die neu- en Einstellungen zu übernehmen. Colour Gain Mit dieser Funktion lassen sich die Farbkanäle Rot, Grün und Colour Gain (off: 255) Blau dunkler stellen.
  • Seite 16: Test Menu

    Test Menu Test Menu: Manual RGB Test Menu: S3Net Test Menu: Update Test Menu: DMX Rig Check Test Menu: Output Rig Check Test Menu: ArtNet Monitor Test Menu: ArtNet Test TX Test Menu: Demo Slow Test Menu: Demo Fast...
  • Seite 17: Manual Rgb

    Manual RGB In diesem Menüpunkt hat man die Möglichkeit, mit dem Manual Color Mode DPB Pixel-Router Pro auf einfache Art und Weise eine Farbe für alle Ausgangskanäle einzustellen. Als Standard sind die Werte des Manual RGB auf maximale Intensität mit R:255, G:255 und B:255 eingestellt. Diese Werte können in Einerschritten gedimmt werden.
  • Seite 18: Output Rig Check

    Output Rig Check Arbeitet als DMX-Sender. Jeder einzelne DMX-Kanal ist einzeln ansteuerbar und dimmbar. Output Rig Check Testmöglichkeit und Fehlersuche in bestehenden Installationen. Output Rig Check Output: Channel: 1 @ 100% ArtNet Monitor Monitor zeigt an, mit welcher Frequenz das eingestellte Universum empfangen wird.
  • Seite 19: Artnet Test Mode

    ArtNet Test Mode In diesem Modus arbeitet der DPB Pixel-Router Pro als ArtNet Test Mode Art-Net-Sender. Toff #uni State Hiermit kann man die Performance der Art-Net-Verkabelung 0.50 1.00 und der verwendeten Ethernet-Switches überprüfen, ohne das eine externe Art-Net-Quelle benötigt wird.
  • Seite 20: Werkseinstellungen

    Werkseinstellungen Wenn Sie die Tasten SHIFT+ENTER drücken, setzt sich das Gerät Restore Factory Defaults? auf die Werkseinstellungen zurück. Quit Enter...
  • Seite 21: Software-Update

    Kartenleseschlitz auf der Rückseite des Gerätes ein • Schalten Sie das Gerät wieder ein • Der DPB Pixel-Router Pro erkennt die Firmware auf der Karte und aktualisiert die Firmware auf diese Version. Die Soft- ware-aktualisierung wird im Display angezeigt •...
  • Seite 22: Auf Den Webserver Zugreifen

    Auf den Webserver zugreifen Ethernet Activity Link Activity SD / mmc 1. Schritt Fuse Fuse Fuse Fuse Verbinden Sie den PC - mittels eines Netzwerkkabels - mit dem Netzteil. 2. Schritt Konfigurieren der Netzwerkkarte auf Art-Net. Achtung: vorherige Einstellungen notieren, damit diese später wieder eingetragen werden können.
  • Seite 23 3. Schritt IP-Adresse des Routers auf der Seite des Gerätes ablesen. Ethernet Activity Link Activity 4. Schritt SD / mmc IP-Adresse in den Browser eingeben. Fuse Fuse Fuse Fuse...
  • Seite 24: Einstellungen Am Webserver

    Fan [%] wird angezeigt, ist beim DPB Pixel-Router jedoch ohne Funktion. Bitte beachten Sie: da beim DPB Pixel-Router Pro die kom- plette Firmware des Systemnetzteils 4E übernommen wurde wird auch beim aufrufen des Webservers die Produktbezeich- nung Systemnetzteil 4E angezeigt.
  • Seite 25: Operation Mode

    Operation Mode Short Name/Long Name Es stehen Ihnen folgende Modi zur Verfügung: In diesen Feldern können Sie dem Netzteil einen individuellen Namen geben. QuickPatch Network (Seite 11) QuickPatch DMX (Seite 11) Die Namen werden in der grauen Leiste angezeigt und Manual RGB (Seite 17) erleichtern die Unterscheidung der Systemnetzteile.
  • Seite 26: Output Ports

    Output Ports Unter dem Menüpunkt „Output Ports“ finden Sie eine Übersicht Als Standard sind die Werte des Colour Gain auf maximale über die Ausgänge des Netzteils. Hier können Sie den Output Intensität mit R:255, G:255 und B:255 eingestellt. Diese Werte Mode, die maximale Datengeschwindigkeit und den Colour können in Einerschritten gedimmt werden.
  • Seite 27 LED-Devices Auf dieser Seite werden alle angeschlossenen, Generation 3-fä- higen, LED-Produkte aufgelistet. Zu den einzelnen Produkten werden verfügbare Informationen angezeigt. Diese umfassen u. a. Typ und Art des Produkts, als auch Statusinformationen wie Temperatur und Spannung.
  • Seite 28: Log Files

    Log files Service-Seite zur Fehleranalyse (intern). Die Vorgänge im Netzteil werden protokolliert und erleichtern ge ge be nen falls die Fehleranalyse. Bei Bedarf können die Log-Dateien über „Download as“ als txt-Datei heruntergeladen werden. Die Log-Daten gehen bei einem Neustart oder bei Spannungsverlust verloren und werden...
  • Seite 29: Network Overview

    Network Overview Diese Seite listet alle sich im gleichen Netzwerk befindlichen Systemnetzteile 4E, DPB Pixel-Router, DPB Pixel-Router pro und Pixel-Gates übersichtlich auf. Durch Klicken auf die IP gelangt man auf die Website des je- weiligen Geräts.
  • Seite 30 Help/Contact Über den Button „Download Support“ können Sie Logfiles herunterladen, die zur Fehleranalyse dienen.
  • Seite 31: Technische Daten

    Technische Daten Maße 250mm (B × H × T) × × Ausgangsleistung maximal 6A pro Kanal Netzanschluss 24V, 12A × DMX-Protokoll DMX 512 A-1990 USITT DMX-Eingang Neutrik XLR5-Pol DMX-Ausgang Neutrik XLR5-Pol Netzwerk-Eingang Neutrik Ethercon-Buchse, maximal 100MBit Full Duplex...
  • Seite 32: Eu-Konformitätserklärung

    EU-Konformitätserklärung...
  • Seite 33: Tabelle Art-Net-Universen

    Umrechnungstabelle Art-Net™-Universen Art-Net™ Standard Schnick-Schnack-Systems MA-Lighting Numbering (Hexadecimal Numbering) (Decimal Numbering) Subnet Universe...
  • Seite 34 Art-Net™ Standard Schnick-Schnack-Systems MA-Lighting Numbering (Hexadecimal Numbering) (Decimal Numbering) Subnet Universe...
  • Seite 35 Art-Net™ Standard Schnick-Schnack-Systems MA-Lighting Numbering (Hexadecimal Numbering) (Decimal Numbering) Subnet Universe...
  • Seite 36 Art-Net™ Standard Schnick-Schnack-Systems MA-Lighting Numbering (Hexadecimal Numbering) (Decimal Numbering) Subnet Universe...
  • Seite 37 Art-Net™ Standard Schnick-Schnack-Systems MA-Lighting Numbering (Hexadecimal Numbering) (Decimal Numbering) Subnet Universe...
  • Seite 38 Art-Net™ Standard Schnick-Schnack-Systems MA-Lighting Numbering (Hexadecimal Numbering) (Decimal Numbering) Subnet Universe...
  • Seite 39 Art-Net™ Standard Schnick-Schnack-Systems MA-Lighting Numbering (Hexadecimal Numbering) (Decimal Numbering) Subnet Universe Art-Net™ Designed by and Copyright Artistic Licence Holdings Ltd...
  • Seite 40 Warum Schnick-Schnack-Systems? Schnick-Schnack-Systems GmbH Installationszeiten werden immer kürzer, während System- Mathias-Brüggen-Straße 79 komplexität und Kundenansprüche zunehmen. 50829 Köln Wir sind ein Partner, der selbst unter Termindruck hochwertige Telefon +49 (0) 221/99 20 19-0 und verlässliche Systeme liefert, die nicht nur schnell zu instal- +49 (0) 221/16 85 09-73 lieren, sondern auch einfach zu bedienen sind.
