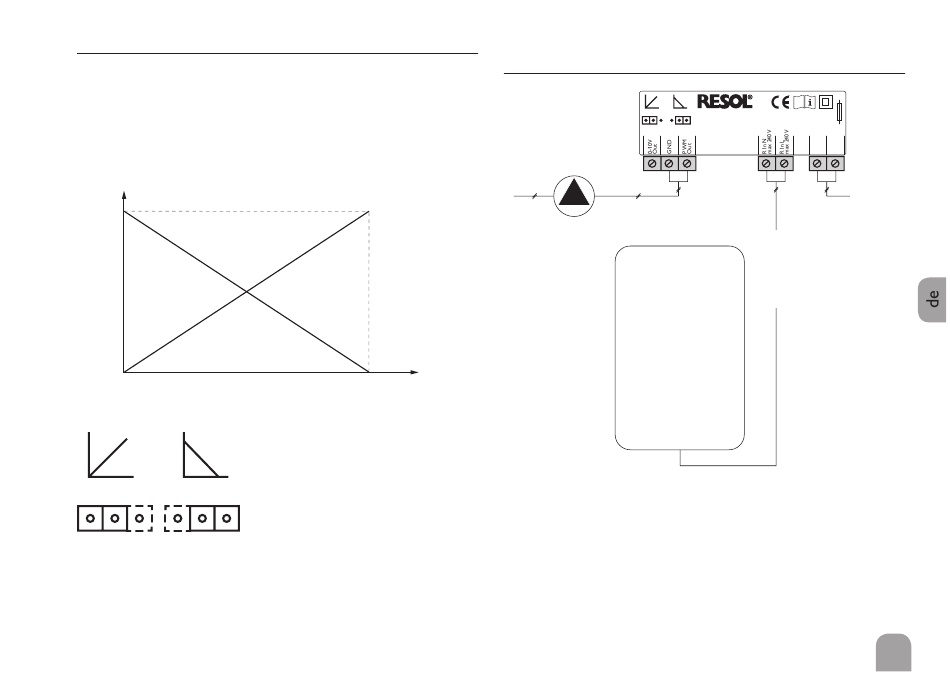

Invertierung des Ausgangssignals

Über den dreipoligen Jumper links oberhalb der Ausgangs-
klemmen kann eingestellt werden, ob das Ausgangssignal
invertiert oder nicht invertiert ausgegeben wird.
Jumperstellung links: nicht invertiert (Solarpumpe)
Jumperstellung rechts: invertiert (Heizungspumpe)
Eingang Eingang
Heizung (H) Heizung (H)
100% 100%
0%
0%
S H
2.4
Solar (S)
Solar (S)
Netzan-
schluss
230 V~
extern
Ausgang
Ausgang
100% 100%
PWM PWM
0-10 V 0-10 V
Anwendungsbeispiel (Pumpe mit PWM-
Ansteuerung)
S H
Made in Germany
PSW Basic
HE-Pumpe
Ausgangssignal:
PWM
Regler
drehzahlgeregelter
Relaisausgang des Reglers
T0,2A
220 ... 240 V~, 50-60 Hz
N L
Netzan-
schluss
230 V~
Eingangssignal:
230-V-Steuersignal vom
Regler (Ein / Aus, Pulspaket /
Wellenpaket, Phasenanschnitt,
Phasenabschnitt)
