H0361900.G - 2016/05

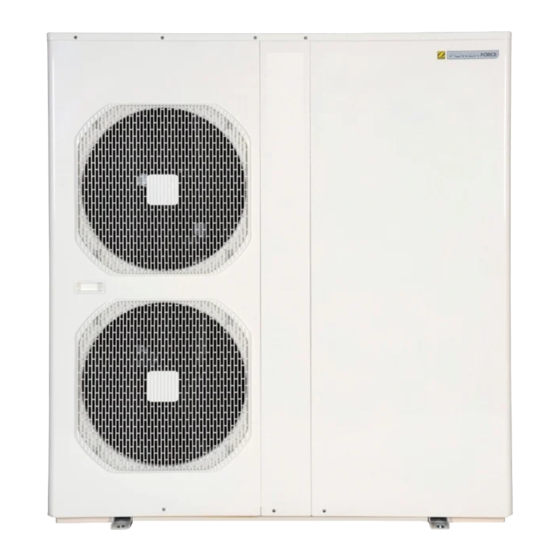

Power Force
Montage- und Gebrauchsanleitung
Deutsch
More documents on:
www.zodiac-poolcare.com
DE

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Zodiac Power Force

  • Seite 1 Power Force Montage- und Gebrauchsanleitung Deutsch More documents on: www.zodiac-poolcare.com H0361900.G - 2016/05...
  • Seite 2: Warnhinweise

    WARNHINWEISE • Durch die Nichteinhaltung der Warnhinweise können die Geräte im Schwimmbad beschädigt oder schwere bis tödliche Verletzungen verursacht werden. • Das Gerät ist für einen ganz besti mmten Zweck für das Schwimmbecken ausgelegt. Der Gebrauch für einen anderen als den vorgesehenen Zweck ist nicht zulässig.
  • Seite 3: Inhaltsverzeichnis

    Bewahren Sie diese Dokumente während der gesamten Lebensdauer des Gerätes zum • späteren Nachschlagen auf und geben Sie sie immer mit dem Gerät weiter. Es ist verboten, dieses Dokument ohne die Genehmigung von Zodiac® mit jeglichen Mitt eln zu • verbreiten oder zu ändern.
  • Seite 4: ❶ Installati On

    ❶ Installati on 1.1 Auswahl des Installati onsortes • Das Gerät muss in einem Mindestabstand vom Beckenrand installiert werden. Dieser Abstand wird durch die am Installati onsort geltende elektrische Norm festgelegt. • Das Gerät nicht am Gehäuse, sondern an den Bodenholmen anheben. •...
  • Seite 5: I Hydraulische Anschlüsse

    1.2 I Hydraulische Anschlüsse • Der Anschluss erfolgt mit einem PVC-Rohr Ø63, mit den mitgelieferten Verschraubungen, am Filterkreislauf des Schwimmbeckens, nach dem Filter und vor der Wasserpfl egedosierung. • Die Richtung der hydraulischen Anschlüsse ist einzuhalten. • Es muss unbedingt ein Bypass installiert werden, um Eingriff e am Gerät zu erleichtern. •...
  • Seite 6: I Anschlüsse Der Stromversorgung

    1.3 I Anschlüsse der Stromversorgung • Schlecht festgezogene Anschlussklemmen können eine Erhitzung der Klemmleiste verursachen und ziehen das Erlöschen der Garanti eansprüche nach sich. • Vor jedem Eingriff im Inneren des Gerätes muss die Stromversorgung unbedingt unterbrochen werden, da sonst die Gefahr eines Elektroschocks besteht, der zu Schachschäden und schweren oder sogar tödlichen Verletzungen führen kann.
  • Seite 7 1.4.2 Opti on „Heizungspriorität“ • Mit dieser Funkti on kann die Wassertemperatur konstant gehalten werden, indem sie regelmäßig durch die Steuerung der Filterpumpe regelmäßig kontrolliert wird (Zyklus von mindestens 5 Minuten alle 60 Minuten). Die Filterung bleibt in Betrieb, wenn die Beckenwassertemperatur unter der Solltemperatur liegt. •...
  • Seite 8: ❷ Bedienung

    ❷ Bedienung 2.1 I Funkti onsweise Die Wärmepumpe verwendet die Wärme (Kalorien) aus der Außenluft , um das Beckenwasser zu erwärmen. Es kann mehrere Tage dauern, bis das Schwimmbecken die gewünschte Temperatur erreicht, je nach Klimabedingungen, Leistung der Wärmepumpe und Diff erenz zwischen der Wassertemperatur und der gewünschten Temperatur. Die Wärmepumpe ist ideal für die Aufrechterhaltung der Temperatur.
  • Seite 9: I Inbetriebnahme

    2.3 I Inbetriebnahme • Prüfen Sie, dass keine Werkzeuge oder andere Fremdkörper mehr in der Maschine vorhanden sind. • Die Abdeckung, die den Zugang zum technischen Teil ermöglicht, muss eingesetzt sein. • Die Venti le wie folgt positi onieren: Venti l B vollständig geöff net, Venti le A, C, D und E geschlossen. : Wasserzulaufventi l : Bypassventi l : Wasserrücklaufventi l...
  • Seite 10: I Präsentati On Des Menüs

    2.5 I Präsentati on des Menüs Für den Zugang zum Menü drücken Sie die Taste Zum Navigieren in den Menüs und Ändern der Werte drücken Sie die Taste oder Zum Bestäti gen einer Auswahl drücken Sie die Taste Zum Schließen des Menüs drücken Sie die Taste Auswahl der Sprache des Displays (2 Sprachen stehen zur Auswahl: Französisch und Englisch) Fakultati v...
  • Seite 11: ❸ Wartung

    ❸ Wartung 3.1 I Einwinterung • Das Einwintern ist unerlässlich, um Frostschäden am Kondensator zu vermeiden. In diesem Fall entf ällt die Garanti e. • Um zu verhindern, dass das Gerät durch die Kondensate beschädigt wird, darf es nicht luft dicht abgedeckt werden.
  • Seite 12: ❹ Problembehebung

    ❹ Problembehebung • Bevor Sie sich an Ihren Fachhändler wenden, können Sie im Fall einer Betriebsstörung mithilfe der folgenden Tabellen einfache Überprüfungen vornehmen. • Sollte das Problem dadurch nicht gelöst werden, wenden Sie sich bitt e an Ihren Fachhändler. • : Einem qualifi...
  • Seite 13: I Anzeige Eines Fehlercodes

    4.2 I Anzeige eines Fehlercodes Anzeige Mögliche Ursachen Lösungen Quitti erung Temperatur des Fühlers ST4 zu Warten, dass die Außentemperatur Automati sch niedrig steigt Schutz des Wärmetauschers im Kühlmodus Temperatur des Fühlers Den Verdampfer reinigen; falls der Automati sch, falls die Fehler einer zu ST3 höher als 60 °C oder Fehler weiterhin besteht, rufen Sie...
  • Seite 14: I Zusätzliche Menüs

    Anzeige Mögliche Ursachen Lösungen Quitti erung Durch eine Unterbrechung der Fühler außer Betrieb oder nicht Stromversorgung Den Fühler wieder einsetzen angeschlossen (Steckverbinder oder automati sch, Fehlfunkti on ST5 oder ersetzen J7-A1) falls die Fühler, Fühler an Fehlfunkti on der Druckseite des verschwindet Kompressors Die Anschlüsse J8, J9, J7 und J4-...
  • Seite 15: I Schaltplan

    4.4 I Schaltplan U-V-W-N Stromversorgung (380-415V/3N/50Hz) Phasenwächter Erde Heizwiderstand am Kompressorgehäuse Pumpensteuerung (Kontakt max. 8 A) R1-R2 Frostschutzwiderstand (im Kondensator) Elektrodurchlauferhitzersteuerung (Kontakt Wassertemperaturfühler max. 2 A) Alarmsteuerung (Kontakt max. 2 A) Frostschutz-, Luft temperaturfühler Fernschalterkontakt „Ein/Aus“ Abtaufühler Spule Vierwegeventi l Flüssigkeitsleitungsfühler Fühler an der Druckseite des Steuerungskarte...
  • Seite 16: ❺ Kenndaten

    ❺ Kenndaten 5.1 I Beschreibung *In einer Tüte im Technikfach Power Force Verschraubung Ø63 (x2) Schwingungsdämpfer (x4) Verschlussstopfen für die Einwinterung (x2) Heizungspriorität Fernsteuerung Kondensatauff angwanne PAC NET (Reinigungsmitt el) : mitgeliefert : verfügbar als Zubehör 5.2 I Technische Daten...
  • Seite 17: I Abmessungen Und Kennzeichnung

    5.3 I Abmessungen und Kennzeichnung Vorderseite : Boden : Vordere Abdeckung : Haube : Technikklappe : Hintere Abdeckung : Träger : Gitt er : Benutzerschnitt stelle : Beckenwassereinlauf : Beckenwasserauslauf : Verdampfer : Kabelverschraubung Seite Gesamtmaße Rückseite H0361900.G - DE - 2016-05...
  • Seite 18 Votre revendeur Your retailer Modèle appareil Appliance model Numéro de série Serial number Trouvez plus d’informations et enregistrez votre produit sur More informations and register you product on www.zodiac-poolcare.com ZODIAC® is a registered trademark of Zodiac International, S.A.S.U., used under license.
