DEUTSCH
• Stellen Sie alle anderen Projektoren in den Slave-Modus
• Die Projektoren folgen jetzt dem Programm des Master-Projektors, so dass alle synchron arbeiten.
HINWEIS: Sie können die Fernbedienung auch zur Auswahl von Funktionen auf dem Master
verwenden. Die Slaves werden folgen.
C. Steuerung über die Fernbedienung:
Um die Fernbedienung nutzen zu können, müssen Sie diese Option am Projektor aktivieren:
• Drücken Sie [MODE], bis [Iron] oder [IroF] im Display angezeigt wird.
• Mit ▼ und ▲ aktivieren oder deaktivieren Sie die Fernbdienungsoption ([Iron] = Fernbedienung
aktiviert, [IroF] = Fernbedienung deaktiviert).

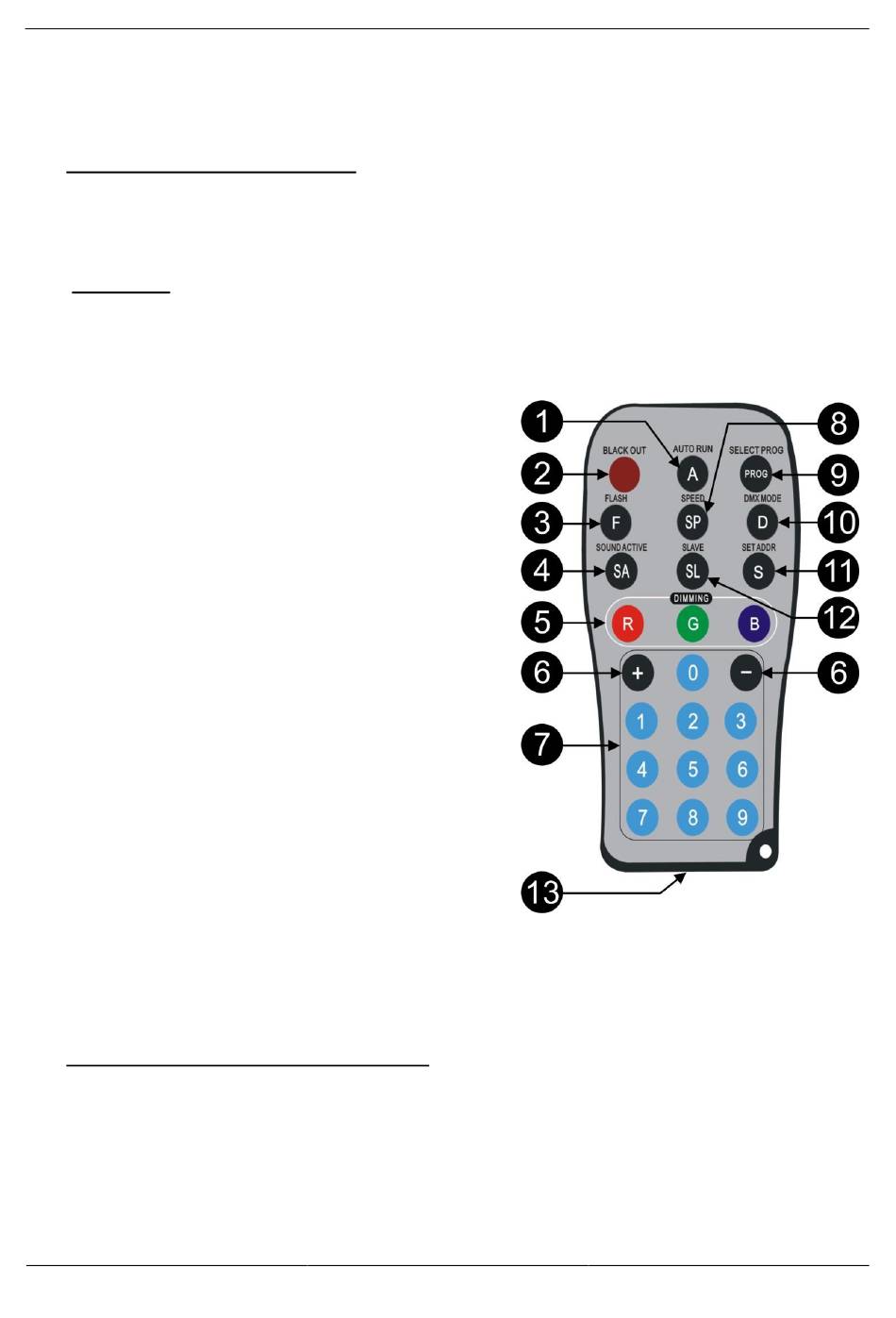

Funktionen:
1. [AUTO RUN] (A): Wird verwendet, um die integrierten Programme im Automatikmodus zu starten.
2. [BLACKOUT]: Schaltet die Ausgabe ein oder aus.
3. [FLASH] (F): Schaltet die Stroboskopfunktion ein oder aus. Drücken Sie zunächst F gefolgt von +/- (6),
um die Stroboskopgeschwindigkeit einzustellen.
4. [SOUND ACTIVE] (S): Startet musikgesteuerte Programme. Mit +/- (6) stellen Sie die Empfindlichkeit ein.
5. [DIMMING] (RGB): Wählen Sie mit einer dieser Tasten
die statische benutzerdefinierte Farbe aus und passen
Sie ihre Farbkomponenten an:
• Drücken Sie R: Verwenden Sie anschließend +/- (6)
zum Einstellen des roten Farbanteils der
benutzerdefinierten Farbe.
• Drücken Sie G: Verwenden Sei anschließend +/- (6)
zum Einstellen des grünen Farbanteils der
benutzerdefinierten Farbe.
• Drücken Sie B: Verwenden Sei anschließend +/- (6)
zum Einstellen des blauen Farbanteils der
benutzerdefinierten Farbe.
6. Tasten +/-: Erhöhen/Verringern des Werts einer
ausgewählten Funktion.
7. Zifferntasten (0-9): Werden zum Einstellen der DMX-
Adresse verwendet.
8. [SPEED] (SP): Wird verwendet, um die
Laufgeschwindigkeit der integrierten Programme zu
ändern.
9. [SELECT PROG] [(PROG)]: Wird verwendet, um einen
der Effektprogrammmodi zu wählen. Mit jedem
Tastendruck gehen Sie zum nächsten Effekt weiter:
• Statische Farben (CL00-CL07)
• Integrierte Programme (PR01-PR20). Die
Geschwindigkeit dieser Programme kann eingestellt
werden.
10. [DMX MODE] (D): Wird verwendet, um die gewünschte
DMX-Adresse und den Kanalmodus (3, 7 oder 24 Kanäle) einzustellen.
11. [SET ADDR] (S): Wird verwendet, um den der Wert der gewünschten DMX-Adresse einzugeben.
12. [SLAVE] (SL): Wird verwendet, um das Gerät in den Slave-Modus zu versetzen.
13. Batteriefach: Enthält eine CR2025 3 V-Batterie (im Lieferumfang enthalten).
D. Steuerung mittels Universal-DMX-Controller:
• Schalten Sie alle Geräte in Reihe. Im Kapitel „Elektrische Installation von zwei oder mehr Geräten im
DMX-Modus" erfahren Sie mehr darüber (vergessen Sie nicht, alle Geräte richtig zu adressieren!).
• Anschließend schließen Sie alle Geräte an die Stromversorgung an und schalten Sie den DMX-
Controller ein.
Da jedes Gerät eine eigene DMX-Adresse besitzt, können Sie die Geräte einzeln ansteuern. Denken Sie
daran, dass jede Einheit 3, 7 oder 24 DMX-Kanäle verwendet, abhängig vom DMX-Modus, den Sie in
diesem Menü gewählt haben. Siehe die folgenden unterschiedlichen DMX-Tabellen:
JB SYSTEMS
®
8/11
BENUTZERHANDBUCH
PIXEL PIPE
