Montage der Bodenplatte

WICHTIG: Montieren Sie den Dorgard an der Tür,
bevor Sie die Bodenplatte montieren.
Die benutzung der Bodenplatte ist optional und
unterstützt den Halt der Tür.
Warnung! Untersuchen Sie den Boden zuerst auf
Wasserrohre, Elektrokabel, Gasleitungen etc. bevor
Sie Löcher bohren oder Schrauben
anziehen, da es sonst zu Störungen in der
Gebäudeversorgung oder zu ernsthaften
Verletzungen oder Todesfällen kommen kann.

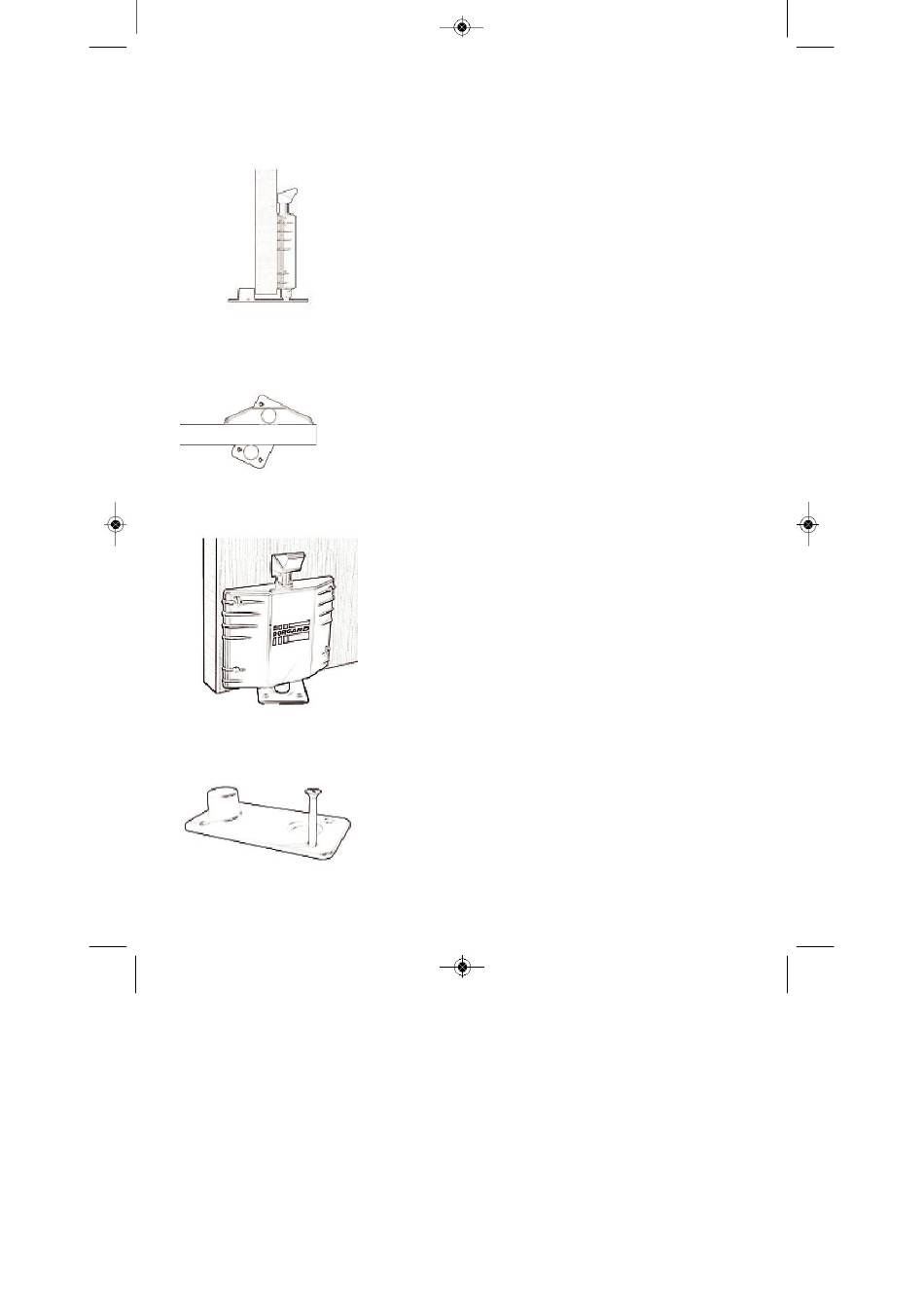

1. Öffnen Sie die Tür bis zur gewünschten
Offenstellung, mindestens aber 65 Grad.
Schieben Sie die Bodenplatte von der Rückseite unter der
Brandschutztür durch und beachten Sie, dass der
Anschlag der Bodenplatte so nah wie möglich an der
angrenzenden Wand liegt, um die Stolpergefahr zu
reduzieren.
2. Drücken Sie den Bolzen des Dorgards herab, so dass der
Bolzen in der Vertiefung der Bodenplatte platziert ist.
3. Drehen Sie die Bodenplatte so, dass der Anschlag
der Bodenplatte die Rückseite der Tür berührt und
stellen Sie sicher, dass der Bolzen immer noch in der
Mitte der Vertiefung der Bodenplatte platziert ist.
4. Markieren Sie die Position der Löcher auf der
Bodenoberfläche.
5. Entfernen Sie die Bodenplatte.
6. Bei einem Betonboden bohren Sie vier 6 mm große
Löcher (ca. 40 mm tief) an den markierten Stellen und
stecken die mitgelieferten Mauerdübel hinein.
7. Platzieren Sie die Bodenplatte über den Dübeln oder
den markierten Stellen und befestigen Sie die
Bodenplatte mit den mitgelieferten Schrauben am
Boden.
8. Öffnen Sie die Brandschutztür bis zum Anschlagpuffer
und drücken Sie den Bolzen nieder. Wenn Sie die
Bodenplatte korrekt platziert haben, sollte der Bolzen
exakt in der Vertiefung der Bodenplatte sitzen. Sollte
dies nicht der Fall sein, gehen Sie zurück zu Schritt 3
und platzieren Sie die Bodenplatte erneut.
Hinweis: Durch die Bodenplatte kann Dorgard auch
bei großen Schließkräften die Tür sicher offen halten
und verhindert außerdem das Rutschen auf glatten
Oberflächen oder wenn das Gewicht einer Person
einen Holzboden verformt.
