3. Pase el cable Ethernet de la cámara por la ranura del
adaptador.
4. Presione la tapa adecuada del cable lateral en la
ranura del lado del adaptador.
5. Coloque la cámara sobre el adaptador y gírela de
forma que el objetivo esté orientado en la dirección
correcta.
6. Ajuste, de forma que las ranuras para los tornillos de
la cámara queden alineadas con los agujeros para los
tornillos del adaptador, y fije los 4 tornillos (par < 2,5
Nm).
7. Conecte el cable de red al switch PoE
Montaje de la cámara con adaptador (cable a
través de la pared y montaje con soporte)
1. Pase el cable Ethernet de la cámara por la
ranura para el cable. Ajuste el cable para que
encaje en el agujero.
2. Presione la tapa adecuada del cable en la ranura
del lado del adaptador.
3. Fije el adaptador con cuatro tornillos adecuados
al material de la superficie.
4. Realice los pasos 5-7 anteriores.

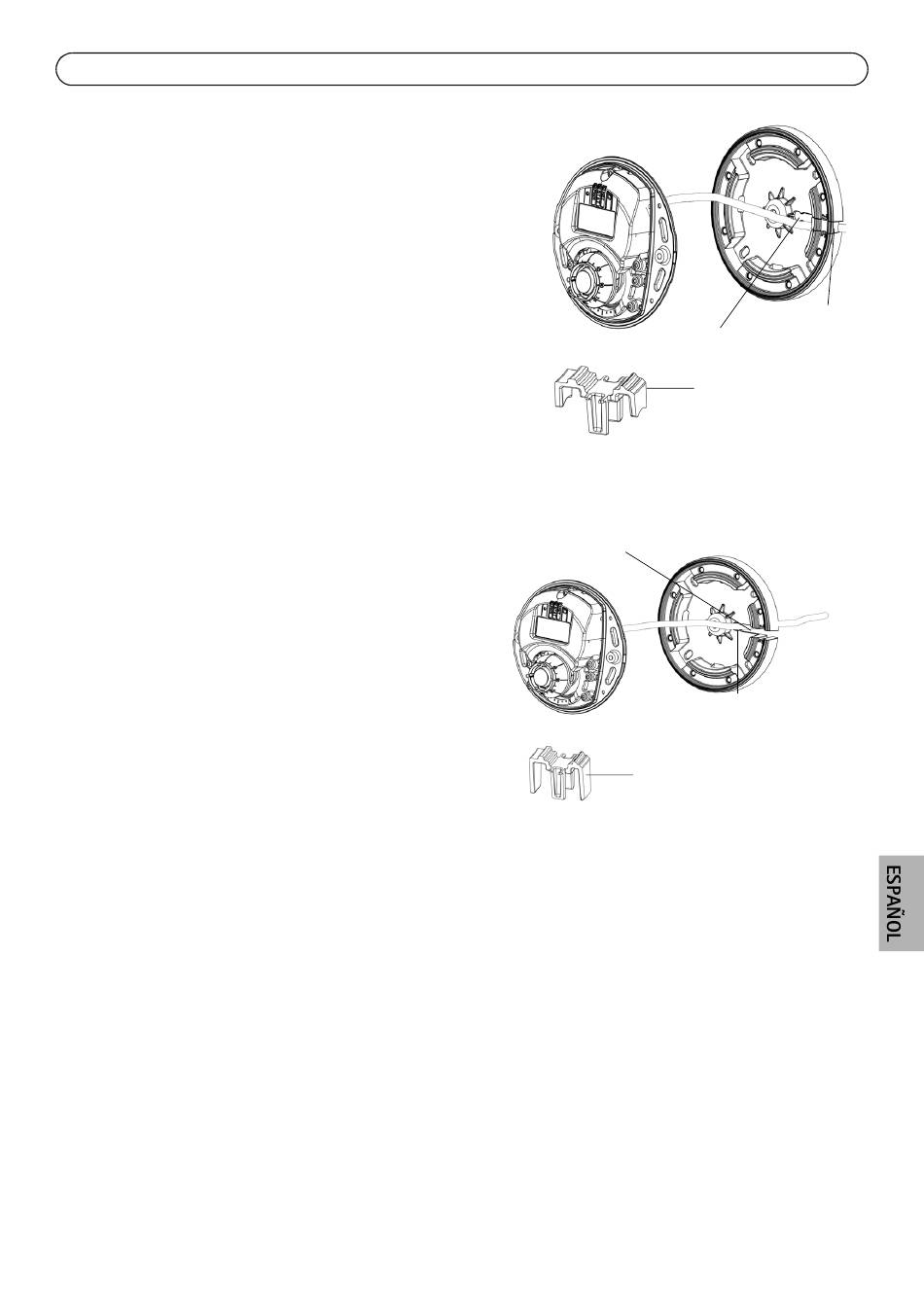

Ranura para el cable
Tapa de cable
ranura para el cable
agujero para el cable
tapa de cable
Página 43
Tapa de cable
