Vallox
Simple
Control
© VALLOX • Pidätämme oikeuden muutoksiin ilman etukäteisilmoitusta
© VALLOX • Vi förbehåller oss rätten till ändringar utan föregående meddelande.
FIN
Säätö
Ohjaimelle tulee ainoastaan matala signaalijännite, joten säätö voidaan suorittaa ohjaimen
ollessa kytkettynä ja ilmanvaihtokoneen ollessa käynnissä.
Säätö tapahtuu ohjaimen nupin alta neljästä reiästä nopeus kerrallaan, aina kulloistakin
nopeutta vastaavasta potentiometristä. Säädetty arvo on mittavissa myös nupin alta löytyvistä
mittauspisteistä (merkinnät S ja –) yleismittarin tasavirran jännitemittauksella. Säätöalue on
~2...11,2 V.
Ohjausjännite suurenee vääntämällä potentiometriä myötäpäivään.
S
Inställning
Inställningen kan göras med omkopplaren tillkopplad och med ventilationsaggregatet i gång
eftersom omkopplaren endast får en låg signalspänning.
Inställningen görs i fyra hål under omkopplarens knopp en hastighet i taget med den poten-
tiometer som motsvarar hastigheten i fråga. Det inställda värdet kan även mätas i mätställena
(beteckningarna S och –) under knoppen med multimeterns DC-spänningsmätning. Inställ-
ningsområdet är ~2...11,2 V.
Styrspänningen ökar när potentiometern vrids medsols.
GB

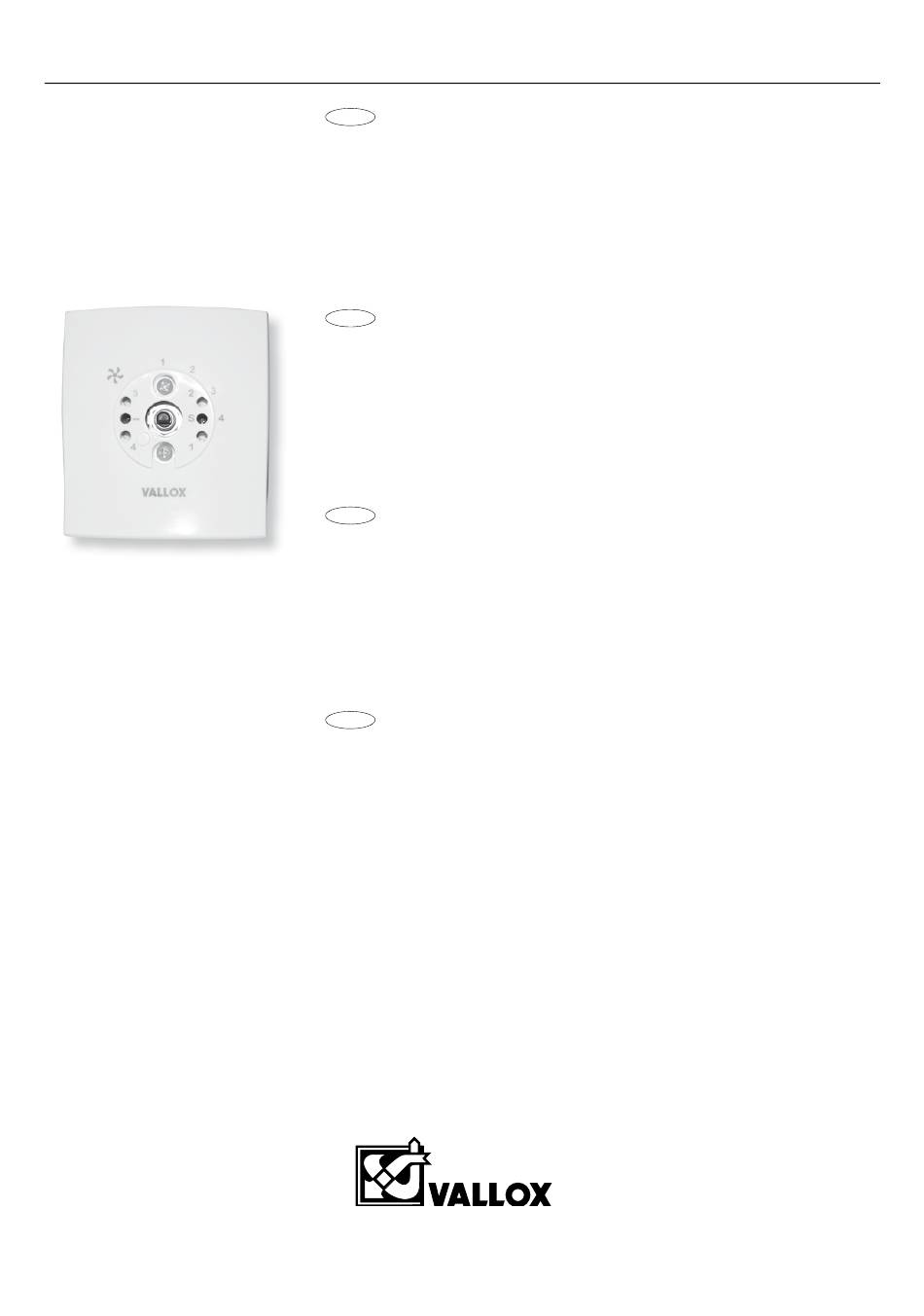

Adjustment
Only a low signal voltage comes to the controller, so adjustment can be made when the
controller is connected and the ventilation unit is on. Adjustment is made at the four holes
below the controller knob, one speed at a time, using the potentiometer for each speed.
The value adjusted can also be measured at the measuring points under the knob (markings
S and –) using a multimeter and direct current voltage measurement. Adjustment range is
~2...11.2 V.
Control voltage goes up when the potentiometer is turned clockwise.
D
Regelung
Weil der Regler nur eine geringe Signalspannung erhält, kann die Einstellung bei an-
geschlossenem Regler und bei laufendem Lüftungsgerät ausgeführt werden.
Die Regelung erfolgt für jede Lüftungsstufe separat an vier Löchern unter dem Reglerknopf, an
einem Potentiometer für jede Drehzahl. Der eingestellte Wert kann auch mit einem Multime-
ter und einer Gleichstrom-Spannungsmessung an den Messpunkten unter dem Reglerknopf
gemessen werden (Markierungen S und –). Regelbereich: ~2...11,2 V.
Durch Drehen am Potentiometer im Uhrzeigersinn erhöht sich die Steuerspannung.
www.vallox.com
© VALLOX • We reserve the right to make changes without prior notice
© VALLOX • Recht auf Änderungen ohne vorherige Ankündigung vorbehalten
