BUS-DL Bedienungsanleitung
1. Überblick über die BUS-DL Einheit
BUS-DL ist ein Zubehörteil für die Steuerung von elektrischen Türschlössern und Licht
in einem 2 Draht BUS System. Dieses Modul verfügt über folgende Funktionen:
•
Zwei Funktionsmodi: Ein Modus für die Steuerung von elektrischen Türöffnern und ein
Modus für die Steuerung von Licht.
•
Mit konfigurierbarem, zeitgesteuertem Türöffner-Modus und Lichtmodus
•
Unterstützt externen Türöffnungs-Taster: Wenn sich das Gerät im Türöffner-Modus
•
befindet, steuert der Taster den Türöffner. Wenn sich das Gerät im Licht-Modus befindet,
kontrolliert der Taster das Licht.

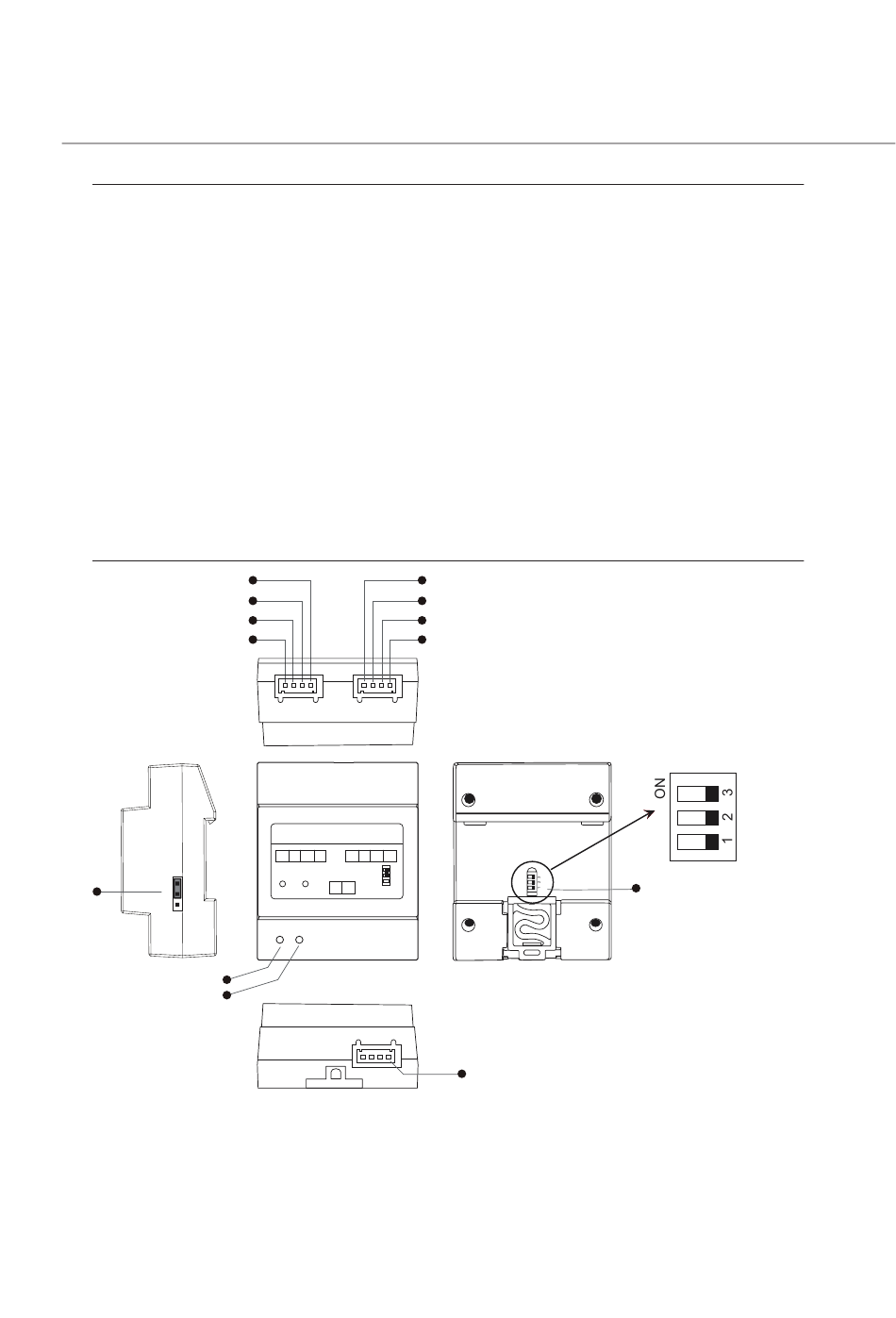

2. Bauteile
NC
COM
NO
GND
Türöffner
Jumper
1
2
3
POWER
IN-USE
•
12V: 12V Stromausgang. Wird zur Stromversorgung eines Türöffners benutzt
•
S2: Reserviert
•
S1: Kontakt für externen Türöffnungstaster. Schalten Sie diesen Kontakt und GND zusammen um
den Türöffner bzw. das Licht zu kontrollieren.
•
GND: Die gemeinsame Erdung der 3 Kontakte S1, S2 und 12V
•
NC: Der NC Kontakt zum COM
•
COM: Der gewöhnliche Kontakt des Entsperr/Licht Relais
•
NO: Der NO Kontakt zum COM
12V
S2
S1
GND
BUS-DL
2-Draht
GND NO COM NC
12V S2
S1 GND
1
2
3
BUS BUS RISER
POWER
IN-USE
DIP
BUS
DIP
