BUS-DL Bedienungsanleitung

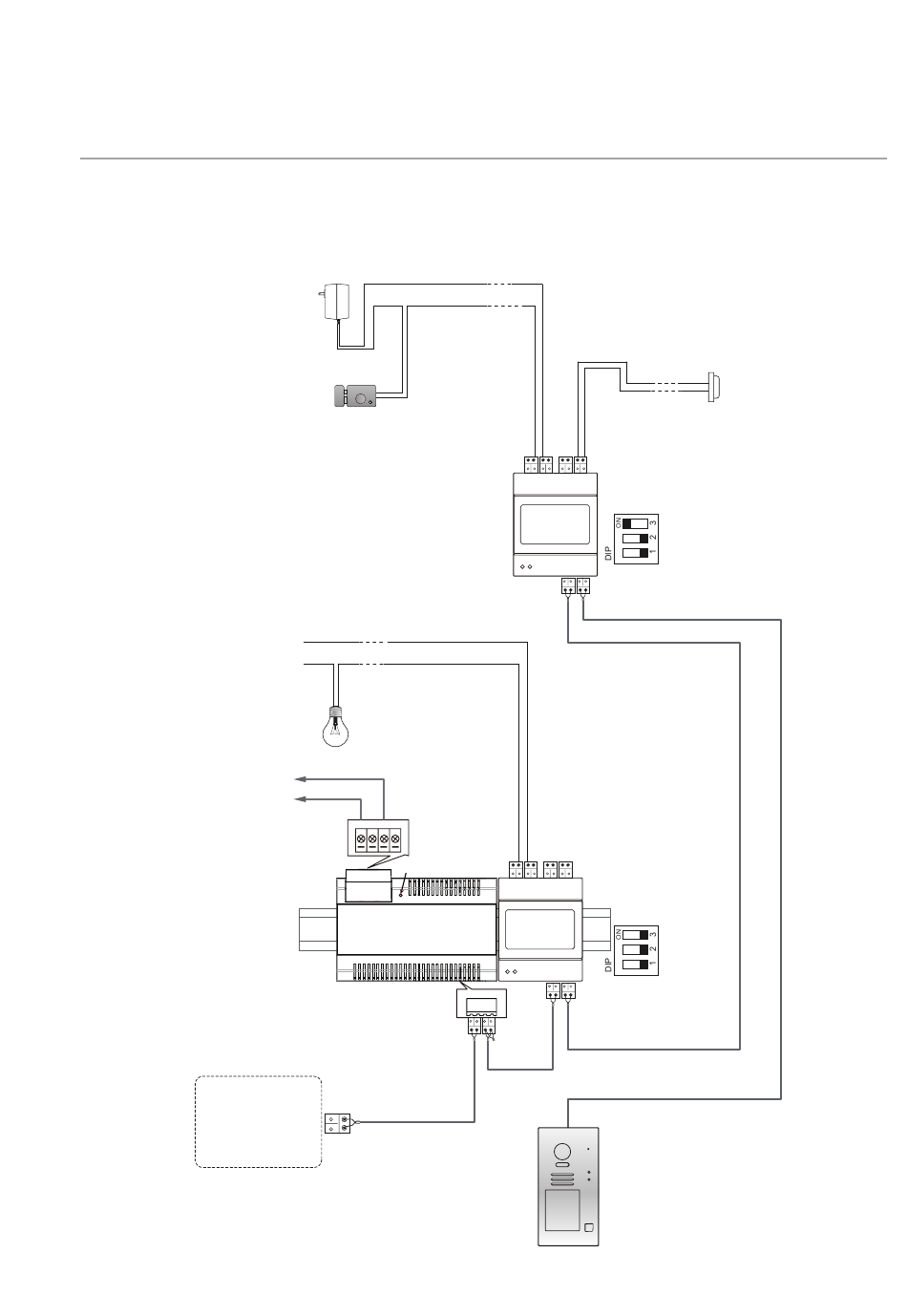

7. Verbinden von 2 BUS-DL Modulen
In einem System lassen sich zwei BUS-DL Module zusammenschliessen. Ein Modul
übernimmt die Steuerung des elektrischen Türöffners, das andere steuert das Licht.
Adapter für den
Türöffner
Elektrischer Türöffner
(NO/NC)
Video-
station
110~250V AC
AC~
N N L SW
LED
BUS-C6001
12V S2 S1 GND
GND NO COM NC
BUS-DL
POWER IN-USE
GND NO COM NC 12V S2 S1 GND
BUS-DL
POWER IN-USE
BUS(IM) BUS(DS)
RF CARD
Geräteadresse: 0
Externer
Türöffnungs-Taster
