Seite 1

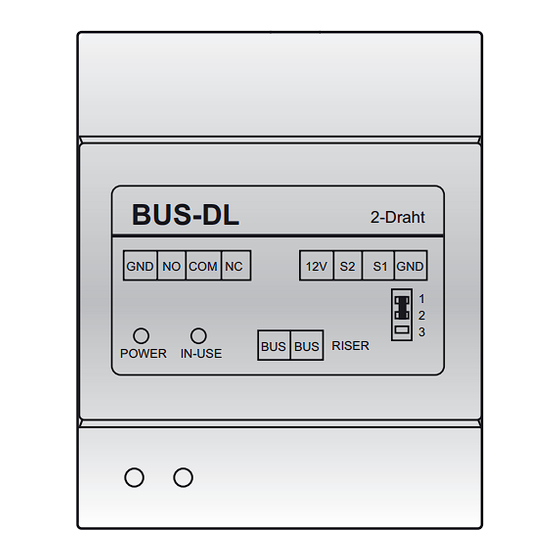

BUS-DL Bedienungsanleitung BUS-DL Türöffnersteuerung / Lichtsteuerung BEDIENUNGS- ANLEITUNG BUS-DL 2-Draht GND NO COM NC 12V S2 S1 GND BUS BUS RISER POWER IN-USE Bitte lesen Sie diese Bedienungsanleitung vor Inbetriebnahme des Produkts sorgfältig durch, und bewahren Sie sie stets griffbereit auf. Wir behalten uns das Recht vor, die tech-...
Seite 2
BUS-DL Bedienungsanleitung 1. Überblick über die BUS-DL Einheit BUS-DL ist ein Zubehörteil für die Steuerung von elektrischen Türschlössern und Licht in einem 2 Draht BUS System. Dieses Modul verfügt über folgende Funktionen: • Zwei Funktionsmodi: Ein Modus für die Steuerung von elektrischen Türöffnern und ein Modus für die Steuerung von Licht.
POWER: LED, leuchtet wenn das Gerät mit Stromnetz verbunden ist. IN-USE: Entsperr- und Licht LED, leuchtet wenn anufgesperrt wird, oder das Licht eingeschaltet wird. BUS: Verbindung zum BUS Kabel, keine Polarität. DIP: Stellt die Adresse des BUS-DL ein. 3. Installation Installation an DIN-Schiene 4. Funktionsmodus einstellen Beachten Sie, dass ab Werk der Türöffner-Modus eingestellt ist.
Seite 4
Entsperrzeit. Die maximale Entsperrzeit ist 30 Sekunden. Die IN-USE LED blinkt ein mal pro Sekunde. 4: Lassen Sie S2 los 5.2 DIP Einstellungen für den Türöffner Über den Dip-Schalter auf der Rückseite des Moduls, wird die Adresse des BUS-DL eingestellt. Bit Status Beschreibung Aus, Aus, Aus Gilt für Türstation 1 und Türöffner 1...
Seite 5
Gilt für Türstation 4 und Türöffner 1 An, An, An Gilt für Türstation 4 und Türöffner 2 5.3 Verbindung zu einem elektrischen Türöffner mit interner Stromversorgung (nur für NO Typen) BUS-DL kontrolliert den zweiten Türöffner von Türstation 1 Externer Elektrischer Türöffnungstaster Türöffner...
Seite 6
BUS-DL Bedienungsanleitung 5.4 Verbindung zu einem elektrischen Türöffner mit externer Stromversorgung Für NO Türöffner Adapter für den Türöffner Externer Türöffnungstaster Elektrischer Türöffner Kamera 1 (Adresse: 0) Video- station BUS-DL mit Türöffner verbunden POWER SUPPLY 1 2 3 BUS-DL...
Seite 7
BUS-DL Bedienungsanleitung BUS-DL steuert den zweiten Türöffner von Türstation 1 Adapter für den Türöffner Externer Türöffnungstaster Elektromagnetischer Türöffner Kamera 1 (Adresse: 0) Video- station BUS-DL mit Türöffner verbunden Elektromagnetischer Türöffner Externer Stromversorgung Türöffnungs- Taster Jumperposition 1-2...
Seite 8
BUS-DL Bedienungsanleitung 6: Lichtsteuerung Im Lichtsteuerungsmodus steuert BUS-DL Lichter, es werden ein zeitlich konfigurierbar- er Lichtausgang und ein externer Türöffnungstaster unterstützt. 6.1: Lichtsteuerung Im Lichststeuerungsmodus: Schliessen Sie S2, 5 Sekunden nach dem Start, 3 Sekunden lang kurz. Die IN-USE LED wird blinken.
Seite 9
BUS-DL Bedienungsanleitung Bit Status Beschreibung An, An, Aus Auf siebtes BUS-DL geschaltet Aus, Aus, Aus Auf achtes BUS-DL geschaltet 6.3 BUS-DL Verbindungen für Lichtsteuerung 110 - 250V AC Eingang Geräteadresse: 0 Video- station BUS-DL BUS-C6001 2-Draht COM NC 12V S2...
Seite 10
BUS-DL Bedienungsanleitung 7. Verbinden von 2 BUS-DL Modulen In einem System lassen sich zwei BUS-DL Module zusammenschliessen. Ein Modul übernimmt die Steuerung des elektrischen Türöffners, das andere steuert das Licht. Adapter für den Türöffner Externer Elektrischer Türöffner Türöffnungs-Taster (NO/NC) BUS-DL...
