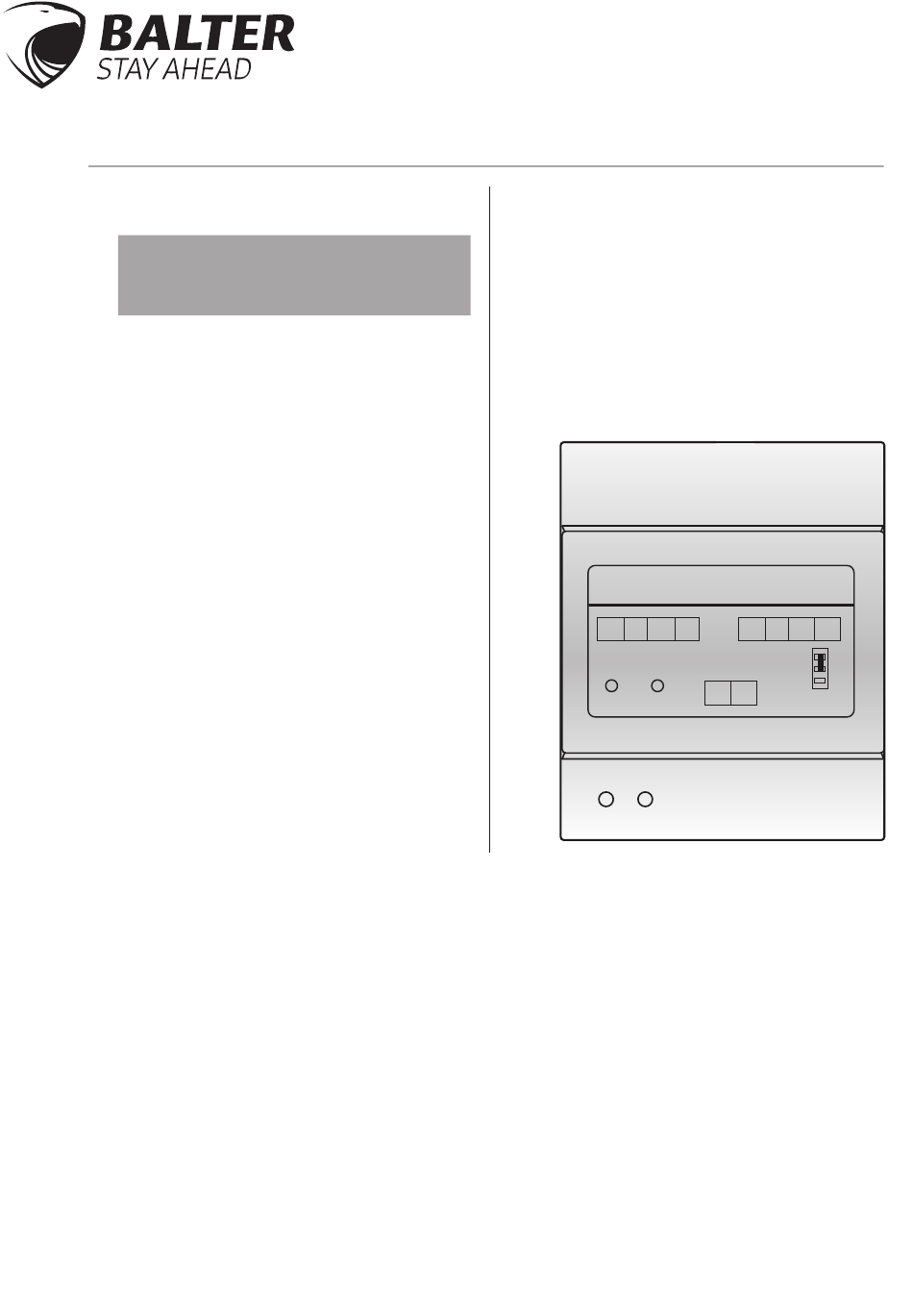

BUS-DL Bedienungsanleitung
BUS-DL
Türöffnersteuerung / Lichtsteuerung
BEDIENUNGS-
ANLEITUNG
Version 1.1
Bitte lesen Sie diese Bedienungsanleitung vor Inbetriebnahme des Produkts sorgfältig
durch, und bewahren Sie sie stets griffbereit auf. Wir behalten uns das Recht vor, die tech-
nischen Daten in diesem Handbuch jederzeit und ohne Vorankündigung zu verändern.
BUS-DL
GND NO COM NC
12V S2
BUS BUS RISER
POWER
IN-USE
2-Draht
S1 GND
1
2
3
Werbung
Verwandte Anleitungen für Balter BUS-DL
Inhaltszusammenfassung für Balter BUS-DL
- Seite 1 BUS-DL Bedienungsanleitung BUS-DL Türöffnersteuerung / Lichtsteuerung BEDIENUNGS- ANLEITUNG Version 1.1 BUS-DL 2-Draht GND NO COM NC 12V S2 S1 GND BUS BUS RISER POWER IN-USE Bitte lesen Sie diese Bedienungsanleitung vor Inbetriebnahme des Produkts sorgfältig durch, und bewahren Sie sie stets griffbereit auf. Wir behalten uns das Recht vor, die tech-...
- Seite 2 BUS-DL Bedienungsanleitung 1. Überblick über die BUS-DL Einheit BUS-DL ist ein Zubehörteil für die Steuerung von elektrischen Türschlössern und Licht in einem DT System. Dieses Modul verfügt über folgende Funktionen: • Zwei Funktionsmodi: Ein Modus für die Steuerung von elektrischen Türöffnern und ein Modus für die Steuerung von Licht.
-
Seite 3: Installation
POWER: LED, leuchtet wenn das Gerät mit Stromnetz verbunden ist. IN-USE: Entsperr- und Licht LED, leuchtet wenn anufgesperrt wird, oder das Licht eingeschaltet wird. BUS: Verbindung zum BUS Kabel, keine Polarität. DIP: Stellt die Adresse des BUS-DL ein. 3. Installation Installation an DIN-Schiene 4. Funktionsmodus einstellen Beachten Sie, dass ab Werk der Türöffner-Modus eingestellt ist. - Seite 4 BUS-DL Bedienungsanleitung 5. Türöffnermodus Im Türöffnermodus öffnet das BUS-DL Modul elektrische Türöffner. Es werden Schlösser mit hohem Energieverbrauch und einstellbarer Entsperrzeit unterstützt. Ein “Verlassen” Knopf wird ebenfalls unterstützt. 5.1 Entsperrzeit konfigurieren Im Türöffner-Modus: 1 - Schliessen Sie, innerhalb von 5 Sekunden nach dem Start der Stromzufuhr, die Klem- men S2 und GND (links) für 3 Sekunden kurz.
- Seite 5 Gilt für Türstation 4 und Türöffner 1 An, An, An Gilt für Türstation 4 und Türöffner 2 5.3 Verbindung zu einem elektrischen Türöffner mit interner Stromversorgung (nur für NO Typen) BUS-DL kontrolliert den zweiten Türöffner von Türstation 1 Externer Elektrischer Türöffnungstaster Türöffner...
-
Seite 6: Mit Elektrischem Türöffner
5.4 Verbindung zu einem elektrischen Türöffner mit externer Stromversorgung Für NO Türöffner Adapter für den Türöffner Externer Türöffnungstaster Elektrischer Türöffner Kamera 1 (Adresse: 0) Video- station BUS-DL mit Türöffner verbunden Anmerkung: POWER SUPPLY Mit elektrischem Türöffner (?) 1 2 3 BUS-DL... - Seite 7 BUS-DL Bedienungsanleitung BUS-DL steuert den zweiten Türöffner von Türstation 1 Adapter für den Türöffner Externer Türöffnungstaster Elektromagnetischer Türöffner Kamera 1 (Adresse: 0) Video- station BUS-DL mit Türöffner verbunden Elektromagnetischer Türöffner Anmerkung: Externer Stromversorgung Türöffnungs- Mit elektromagnetischem Taster Türöffner Jumperposition 1-2...
- Seite 8 BUS-DL Bedienungsanleitung 6 Lichtsteuerung Im Lichtsteuerungsmodus steuert BUS-DL Lichter, es werden ein zeitlich konfigurierbar- er Lichtausgang (?) und ein externer Türöffnungstaster unterstützt. 6.1 Lichtsteuerung Im Lichststeuerungsmodus: Schliessen Sie S2, 5 Sekunden nach dem Start, 3 Sekunden lang kurz. Die IN-USE LED wird blinken.
- Seite 9 BUS-DL Bedienungsanleitung Bit Status Beschreibung An, An, Aus Auf siebtes BUS-DL geschaltet Aus, Aus, Aus Auf achtes BUS-DL geschaltet 6.3 BUS-DL Verbindungen für Lichtsteuerung 110 - 250V AC Eingang Geräteadresse: 0 Video- station BUS-DL BUS-C6001 2-Draht COM NC 12V S2...
- Seite 10 BUS-DL Bedienungsanleitung 7. Verbinden von 2 BUS-DL Modulen In einem System lassen sich zwei BUS-DL Module zusammenschliessen. Ein Modul übernimmt die Steuerung des elektrischen Türöffners, das andere steuert das Licht. Adapter für den Türöffner Externer Elektrischer Türöffner Türöffnungs-Taster (NO/NC) BUS-DL...
- Seite 11 BUS-DL Bedienungsanleitung 8. Technische Daten Stromversorgung DC24V Entsperrzeit 1-30 Sekunden (Standard: 1 Sekunde) Stromversorgung für Türöffner 12V DC, 450mA (Intern) Betriebstemperatur 10°C-40°C Abmessungen 89(H)x71(B)x45(T)mm...
