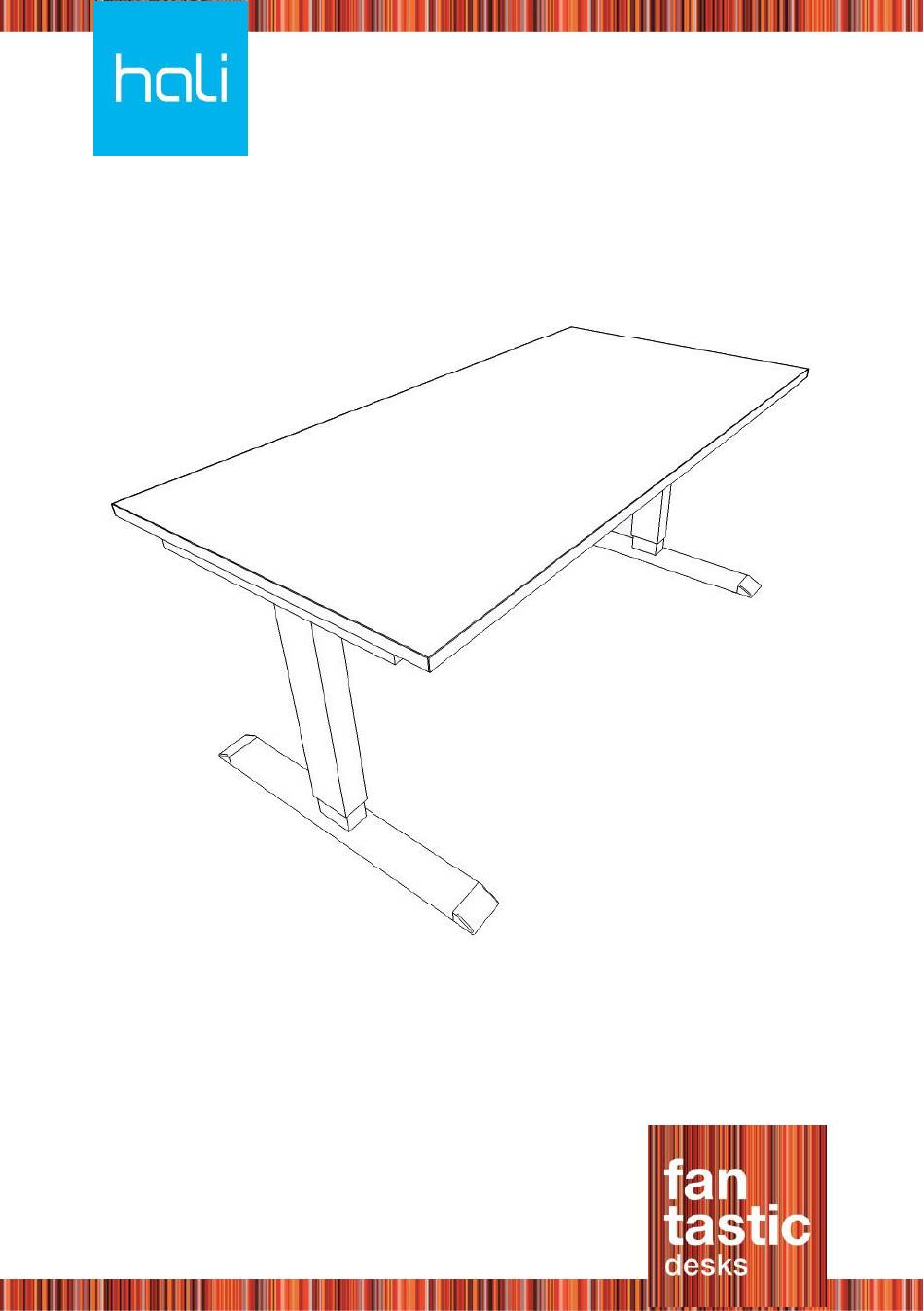

- Seite 1 133 BEDIENUNGSANLEITUNG...
-
Seite 2: Inhaltsverzeichnis
INHALT Sicherheitshinweise Vor der Inbetriebnahme Während des Betriebs Vor der Fehlersuche Missbrauch Reparaturen Gewährleistung Wartung/Reinigung Ergonomie Initialisierung (RESET) Bedienelement Auf/Ab Fehlersuche und Diagnose Störungsbehebung Technische Daten Zertifikate Entsorgungshinweise Änderungsindex Interne Funktionsprüfung Externe Funktionsprüfung Ask for more... -
Seite 3: Ihr Hali Team
Alle Sitz-Steh-Tische werden einem Funktions- und Qualitätstest unterzogen, bevor sie unser Werk verlassen. Sollten Sie dennoch Fragen zu Ihrem Tischgestell haben, können Sie jederzeit Ihren persönlichen hali Kundenbetreuer kontaktieren (www.hali.at)! Die Abbildungen und Illustrationen in diesem Handbuch dienen nur zur Information und können aufgrund unterschiedlicher Ausführungen/Typen... -
Seite 4: Sicherheitshinweise
SICHERHEITSHINWEISE Bitte lesen Sie die Bedienungsanleitung vollständig durch. Die Nichtbeachtung von Anweisungen kann zu erheblichen Schäden und Unfällen führen. Vorsicht: Um die Gefahren eines elektrischen Schlages zu verhindern, öffnen Sie keine stromführenden Bauteile an der Unterseite des Tisches. Im Inneren der Bauteile befinden sich keine vom Benutzer zu wartenden Teile. -
Seite 5: Vor Der Inbetriebnahme
VOR DER INBETRIEBNAHME ˃ Prüfen Sie, ob die Betriebsspannung der Steuereinheit der lokalen Stromversorgung entspricht (siehe Typenschild auf der Steuereinheit, Standard = 230V), bevor das System ans Stromnetz angeschlossen wird. ˃ Die einzelnen Elemente (Motorsäulen, Bedienelement, Steuereinheit) des Systems müssen untereinander verbunden werden, bevor die Steuereinheit an das Stromnetz angeschlossen wird. -
Seite 6: Vor Der Fehlersuche
VOR DER FEHLERSUCHE ˃ Stoppen Sie den Sitz-Steh-Tisch. ˃ Schalten Sie die Stromzufuhr ab und ziehen Sie den Netzstecker. ˃ Entlasten Sie den Sitz-Steh-Tisch von jeglichem Gewicht. ˃ Das Öffnen oder der Austausch der elektrischen Einrichtungen darf nur von Elektrofachpersonal durchgeführt werden. MISSBRAUCH ˃... -
Seite 7: Wartung/Reinigung
˃ Es darf keine Flüssigkeit in das System (Steuereinheit, Bedienelement, Kabel und Gestell) gelangen. Personengefährdung! ˃ Reinigung der Tischplatte: Siehe hali Reinigungsanleitung (www.hali.at). ERGONOMIE Bei diesem Büroarbeitstisch können Sie die Arbeitsfläche ganz einfach zwischen Sitz- und Stehhöhe verstellen und somit an die Körpergröße des Nutzers anpassen. -
Seite 8: Initialisierung (Reset)
Abbildung 1 Die Wahl der richtigen Tischhöhe im Sitzen und im Stehen (Quelle Broschüre Ergonomie und Gesundheit – Ihr Büro ist Lebensraum, Büro-Forum) Die Höhe für das Arbeiten im Stehen sollten Sie so wählen, dass Ober- und Unterarm wiederum einen Winkel von ca. 90° bilden und die Handballen und gegebenenfalls ein Teil der Unterarme auch beim Arbeiten im Stehen bequem auf der Tischfläche aufliegen können. - Seite 9 Abbildung 2 Initialisierung Wenn die beiden Tasten losgelassen werden, bevor der Vorgang komplett abgeschlossen ist, wird die Initialisierung unterbrochen (Fehlfunktion) und muss neu begonnen werden. Die obere Endlage ist in der Steuerung voreingestellt. Aus diesem Grund dürfen nur Steuerungen eingesetzt werden, die passend für das s133 Tischgestell geliefert wurden.
-
Seite 10: Bedienelement Auf/Ab
Abbildung 3 Schematische Darstellung der Initialisierung BEDIENELEMENT AUF/AB Mit den Tasten Auf und Ab wird das Tischgestell entsprechend bewegt. Beim Erreichen der obersten bzw. untersten Tischposition stoppt das Tischgestell automatisch. Die Taste wird solange gedrückt, bis die gewünschte Position erreicht wird. - Seite 11 Abbildung 4 „Auf“ Abbildung 5 „Ab“...
-
Seite 12: Fehlersuche Und Diagnose
FEHLERSUCHE UND DIAGNOSE Fehlersuche durch den Anwender Fehler Mögliche Ursache Behebung Tisch fährt Keine Stromversorgung Netzkabel einstecken nicht ggf. Steckverbindung an der Steuerung Keine oder lose Steckverbindungen der Verbindung zu den Motorkabel an der Steuerung Antrieben/Seitenteilen und an den Antrieben überprüfen, bzw. -
Seite 13: Störungsbehebung
Netzstecker, warten Sie einige Minuten und versuchen Sie den Tisch neu zu initialisieren! Tritt ein Fehler auch danach noch auf, trennen Sie die Steuereinheit vom Netz und wenden Sie sich an das Service Center. TECHNISCHE DATEN system 133 Büroarbeitstisch lt. EN 527-1 Typ A Säule rechteckig Säulenmaße... -
Seite 14: Zertifikate
Hiermit erklären wir, dass die nachfolgend bezeichnete Maschine Produkt: elektromotorisch höhenverstellbarer Büroarbeitstisch Typ: system 133 Baujahr: ab 11/2018 aufgrund ihrer Konzipierung und Bauart in der von uns in Verkehr gebrachten Ausführung den grundlegenden Sicherheits- und Gesundheitsanforderungen der nachfolgend aufgeführten EU-Richtlinien entspricht. -
Seite 15: Entsorgungshinweise
ENTSORGUNGSHINWEISE Wenn der s133 Sitz-Steh-Büroarbeitstisch am Ende des Lebenszyklus endgültig demontiert und entsorgt werden soll: Trennen Sie zuerst den Tisch vom Stromnetz und allen weiteren Versorgungsanschlüssen! Zerlegen Sie den Büroarbeitstisch in seine Komponenten. Trennen Sie die Bauteile nach Materialgruppen (Metall, Holz, Elektroteile, Kunststoffe) und sorgen Sie für die Rückführung in den Wertstoffkreislauf. -
Seite 16: Änderungsindex
ÄNDERUNGSINDEX Version Datum Ergänzungen | Änderungen | Bemerkungen 19.11.2018 Entwurf 26.11.2018 Freigabe Bitte prüfen Sie auch auf unserer Homepage im Bereich Downloads, ob eine aktualisierte Version der Bedienungsanleitung verfügbar ist. Diese Datei: hali_bedienungsanleitung_s133_a5_v1.0.docx... -
Seite 18: Interne Funktionsprüfung
INTERNE FUNKTIONSPRÜFUNG Auftragsnummer Artikelposition Datum Personalnummer Unterschrift EXTERNE FUNKTIONSPRÜFUNG Datum Firma Nachname und Vorname Unterschrift... -
