Inhaltszusammenfassung für hali s32

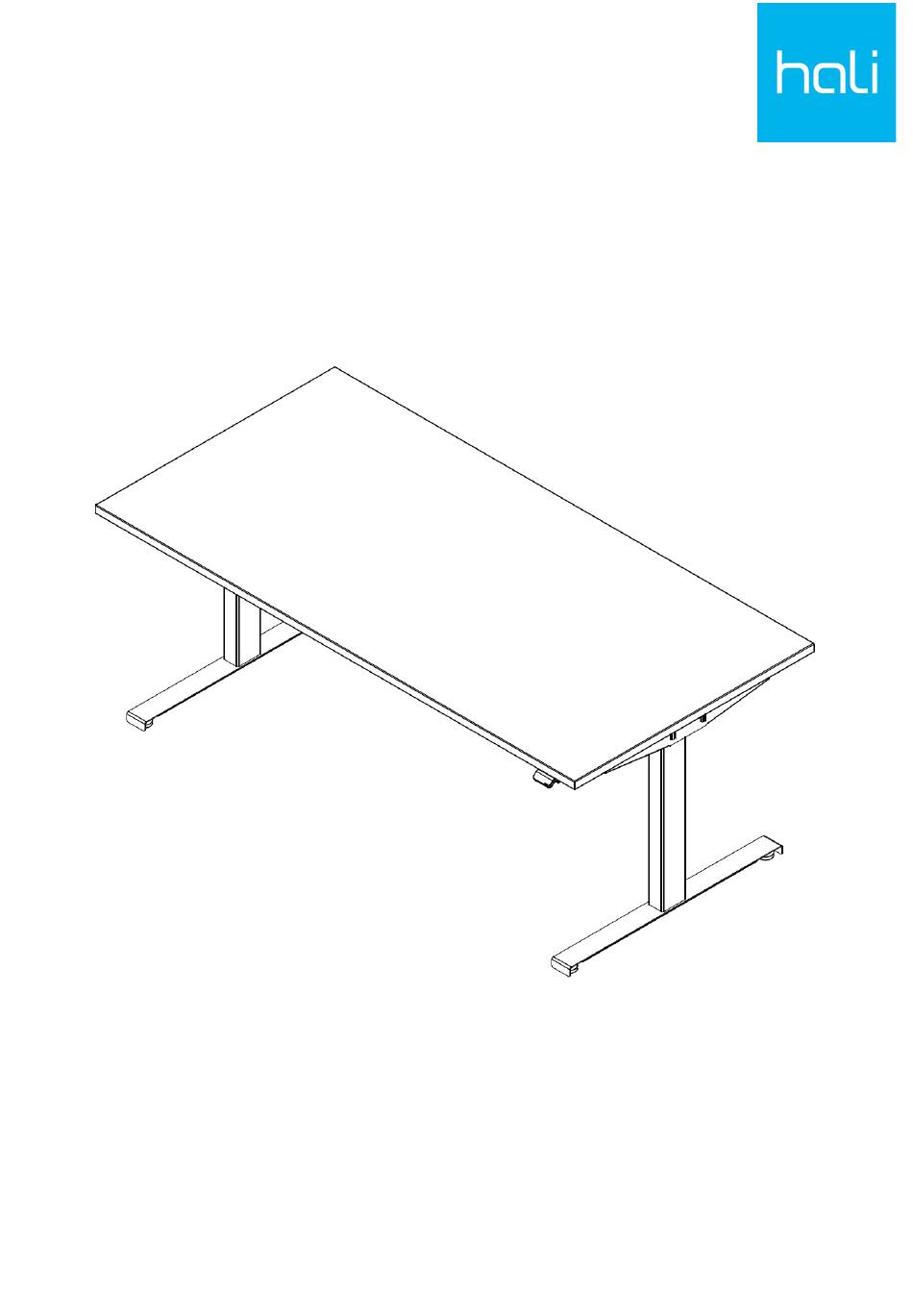

  • Seite 1 Montageanleitung...
  • Seite 2 Einsatz des Möbels für den Wohnbereich geeignet. Vor dem Zusammenbau des Tisches diese Anleitung lesen. Je nach Konfiguration des Sitz-Steh-Tisches kann das mitgelieferte Material und Zubehör variieren. Die Bilder der Montageanleitung können je nach Konfiguration abweichend sein.

  • Seite 3: Warnhinweise

    WARNHINWEISE Gefahr durch fehlerhafte Montage Fehlerhafte Montage kann zu Sach- und Personenschäden führen. Die Montagehinweise sind zwingend zu beachten. Kippgefahr durch Hochklettern Kippen von Möbeln kann zu schweren Verletzungen führen. Möbel entsprechend sichern. Gefahr durch Kleinteile Gefahr durch verschluckbare Kleinteile. Kinder bis einschließlich 3 Jahre dürfen daher nicht ohne Beaufsichtigung gelassen werden.

  • Seite 4: Benötigtes Werkzeug

    BENÖTIGTES WERKZEUG...
  • Seite 5 2x Plattenträger Träger 1x Tischplatte 1x Bedienelement 2x Säule Bohrungen für (optionalen) Kabelkanal 2x Fußausleger/Kufe Im Rahmen der Montageanleitung wird das Gestell des Sitz-Steh-Tisches s32 als DF2 bezeichnet. Auch Komponenten des Tischgestells können in dieser Anleitung als z.B. DF2-Plattenträger bezeichnet werden.
  • Seite 6 ZUBEHÖR...
  • Seite 7 Scanne den QR Code, um zum Video zu gelangen, in dem die Montage gezeigt wird. Lege alle Teile für den Tisch bereit. Solltest du Schäden oder fehlende Teile bemerken, kontaktiere uns telefonisch unter +43 7272 3731 2000 oder via E-Mail an kundenservice@hali.at.
  • Seite 8 Neige den Plattenträger leicht und platziere ihn am Ende des Trägers. Drücke den Plattenträger in seine Position, bis ein Klicken zu hören ist und der Schnappverschluss den Plattenträger automatisch in der richtigen Position arretiert. Anschließend wiederholst du die Schritte mit dem zweiten Plattenträger. Klick Ziehe den Träger vorsichtig auseinander, bis er die benötigte Länge erreicht hat.
  • Seite 9 Bei Plattendicke 19 mm verwende die Schraubengröße 4x16 (E). Bei Plattendicke 25 mm verwende die Schraubengröße 4,5x20 (C). C / E C / E C / E C / E C / E C / E Die Befestigungsbohrungen an den Verlängerungspunkten sind aufgrund der variablen Breiteneinstellung nicht vorhanden.
  • Seite 10 Je nach Bedienelement verwende die vorgesehenen Befestigungsbohrungen. Bei Bedienelement mit Auf / Ab siehe Punkt Bei Bedienelement mit 4-fach-Memory, Display und Bluetooth siehe Punkt...
  • Seite 11 Wenn die Säulen beim Umdrehen herausgezogen werden, drückst du sie von Hand in die vollständige eingefahrene Position. Kippe die Säule und setze sie mit Hilfe der Führungsnut korrekt auf den Träger. Befestige die Säule am Träger, indem du sie nach unten drückst, bis ein Klicken zu hören ist und beide Klauen die Säule in der richtigen Position arretieren.
  • Seite 12 Stecke das Bedienelement in eine der beiden vorgesehenen Buchsen. Montiere das Kabel mit zwei Schrauben (C oder E) und zwei Kabelklemmen (B) an der Tischplatte, damit kein Kabel mehr nach unten hängt (am besten rollst du das Kabel dafür zusammen). Achte wieder auf die richtige Schraubenlänge bei 19 mm (E) oder 25 mm (C) Tischplattenstärke.
  • Seite 13 Befestige die Kufen mit den Gewindeschrauben (G) an den Säulen. Ziehe die Schrauben gut an (Drehmoment: max. 10 Nm). Drehe anschließend die Einstellschrauben (F) in die Kufen. Drehe den Tisch nun um und bringe ihn mit Hilfe der Einstellschrauben (G) in die Waage. Schließe den Tisch an das Stromnetz an.

  • Seite 14: Demontage

    DEMONTAGE Scanne den QR Code, um zum Video zu gelangen, in dem die Demontage gezeigt wird. Verwende zur Demontage des DF2 ein Demontagewerkzeug. Das Demontagewerkzeug hat auf einer Seite Rillen. 1. Fahre den Tisch auf seine minimale Höhe, damit die Säulen vollständig eingefahren sind.
  • Seite 15 7. Drücke gerade nach unten, um den Plattenträger zu lösen und die Klaue von der Säule zu entriegeln. 8. Gleichzeitig das Demontagewerkzeug nach unten drücken und die Säule zum Entfernen vom Träger kippen. 9. Schraube den DF2-Träger von der Tischplatte ab. 10.
  • Seite 16 Du brauchst Hilfe bei deiner Bestellung oder hast noch Fragen? Die häufigsten Fragen haben wir für dich zusammengefasst unter https://www.shop.hali.at/faq/ Gerne kannst du dich während der Öffnungszeiten an unser Serviceteam wenden: kundenservice@hali.at +43 7272 3731 2000 Unsere Geschäftszeiten: Montag 08:00-17:00 Uhr...
