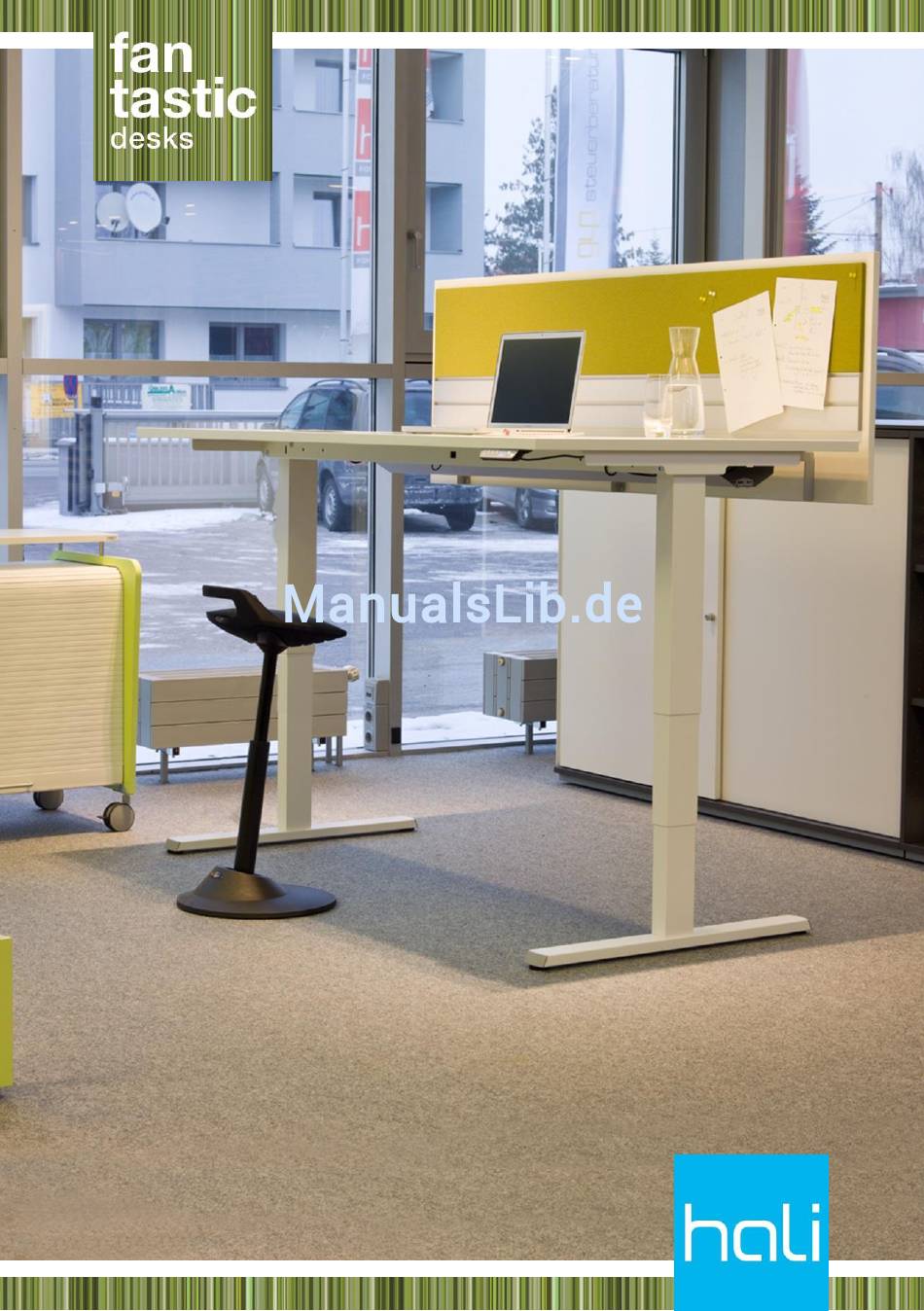

- Seite 1 135 BEDIENUNGSANLEITUNG...
-
Seite 2: Inhaltsverzeichnis
INHALT Sicherheitshinweise Vor der Inbetriebnahme Während des Betriebs Vor der Fehlersuche Missbrauch Reparaturen Gewährleistung Wartung/Reinigung Ergonomie Initialisierung (Reset) Optionaler Sicherheitssensor Bedienung Fehlersuche und Diagnose Störungsbehebung Technische Daten Zertifikate Änderungsindex Interne Funktionsprüfung Externe Funktionsprüfung Ask for more... -
Seite 3: Ihr Hali Team
Alle Sitz-Steh-Tische werden einem Funktions- und Qualitätstest unterzogen, bevor sie unser Werk verlassen. Sollten Sie dennoch Fragen zu Ihrem Tischgestell haben, können Sie jederzeit Ihren persönlichen hali Kundenbetreuer kontaktieren (www.hali.at/Beratung)! Die Abbildungen und Illustrationen in diesem Handbuch dienen nur zur Information und können aufgrund unterschiedlicher Ausführungen/Typen... -
Seite 4: Sicherheitshinweise
SICHERHEITSHINWEISE Bitte lesen Sie die Bedienungsanleitung vollständig durch. Die Nichtbeachtung von Anweisungen kann zu erheblichen Schäden und Unfällen führen. Vorsicht: Um die Gefahren eines elektrischen Schlages zu verhindern, öffnen Sie keine stromführenden Bauteile an der Unterseite des Tisches. Im Inneren der Bauteile befinden sich keine vom Benutzer zu wartenden Teile. -
Seite 5: Vor Der Inbetriebnahme
VOR DER INBETRIEBNAHME ˃ Prüfen Sie, ob die Betriebsspannung der Steuereinheit der lokalen Stromversorgung entspricht (siehe Typenschild auf der Steuereinheit, Standard = 230V), bevor das System ans Stromnetz angeschlossen wird. ˃ Die einzelnen Elemente (Motorsäulen, Bedienelement, Steuereinheit) des Systems müssen untereinander verbunden werden, bevor die Steuereinheit an das Stromnetz angeschlossen wird. -
Seite 6: Vor Der Fehlersuche
VOR DER FEHLERSUCHE ˃ Stoppen Sie den Sitz-Steh-Tisch. ˃ Schalten Sie die Stromzufuhr ab und ziehen Sie den Netzstecker. ˃ Entlasten Sie den Sitz-Steh-Tisch von jeglichem Gewicht. ˃ Das Öffnen oder der Austausch der elektrischen Einrichtungen darf nur von Elektrofachpersonal durchgeführt werden. MISSBRAUCH ˃... -
Seite 7: Wartung/Reinigung
˃ Es darf keine Flüssigkeit in das System (Steuereinheit, Bedienelement, Kabel und Gestell) gelangen. Personengefährdung! ˃ Reinigung der Tischplatte: Siehe hali Reinigungsanleitung (www.hali.at/Downloads). ERGONOMIE Bei diesem Büroarbeitstisch können Sie die Arbeitsfläche ganz einfach zwischen Sitz- und Stehhöhe verstellen und somit an die Körpergröße des Nutzers anpassen. -
Seite 8: Initialisierung (Reset)
Abbildung 1 Die Wahl der richtigen Tischhöhe im Sitzen und im Stehen (Quelle Broschüre Ergonomie und Gesundheit – Ihr Büro ist Lebensraum, Büro-Forum) Die Höhe für das Arbeiten im Stehen sollten Sie so wählen, dass Ober- und Unterarm wiederum einen Winkel von ca. 90° bilden und die Handballen und gegebenenfalls ein Teil der Unterarme auch beim Arbeiten im Stehen bequem auf der Tischfläche aufliegen können. -
Seite 9: Optionaler Sicherheitssensor
nach oben gemacht hat. Lassen sie die Taste erst los, wenn der Tisch sich nicht mehr bewegt. Wird die Taste zu früh losgelassen, führt dies zu einer Fehlfunktion am Tisch, sollte dies versehentlich passiert sein, müssen Sie den Vorgang wiederholen. Die obere Endlage ist in der Steuerung voreingestellt. -
Seite 10: Bedienung
und Beschädigungen in Verbindung mit den Verfahr-Bewegungen des Tischgestells wird deutlich reduziert. Ein Restrisiko bleibt jedoch bestehen. Dieses System stellt daher ausdrücklich keinen Personenschutz dar! BEDIENUNG Bedienelement „Auf/Ab“ (unter der Tischplatte montiert) Drücken Sie entweder die Auf- () oder Ab-Tasten (), um den Sitz-Steh- Tisch in Pfeilrichtung nach oben oder unten zu bewegen. - Seite 11 Speichern (• = bei vorheriger Version) Speicherposition 1 Speicherposition 2 Speicherposition 3 Speicherposition 4 Abbildung 4 Bedienelement mit Display und Memory (unter der Tischplatte montiert) Das Display kann ca. 15 mm hinter die Tischplattenvorderkante geschoben werden. Speichern Die vier kleinen Tasten werden für den Memory-Lauf/die Speicherfunktion genutzt.
- Seite 12 Das System schaltet auf den normalen Betriebsmodus um (es blinkt kurz), wenn 10 Sekunden lang keine Taste gedrückt wurde. Aufrufen einer gespeicherten Position Drücken Sie eine der Speichertasten (1, 2, 3 oder 4). Das System verfährt auf die vorprogrammierte Speicherposition. Halten Sie die Taste so lange gedrückt, bis die Position erreicht wurde.
-
Seite 13: Bedienelement "Mit Display" (In Der Tischplatte Montiert)
Um die Einheit zu ändern, gehen Sie folgendermaßen vor: ˃ Drücken Sie gleichzeitig für ca. 5 Sekunden die Speichertaste 1+2 und die Auf-Taste () bis die Anzeige „S#“anzeigt. (# steht für eine Zahl). ˃ Wenn nicht bereits „S5“ angezeigt wird, betätigen Sie die Auf/Ab- Tasten (+) bis das Display „S 5“... -
Seite 14: Fehlersuche Und Diagnose
Einstellung des Displays für eine korrekte Höhenanzeige Eventuell ist eine Korrektur der angezeigten Höhe erforderlich, da die Tischhöhen durch unterschiedliche Tischplattenstärken variieren können. Falls die angezeigte Höhe nicht mit der tatsächlichen Höhe der Tischplatte übereinstimmt, kann die Anzeige folgendermaßen korrigiert werden: ˃... -
Seite 15: Fehlerdiagnose
Überprüfung Fehler Mögliche Ursachen Behebung Tisch fährt nur Steuerung erwartet neue siehe Initialisierung langsam nach Initialisierung unten Tisch fährt nur max. Hubkraft überschritten Gewicht reduzieren noch langsam Tisch fährt nur Keine oder lose Verbindung zu den Steckverbindungen der einseitig kurz und Antrieben/Seitenteilen Motorkabel an der bleibt dann stehen... - Seite 16 Fehler- Ursache Behebung code M1 – Nicht verbunden Motor nicht angeschlossen. M2 – Nicht verbunden Kabel/Steckverbindung zu den M3 – Nicht verbunden Motoren überprüfen. M4 – Nicht verbunden Gruppe 1 – Überstrom Auf Kollision prüfen oder ggf. max. Last überschritten. Entfernen Sie die Last vom Tisch.
- Seite 17 Fehler- Ursache Behebung code Interner Fehler Speicherfehler oder Initialisierungs- fehler. Stecken Sie das Stromkabel ab und nach 10 Sekunden wieder an. Tisch nun neu initialisieren (Reset). Wenn der Fehler weiterhin besteht, wenden Sie sich an das Service Center. E71 Fehlerbehebung bei optionalen Sicherheitssensor Aktivierung des Sicherheitssensors, wenn ein Sicherheitssensor wieder oder erstmalig mit der Steuereinheit verbunden wird oder es die erste Verwendung einer Steuereinheit in Kombination mit einem...
-
Seite 18: Störungsbehebung
Netzstecker, warten Sie einige Minuten und versuchen Sie den Tisch neu zu initialisieren! Tritt ein Fehler auch danach noch auf, trennen Sie die Steuereinheit vom Netz und wenden Sie sich an das Service Center. TECHNISCHE DATEN system 135 Einfachhub* Doppelhub Säule rechteckig Säulenmaße... -
Seite 19: Zertifikate
ZERTIFIKATE... -
Seite 20: Änderungsindex
Datum Ergänzungen | Änderungen | Bemerkungen 01.09.2012 Neues Layout 23.05.2014 Ergänzungen: Fehlercode E71, Einfachhub 08.07.2015 Neues Logo hali blue office 10.02.2016 Änderung Firmenwortlaut 01.06.2017 Logos Nachhaltigkeit ergänzt, Änderung Firmenwortlaut Bitte prüfen Sie auch auf unserer Homepage im Bereich Downloads, ob eine aktualisierte Version der Bedienungsanleitung verfügbar ist. -
Seite 22: Interne Funktionsprüfung
INTERNE FUNKTIONSPRÜFUNG Auftragsnummer Artikelposition Datum Personalnummer Unterschrift EXTERNE FUNKTIONSPRÜFUNG Datum Firma Nachname und Vorname Unterschrift... -
Seite 23: Ask For More
Besprechungsstühle conference armchairs Accessoires und Beleuchtungssysteme Accessories and lighting systems hali steht aber für mehr als nur hochwertige hali stands for more than just high quality Büromöbel. Eine umfassende Office-Lösung office furniture. An extensive office solution überzeugt bei hali auch mit individueller... - Seite 24 Stadlweg 23 T +43/316/686 701-0 T +43/512/342 451 F +43/316/686 701-5350 F +43/512/342 451-5550 office.graz@hali.at office.innsbruck@hali.at hali zeigt Qualität Vorarlberg: A-6890 Lustenau durch die Zertifizierung nach Millennium Park 1 DIN EN ISO 9001 (Qualitätsmanagement) und DIN EN ISO 14001 (Umweltmanagement)
