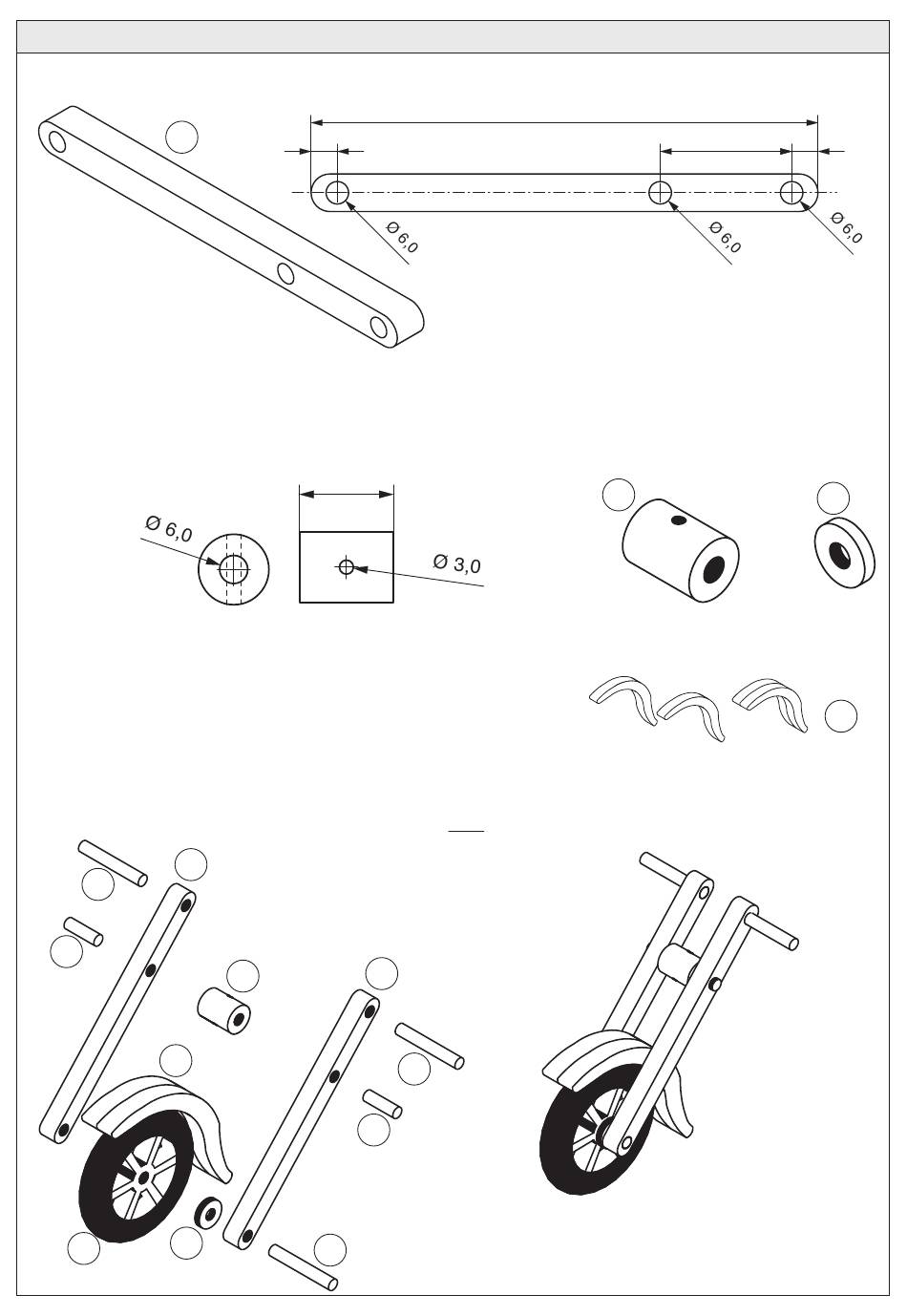

6.3 Herstellung und Montage der Gabel mit Lenkkopf
6.3.1 Leisten (3) auf 135 mm kürzen und nach Zeichnung ø 6 mm bohren. Anschließend Enden abrunden.
3
6.3.2 Bohrung des Buchenholzzylinders (7) auf ø 6 mm aufbohren.
Zylinder auf 20 mm (7a) kürzen, Reststück als Bremsscheibe (7b) verwenden.
Nach Zeichnung Zylinder (7a) ausgemittelt ø 3 mm durchbohren. Teile versäubern.
Hinweis:
Reststück vom Zylinder wird als Bremsscheibe (7b) benötigt!
6.3.3 Vom Rundstab (4) die Vorderachse (4a) mit 40 mm Länge, die beiden Lenkerstummel (4c) mit je 40 mm Länge und die
beiden Lenkkopfarretierungen (4b) mit 20 mm Länge absägen. Sägeschnitte versäubern.
6.3.4 Teile (2e) deckungsgleich zum Schutzblech zusammenleimen.
Hinweis:
Teile evtl. nochmal nacharbeiten!
6.3.5 Gabel (3), Lenkerstummel (4c), Lenkkopflager (7a), Arretierung (4b), Schutz-
(2e), Bremsscheibe (7b) und Achse (4a) nach Zeichnung zusammensetzen.
Hinweis:
Teile werden nur zusammengesteckt und nicht verleimt!
3
4c
4b
2e
7b
9
D101980#1
7,0
20,0
3
7a
4c
4b
4a
135,0
35,0
7a
7,0
7b
2e
b l e c h
