Bei den OPITEC Werkpackungen handelt es sich nach
Fertigstellung nicht um Artikel mit Spielzeugcharakter
allgemein handelsüblicher Art, sondern um Lehr- und
Lernmittel als Unterstützung der pädagogischen Arbeit.
Dieser Bausatz darf von Kindern und Jugendlichen nur
unter Anleitung und Aufsicht von sachkundigen Er-
wach- senen gebaut und betrieben werden. Für Kinder
unter 36 Monaten nicht geeignet. Erstickungsgefahr!
D101980#1
1 0 1 . 9 8 0

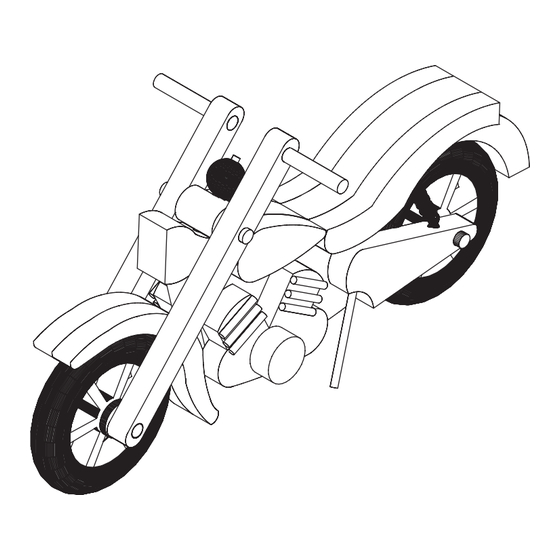

C h o p p e r
Hinweis
Achtung!
Dieses Produkt enthält verschluckbare Kleinteile.
Es besteht Erstickungsgefahr!
1
Werbung
Inhaltszusammenfassung für Opitec 101.980
- Seite 1 1 0 1 . 9 8 0 C h o p p e r Hinweis Bei den OPITEC Werkpackungen handelt es sich nach Fertigstellung nicht um Artikel mit Spielzeugcharakter Achtung! Dieses Produkt enthält verschluckbare Kleinteile. allgemein handelsüblicher Art, sondern um Lehr- und Es besteht Erstickungsgefahr! Lernmittel als Unterstützung der pädagogischen Arbeit.
- Seite 2 1. Sachinformation: Art: Fahrzeug/Spielzeug als Werkpackung Verwendung: Im Werkunterricht ab der 5. Jahrgangsstufe 2. Materialkunde: Werkstoff: Kiefernholz (Nadelholz), Weichholz; Buchenholz (Laubholz), Hartholz; sollte zum Verarbeiten entsprechend getrocknet sein; Bearbeitung: Holz wird gesägt, gefeilt, gebohrt und geschliffen; anreißen nach Vorlagen; Holzverbindung: verleimen (Weißleim) Oberfläche: wachsen (flüssig oder fest);...
-
Seite 3: Explosionszeichnung
4. Stückliste: Baugruppe Material Menge Größe Abbildung Rahmen Kiefernholz 15 x 100 x 200 mm Motorblock/ Anbauteile Kiefernholz 10 x 60 x 200 mm Gabel Kiefernholz 10 x 10 x 150 mm Achsen/Lenker Buchenrundstab ø 6 x 245 mm Lenkkopf/Kühlrippen/ Stoßdämpfer Buchenrundstab ø... - Seite 4 6. Bauanleitung Übersicht 6.1. Herstellung Rahmen 6.2. Herstellung und Montage der Anbauteile 6.3. Herstellung und Montage der Gabel mit Lenkkopf 6.4. Funktionsprüfung 6.1 Herstellung Rahmen 6.1.1 Rahmenschablone (s. Seite 9) auf die Leiste (1) übertragen, ø 3 mm für die Lenkung (ca.43°) bohren und aussägen. Hinweis: Löcher vor dem Aussägen bohren, weil sich die Leiste leichter einspannen und ausrichten lässt!
- Seite 5 6.2.2 In die Schwingen (2c) und den Sitzen (2d) jeweils eine Sacklochbohrung ø 3 mm ca. 4mm tief für die Stoßdämpfer boh- ren. Anschließend werden die Schwingen für die Hinterradachse ø 6 mm durchbohren (Schablone Seite 9). In eine Schwinge eine 3mm-Sacklochbohrung ca. 10 mm tief für den Ständer bohren. Hinweis: 3mm-Bohrungen zur Aufnahme der Stoßdämper können auch 4mm gebohrt werden, da- durch können Bohrungenauigkeiten leichter ausgeglichen werden.
- Seite 6 6.2.6 Vom Rundstab (5) 2 Stücke (5c) mit einer Länge von 45 mm und ein Stück mit 50 mm (Ständer 5d) absägen und an den Enden leicht anfasen. Von der Feder (10) 2 Stücke mit ca. 11 Windungen ablängen. Teile (5c) und (10) nach Zeichnung zum Stoßdämpfer zu- sammenstecken.
- Seite 7 6.3 Herstellung und Montage der Gabel mit Lenkkopf 6.3.1 Leisten (3) auf 135 mm kürzen und nach Zeichnung ø 6 mm bohren. Anschließend Enden abrunden. 135,0 35,0 6.3.2 Bohrung des Buchenholzzylinders (7) auf ø 6 mm aufbohren. Zylinder auf 20 mm (7a) kürzen, Reststück als Bremsscheibe (7b) verwenden. Nach Zeichnung Zylinder (7a) ausgemittelt ø...
- Seite 8 6.3.6 Vom Rundstab (5) ein Stück mit 50 mm Länge (5a) absägen und versäubern. Anschließend wird das Teil (5a) bündig zur Unterkante in die 3mm-Bohrung des Rahmens geleimt. 6.3.7 Lenkkopflager (7a/3mm-Bohrung) auf den Rundstab (5a) schieben. Gabel und Schutzblech so ausrichten, daß die Len- kung nach links und rechts eingeschlagen werden kann und das Rad frei dreht.
- Seite 9 7. Schablonen Anbauteile (2) M 1 : 1 Teile werden 2x benötigt! Rahmen (1) Leimfläche D101980#1...
