6. Bauanleitung Übersicht
6.1. Herstellung Rahmen
6.2. Herstellung und Montage der Anbauteile
6.3. Herstellung und Montage der Gabel mit Lenkkopf
6.4. Funktionsprüfung
6.1 Herstellung Rahmen

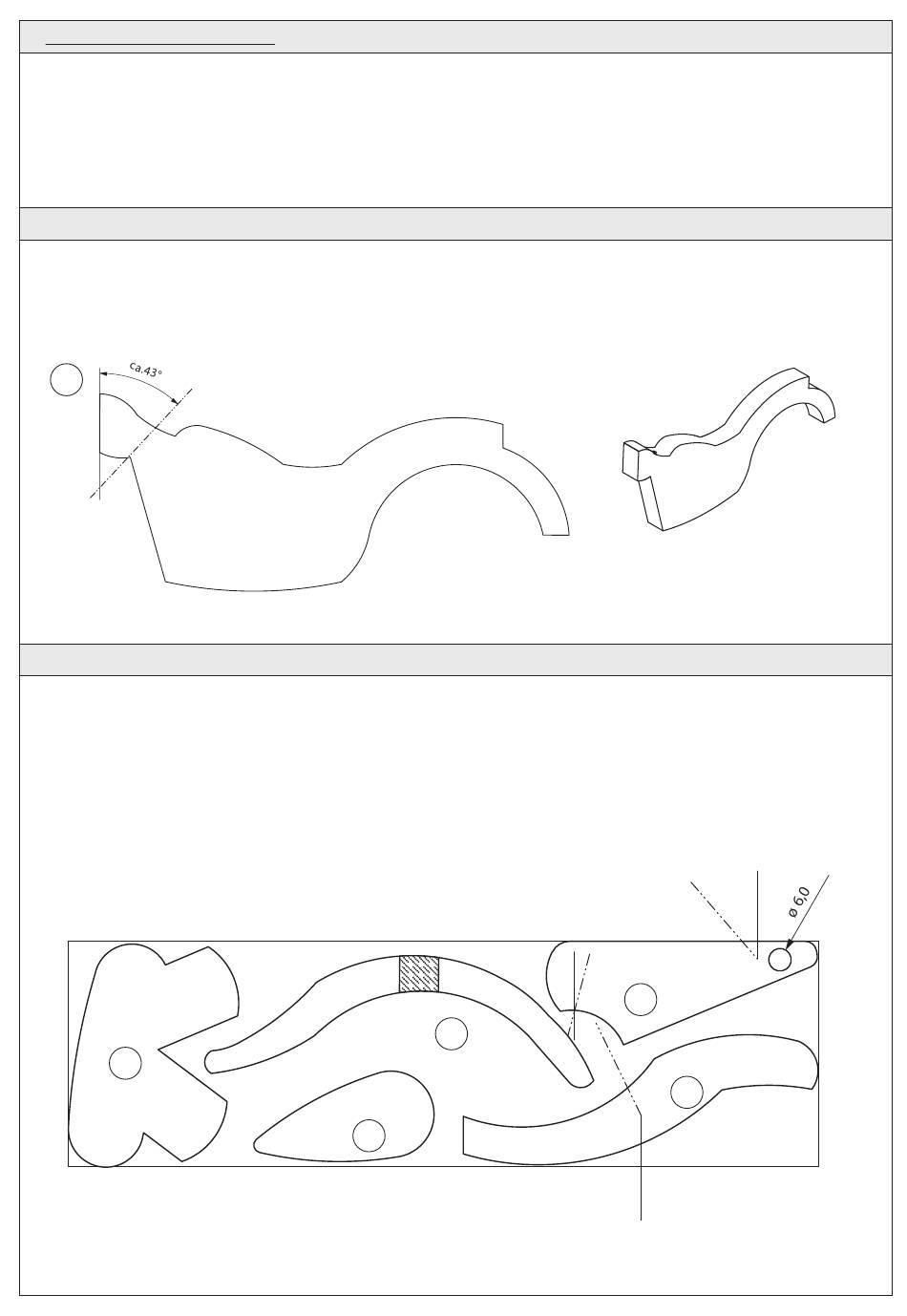

6.1.1 Rahmenschablone (s. Seite 9) auf die Leiste (1) übertragen, ø 3 mm für die Lenkung (ca.43°) bohren und aussägen.
Hinweis:
Löcher vor dem Aussägen bohren, weil sich die Leiste leichter einspannen und ausrichten
lässt!
1
6.2 Herstellung und Montage der Anbauteile
6.2.1 Schablone für die Anbauteile (s. Seite 9) auf die Leiste (2) übertragen.
Hinweis:
Alle Teile werden zweimal benötigt, deshalb:
- Schablone auf beide Leisten (2) übertragen
- oder Leisten (2) übereinander fixieren und in einem Arbeitsgang die Teile aussägen!
2b
4
2e
2a
2c
2d
