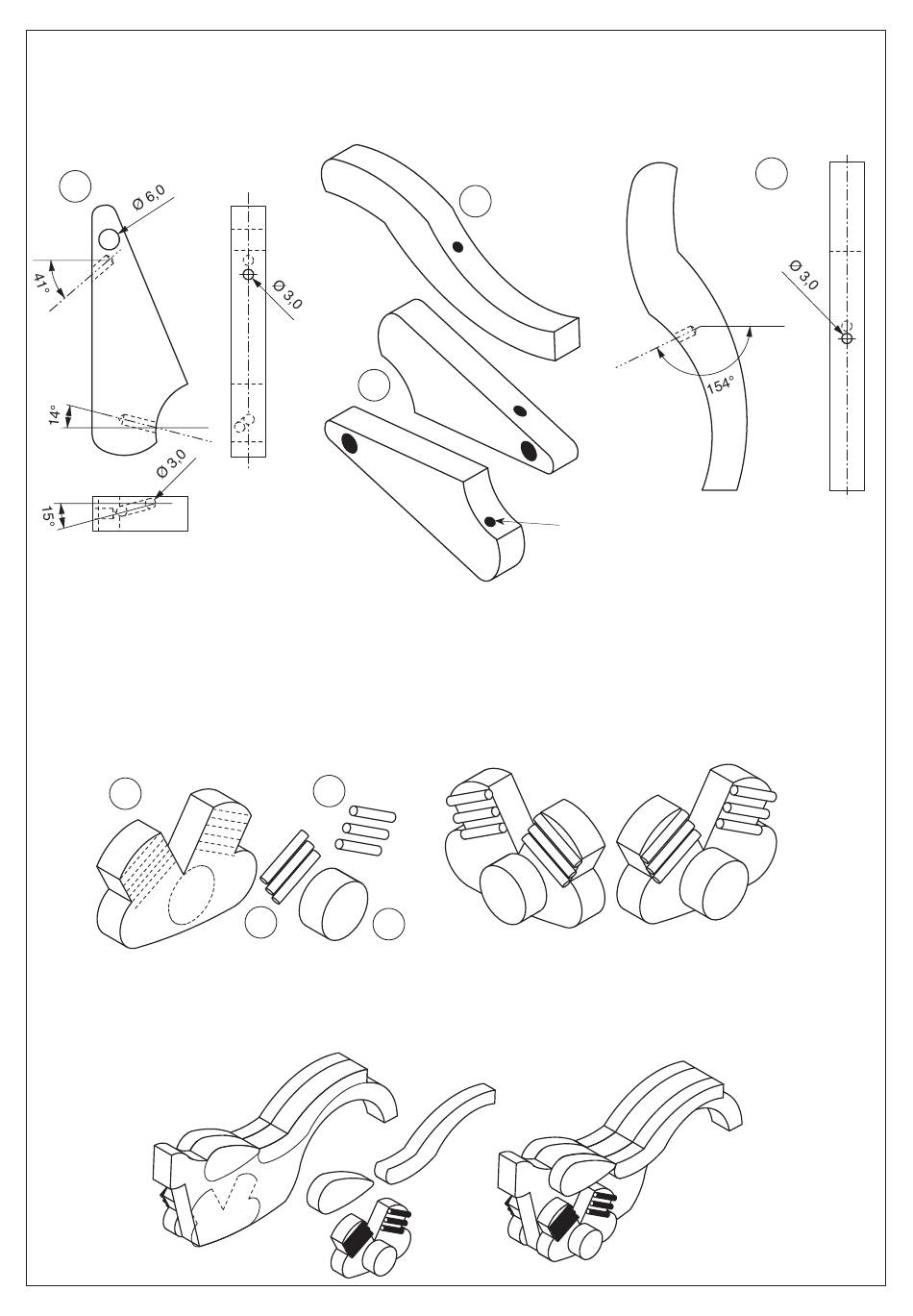

6.2.2 In die Schwingen (2c) und den Sitzen (2d) jeweils eine Sacklochbohrung ø 3 mm ca. 4mm tief für die Stoßdämpfer boh-
ren. Anschließend werden die Schwingen für die Hinterradachse ø 6 mm durchbohren (Schablone Seite 9). In eine
Schwinge eine 3mm-Sacklochbohrung ca. 10 mm tief für den Ständer bohren.
Hinweis:
3mm-Bohrungen zur Aufnahme der Stoßdämper können auch 4mm gebohrt werden, da-
2c
6.2.3 Ausgesägte Teile (2a/2b/2c/2d) versäubern.
Hinweis:
Teile paarweise in einem Arbeitsgang bearbeiten!
6.2.4 Von den Rundstäben (5) 12 Stücke (5b) mit einer Länge von 20 mm ablängen und die Enden abrunden. Anschließend
werden jeweils 3 Rundstabzuschnitte (5b) als Kühlrippen auf jeden Zylinder der Motorblockhälften (2b) geleimt.
Hinweis:
Beim Aufleimen darauf achten, dass es eine linke und einen rechte Motorblockhälfte gibt!!
2b
6.2.5 Tankhälften (2a), Motorblockhälften (2b) und Sitze (2d) nach Zeichnung links und rechts an den Rahmen leimen.
Hinweis:
Konturen der Teile sind deckungsgleich mit dem Rahmen!
D101980#1
durch können Bohrungenauigkeiten leichter ausgeglichen werden.
2c
5b
8
5b
2d
Sacklochbohrung ca. 10 mm tief (Ständer)
rechts
2d
links
5
