STEAMAX SINUOUS P80 Anleitung
Akkuträger
Inhaltsverzeichnis
STEAMAX SINUOUS P80 - INHALTSVERZEICHNIS
Hinweise & Vorsichtsmaßnahmen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 03
Lieferumfang | Aufbau des Geräts . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 06
Bedienung des Geräts . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 07
Eckdaten & Leistungsmerkmale . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Regelung der Leistungs- und Temperaturabgabe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Erläuterungen zu den Betriebsmodi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Bedienung und Wechsel der Betriebsmodi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Fehlermeldungen & Schutzfunktionen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Garantieleistungen & Reparaturen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
Garantie & Service . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Kontakt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
02
www.steamax.com
Inhaltsverzeichnis
Verwandte Anleitungen für STEAMAX SINUOUS P80
Inhaltszusammenfassung für STEAMAX SINUOUS P80
-
Seite 1: Inhaltsverzeichnis
STEAMAX SINUOUS P80 – INHALTSVERZEICHNIS Hinweise & Vorsichtsmaßnahmen ......................03 Lieferumfang | Aufbau des Geräts . - Seite 2 STEAMAX SINUOUS P80 – HINWEISE & VORSICHTSMASSNAHMEN Personen unter 18 Jahren, Schwangere, stillende Mütter und Menschen mit Herz-Kreislauf-Erkrankungen dürfen dieses Produkt nicht verwenden. Nicht empfohlen für Nichtraucher. Das E-Zigaretten-Produkt darf nicht in die Hände von Kindern und Jugendlichen gelangen. Dieses Produkt darf Dieses Produkt entspricht den innerhalb der EU nicht von Minderjährigen...
-
Seite 3: Benutzerhinweise
STEAMAX SINUOUS P80 – HINWEISE & VORSICHTSMASSNAHMEN Benutzerhinweise 1. Sollte Ihnen das Gerät heruntergefallen sein, überprüfen Sie bitte, ob sich keine Komponenten gelockert haben, ob kein Liquid austritt und ob kein Defekt an Ihrem Mundstück vorliegt. Sofern nach visueller Prüfung des Produkts keine Anzeichen einer Beschädigung vorliegen, können Sie das Gerät weiterbenutzen. -
Seite 4: Warnhinweis
STEAMAX SINUOUS P80 – HINWEISE & VORSICHTSMASSNAHMEN 8. Das Inhalieren nikotinhaltigen Liquids kann die Herzfrequenz und/oder den Blutdruck erhöhen. Nikotin kann Übelkeit, Schwindel und/oder Magenschmerzen verursachen. Wenn Sie an sich oder Menschen in Ihrer Umgebung unerwünschte Wirkungen feststellen, verwenden Sie dieses Produkt bitte nicht weiter und konsultieren Sie einen Arzt. -
Seite 5: Lieferumfang | Aufbau Des Geräts

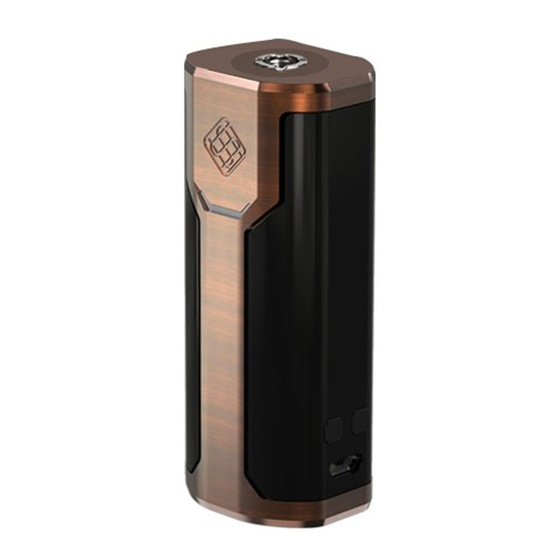

STEAMAX SINUOUS P80 – LIEFERUMFANG | AUFBAU DES GERÄTS Lieferumfang Steamax SINUOUS P80 gefederter 510er Anschluss 1x SINUOUS P80 (Akkuträger ohne 18650er Akku) 1x QC-USB-Ladekabel 1x Bedienungsanleitung Feuertaste OLED-Display Einstelltasten Micro-USB-Anschluss Akkuabdeckung www.steamax.com... -
Seite 6: Power On/Off
STEAMAX SINUOUS P80 – BEDIENUNG DES GERÄTS Hinweise zur Inbetriebnahme Bitte laden Sie den benötigten wechselbaren 18650er Akku vor der ersten Inbetriebnahme vollständig auf. Wir empfehlen High Drain-Zel- Verbindungsstück, wodurch er zu einer Vielzahl an subohm-fähigen Clearomizern passt. Hinweis zur Reinigung Verwenden Sie zur Reinigung des Geräts ein trockenes Tuch oder ein Wattestäbchen. -
Seite 7: Bedienung Des Geräts
STEAMAX SINUOUS P80 – BEDIENUNG DES GERÄTS Dampfen Während Sie die Feuertaste des Geräts gedrückt halten, inhalieren Sie den Dampf langsam und kontinuierlich über das Mundstück Ihres Clearomizers. Lassen Sie die Feuertaste beim Ausatmen des Dampfes los. Hinweis: Wenn die Feuertaste länger als 10 Sekunden gedrückt wird, gibt das Gerät aus Sicherheitsgründen keine Leistung mehr ab. -
Seite 8: Drehen Der Display-Anzeige
STEAMAX SINUOUS P80 – BEDIENUNG DES GERÄTS Drehen der Display-Anzeige Halten Sie die beiden Einstelltasten beim ausgeschalteten Gerät gleichzeitig für zwei Sekunden gedrückt. Die Display-Anzeige dreht sich um 180 Grad. Diese Funktion ermöglicht es Ihnen, Ihre Einstellungen aus zwei unterschiedlichen Perspektiven abzulesen. -
Seite 9: Einstellen Der Vorheizfunktion
STEAMAX SINUOUS P80 – BEDIENUNG DES GERÄTS Einstellen der Vorheizfunktion Halten Sie die Feuer- und die rechte Einstelltaste beim eingeschalteten Gerät gleichzeitig gedrückt, um in das Menü zu gelangen. Drücken Sie die rechte Einstelltaste zwei Mal, um ins Vorheiz-Menü zu gelangen. Drücken Sie die Feuertaste, um zwischen der Vorheizleistung und der -dauer zu wechseln. -
Seite 10: Eckdaten & Leistungsmerkmale
STEAMAX SINUOUS P80 – ECKDATEN & LEISTUNGSMERKMALE Steamax Sinuous P80 Leistungsmerkmale Ausgabemodi VW | Bypass | TC (Ni, Ti, SS316) | TCR (M1, M2, M3) Ausgangsleistung 1 bis 80 Watt Ausgangsspannung 0,5 bis 8 Volt Widerstandsbereich 0,05 bis 1,5 Ohm im TC - und TCR-Modus... -
Seite 11: Regelung Der Leistungs- Und Temperaturabgabe
STEAMAX SINUOUS P80 – REGELUNG DER LEISTUNGS - & TEMPERATURABGABE Allgemeine Bedienung zur Regelung der Leistungs- und Temperaturabgabe Die Leistung des Geräts kann 1 Watt bis hin zu 80 Watt betragen. Eine Änderung der Wattzahl verändert auch den Geschmack und das Dampfverhalten. -
Seite 12: Bypass-Modus
STEAMAX SINUOUS P80 – ERLÄUTERUNGEN ZU DEN BETRIEBSMODI VW-Modus (Variable Wattage) Im VW-Modus werden Verdampferköpfe in einem Widerstandsbereich zwischen 0,1 Ohm und 3,5 Ohm unterstützt. Die Leistung kann im VW-Modus – je nach verwendetem Verdampferkopf – zwischen 1 Watt und 80 Watt liegen. -
Seite 13: Erläuterungen Zu Den Betriebsmodi
STEAMAX SINUOUS P80 – ERLÄUTERUNGEN ZU DEN BETRIEBSMODI Im TCR-Modus (M1, M2, M3) unterstützt das Gerät Verdampferköpfe mit Wicklungen aus Nickel (Ni200), Titan (Ti) und Edelstahl (SS316), deren Widerstand zwischen 0,05 Ohm und 1,5 Ohm liegt. Die Temperatur kann im TCR-Modus je nach verwendetem Verdampferkopf mit unterschiedlichen TCR-Werten zu betreiben. -
Seite 14: Wechseln Zwischen Den Betriebsmodi
STEAMAX SINUOUS P80 – BEDIENUNG & WECHSEL DER BETRIEBSMODI Wechseln zwischen den Betriebsmodi Drücken Sie die Feuertaste fünf Mal, um das Gerät einzuschalten. Auf dem OLED-Display werden Ihnen folgende Informationen in 4 Zeilen angezeigt. Betätigen Sie im Hauptinterface die linke Einstelltaste, um durch die Zeilen zu navigieren und individuelle Änderungen vorzunehmen. -
Seite 15: Bedienung Und Wechsel Der Betriebsmodi
STEAMAX SINUOUS P80 – BEDIENUNG & WECHSEL DER BETRIEBSMODI Einstellen des TCR-Modus (M1, M2, M3) Drücken Sie die Feuer- und die rechte Einstelltaste beim ausgeschalteten Gerät gleichzeitig für ein paar Sekunden, um in das TCR-Menü zu gelangen: 1. Drücken Sie die linke oder die rechte Einstelltaste, um zwischen TCR M1, M2 und M3 zu wechseln. -
Seite 16: Tcr Werte Bereich
STEAMAX SINUOUS P80 – BEDIENUNG & WECHSEL DER BETRIEBSMODI TCR-Referenzwerte für unterschiedliche Materialien Material TCR Werte Bereich Nickel 600-700 NiFe 300-400 Titan 300-400 SS (303,304, 316, 317) 80-200 Hinweis 1. Der TCR-Wert in der Tabelle wird mit 10 multipliziert im aktuellen TCR. -
Seite 17: Ändern Des Wattwerts Im Tc-/Tcr-Modus
STEAMAX SINUOUS P80 – BEDIENUNG & WECHSEL DER BETRIEBSMODI Ändern des Wattwerts im TC-/TCR-Modus Drücken Sie die Feuertaste drei Mal schnell hintereinander, um in das Hauptinterface zu gelangen. Betätigen Sie die linke Einstelltaste, bis das Symbol für den Wattwert blinkt. Erhöhen oder reduzieren Sie ihn durch Drücken der rechten oder linken Einstelltaste. -
Seite 18: Überspannungsschutz & Kein Verdampferkopf Erkannt
STEAMAX SINUOUS P80 – FEHLERMELDUNGEN & SCHUTZFUNKTIONEN Über 10 Sek.-Schutz Wenn Sie die Feuer-Taste länger als 10 Sekunden gedrückt halten, schaltet sich das Gerät automatisch ab. Das Display zeigt “OVER 10S PROTECT” an. Atomizer Low Alarm Sinkt der Widerstand der Spule unter 0,1 Ohm im VW Modus oder unter 0,05 Ohm im TC oder TCR Modus, erscheint im Display “ATOMIZER LOW”. -
Seite 19: Fehlermeldungen & Schutzfunktionen
STEAMAX SINUOUS P80 – FEHLERMELDUNGEN & SCHUTZFUNKTIONEN Akku schwach Wenn die Spannung der Batterie unter 2,9 V sinkt, zeigt das Gerät “WEAK BATTERY” an. Die Ausgangsleistung wird adäquat zur Spannung reduziert. Wenn die Leistung der Akkuzellen unter 10% fällt, blinkt im Display das Power-Symbol. -
Seite 20: Garantiebedingungen
Verschleißteile wie Mundstücke und Verdampferköpfe sind von der Garantie ausgenommen. Ersetzte Geräte oder Einzelteile gehen in das Eigentum von InnoCigs über. Die Garantieleistungen bewirken weder eine Verlängerung der Garantiezeit, noch setzen sie eine neue Garantie in Gang. www.steamax.com... -
Seite 21: Garantieleistungen & Reparaturen
- Eingriffe, die nicht durch die von InnoCigs autorisierten Serviceadressen vorgenommen wurden - eigenmächtige Reparaturversuche - Einsendung in nicht transportsicherer Verpackung InnoCigs behält sich bei allen Garantiefällen das Recht einer genauen Prüfung bis zur endgültigen Entscheidung vor. InnoCigs behält sich das Recht vor, die Gewährleistungsbedingungen zu überarbeiten. www.steamax.com... -
Seite 22: Garantie & Service
Sollte die Geltendmachung einer Garantie erforderlich sein, gehen Sie bitte wie folgt vor: Bitte setzen Sie sich mit dem InnoCigs Kundenservice per E-Mail, Fax oder Telefon in Verbindung. Alternativ können Sie den Austausch-Service auf unserer Webseite www.innocigs.com nutzen. Bei Fragen rund um die Bedienung und Verwendung wenden Sie sich gerne an unseren Kundenservice. www.steamax.com... -
Seite 23: Kontakt
INNOCIGS – KONTAKT Kontakt zu InnoCigs InnoCigs GmbH & Co. KG Stahltwiete 23 22761 Hamburg | GERMANY Telefon: +49 (0) 40 – 22 86 729 0 Fax: +49 (0) 40 – 22 86 729 99 E-Mail: service@innocigs.com www.steamax.com...
