L
esen Sie unbedingt die Wichtigen Sicherheitsmaßnahmen, bevor Sie
das Produkt verwenden.
Bewahren Sie das Benutzerhandbuch (CD) griffbereit auf, falls Sie etwas
nachschlagen müssen.
B
eachten Sie das Etikett auf dem Produkt und teilen Sie Ihrem Händler die
darauf enthaltenen Informationen mit, falls Sie Serviceleistungen in
Anspruch nehmen möchten.

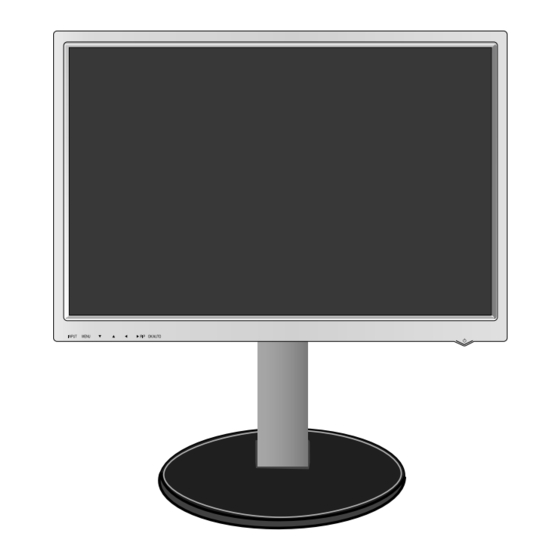

Benutzerhandbuch
L246WP
L246WPM

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für LG L246WP

  • Seite 1 Benutzerhandbuch L246WP L246WPM esen Sie unbedingt die Wichtigen Sicherheitsmaßnahmen, bevor Sie das Produkt verwenden. Bewahren Sie das Benutzerhandbuch (CD) griffbereit auf, falls Sie etwas nachschlagen müssen. eachten Sie das Etikett auf dem Produkt und teilen Sie Ihrem Händler die darauf enthaltenen Informationen mit, falls Sie Serviceleistungen in...
  • Seite 2 Wichtige Sicherheitshinweise Dieses Gerät wurde so entwickelt und hergestellt, dass Ihre persönliche Sicherheit gewährleistet ist. Unsachgemäßer Gebrauch kann allerdings zur Gefahr eines elektrischen Schlags oder Brands führen. Damit die in diesem Display eingebauten Schutzvorrichtungen ihre Funktion ordnungsgemäß erfüllen, beachten Sie die folgenden Grundregeln für die Installation, Nutzung und Wartung des Geräts.
  • Seite 3: Installation

    Wichtige Sicherheitshinweise Installation Stellen Sie keine Gegenstände auf das Netzkabel bzw. fahren Sie keine Gegenstände darüber, und stellen Sie das Display nicht an einem Ort auf, an dem das Netzkabel beschädigt werden kann. Verwenden Sie das Display nicht in der Nähe von Wasser, wie etwa einer Badewanne, eines Waschbeckens, einer Küchenspüle, eines Waschbehälters, auf nassem Boden oder in der Nähe eines Schwimmbeckens.
  • Seite 4: Anschließen Des Standfußes / Abnehmen Der Standplatte

    Anschließen des Displays Bevor Sie das Display in Betrieb nehmen, achten Sie darauf, dass die Stromversorgung zum Gerät, zum Computersystem und zu anderen angeschlossenen Geräten unterbrochen ist. Anschließen des Standfußes / Abnehmen der Standplatte Legen Sie den Monitor mit der Vorderseite nach unten auf ein Kissen oder ein weiches Tuch.
  • Seite 5 Anschließen des Displays Bringen Sie den Standfuß am Monitor an, indem Sie die Schraube nach rechts drehen. Heben Sie den Monitor an und drehen Sie ihn nach vorne, nachdem Sie das Kabel mit der Buchse verbunden haben. Entfernen Sie die Schraube durch Drehen nach links, um den Monitor vom Standfuß...
  • Seite 6: Positionieren Des Monitors

    Anschließen des Displays Bevor Sie das Display in Betrieb nehmen, achten Sie darauf, dass die Stromversorgung zum Gerät, zum Computersystem und zu anderen angeschlossenen Geräten unterbrochen ist. Positionieren des Monitors Stellen Sie die Position des Bildschirms auf unterschiedliche Weise ein, um einen höchstmöglichen Komfort zu erreichen.
  • Seite 7 Anschließen des Displays Verwendung der Funktion „Pivot“ (Neigen) Heben Sie den Monitor auf die höchstmögliche Höhe an, um die Funktion „Pivot“ (Neigen) zu verwenden. Querformat & Hochformat: Sie können den Bildschirm um 90° im Uhrzeigersinn drehen. Bitte achten Sie darauf, dass der Monitor den Standfuß nicht berüht, wenn Sie den Bildschirm drehen, um die Funktion „Pivot“...
  • Seite 8: Anschließen Der Lautsprecher

    Anschließen der Lautsprecher - nur bei Lautsprechermodellen – L246WPM Anschließen der Lautsprecher Sie den Bildschirm um 90 Grad (siehe Abbildung), wenn er sich in der höchstmöglichen Höhe befindet * Achten Sie darauf, dass der Bildschirm den Boden beim Drehen nicht berührt. COMPONENT DC-OUT HDMI/DVI...
  • Seite 9 Name und Funktion der Teile Rückansicht COMPONENT DC-OUT HDMI/DVI AC-IN Anschluss AC-IN: Schließen Sie hier das Stromkabel an. Buchse DC-OUT HDMI/DVI-Signalanschluss COMPONENT-Eingang D-SUB-Analogsignalbuchse Kensington-Sicherheitsvorrichtung USB-Upstream-Port (1EA) USB-Downstream-Port (2EA) Buchse Audio Out (Headset/Kopfhörer/Lautsprecheranschluss) : Sie können die Buchse AUDIO-OUT verwenden, indem Sie einen Kopfhörer oder ein Headset anschließen, wenn Sie die HDMI-Konfiguration verwenden.
  • Seite 10: Anschluss An Den Pc

    Anschließen an externe Geräte Anschluss an den PC Stellen Sie den Monitor an einem geeigneten, gut belüfteten Ort in der Nähe Ihres Computers auf. Um die Höhe des Monitors einzustellen, muss die Sperre auf dem Ständer gelöst werden. Schließen Sie das Signalkabel an. Ziehen Sie die Rändelschrauben nach dem Anbringen fest, um die Verbindung zu sichern.
  • Seite 11: Anschluss An Dvd-/Video-/Hdtv-Geräte

    Anschließen an externe Geräte Anschluss an DVD-/Video-/HDTV-Geräte Bei Anschluss über ein Component-Kabel Schließen Sie die Component- und RCA-Stereo-Kabel ordnungsgemäß an. Verbinden Sie dabei jeweils gleichfarbige Buchsen und Stecker Schließen Sie das Stromkabel an Monitor COMPONENT DC-OUT HDMI/DVI Lautsprecher AUDIO Component-Kabel RCA-Stereo-Kabel (nicht enthalten) (nicht enthalten)
  • Seite 12 Anschließen an externe Geräte Anschluss an DVD-/Video-/HDTV-Geräte Bei Anschluss über ein HDMI/DVI-Kabel Schließen Schließen Sie das HDMI/DVI-Kabel und das RCA-STEREO-Kabel an. L246WPM L246WP COMPONENT HDMI/DVI COMPONENT HDMI/DVI AUDIO IN Lautsprecher (nicht enthalten) RCA-Stereo-Kabel RCA-Stereo-Kabel HDMI/DVI- HDMI/DVI- Kabel Kabel (nicht enthalten)
  • Seite 13: Anschluss Über Usb- (Universal Serial Bus) Kabel

    Anschließen an externe Geräte Anschluss über USB- (Universal Serial Bus) Kabel USB (Universal Serial Bus) ist eine innovative Komponente, durch die sich die diversen Desktop- Peripheriegeräte bequem an den Computer anschließen lassen. Über den USB-Anschluss können Sie Maus, Tastatur und andere Peripheriegeräte an das Display anstatt an den Computer anschließen. Dadurch besitzen Sie mehr Flexibilität beim Einrichten Ihres Systems.
  • Seite 14: Seitlich Angebrachte Anschlüsse

    Verwendung der Lautsprecher – nur bei Lautsprechermodellen – L246WPM Seitlich angebrachte Anschlüsse Kopfhörer-/Ohrhörer-Eingang Schaltet die Lautsprecher beim Einstecken der Kopfhörer automatisch stumm. Hinten Audio-Eingang - Um eine Verbindung zu Ihrem PC herzustellen, stecken Sie das Kabel am "Line out"-Anschluss der Soundkarte Ihres PCs an.
  • Seite 15: Verlegen Der Kabel

    Anschließen an externe Geräte Verlegen der Kabel Verlegen Sie die Kabel, nachdem Sie sie angeschlossen haben, entsprechend der folgenden Abbildung durch den Kabelhalter. AUDIO-OUT Stellen Sie sicher, dass die Audiokabel für eine HDMI- Verbindung wie im Diagramm gezeigt COMPONENT DC-OUT HDMI/DVI angeschlossen sind.
  • Seite 16: Bedienelemente Auf Der Vorderseite

    Bedienelemente Bedienelemente auf der Vorderseite Wählen Sie das Eingangssignal. INPUT -Taste INPUT OK/AUTO QUELLE : 15-Pin D-SUB-Analogsignal Component : DTV SET-TOP BOX, Video, DVD HDMI/DVI : HDMI/DVI-Digitalsignal, HDMI DTV SET-TOP BOX, Video, DVD Component Über diese Taste rufen Sie das On-Screen-Display-Menü auf MENU-Taste bzw.
  • Seite 17 Bedienelemente Verwenden Sie diese Tasten, um Menüpunkte auszuwählen oder die Einstellungen in der OSD-Anzeige anzupassen. -Taste -Taste • Verwenden Sie diese Taste, um die Helligkeit und den Kontrast des PC-Signals (RGB PC/DVI) direkt zu steuern. Unterbild -Taste (Bild im Bild)-Taste •...
  • Seite 18 Einstellen der Funktionen der Bildschirmanzeige (OSD) Bildschirmeinstellung Die Bildgröße, -position und Funktionsparameter des Displays lassen sich mit Hilfe der gesteuerten Bildschirmanzeige (OSD) schnell und einfach einstellen. Nachstehend finden Sie ein kurzes Beispiel, um Sie mit der Verwendung der Bedienelemente vertraut zu machen. Im Folgenden erhalten Sie eine Übersicht über die möglichen Einstellungen und Auswahlmöglichkeiten mit Hilfe der Bildschirmanzeige (OSD).
  • Seite 19: Osd- (On-Screen-Display) Menü

    Auswählen und Einstellen von Funktionen der Bildschirmanzeige (OSD) OSD- (On-Screen-Display) Menü Symbol Funktionsbeschreibung Stellt die von Ihnen bevorzugte Helligkeit, Kontrast, Farbe und Schärfe des Bildschirms ein. PICTURE (BILD) Stellt den Bildschirmstatus entsprechend den jeweiligen Bedingungen ein. SPECIAL ( SPEZIELL) Wählt die Bildformateinstellungen aus. SCREEN (ANZEIGE) Stellt die Modus-Funktionen PIP/DW ein.
  • Seite 20: Einstellung Der Bildschirmfarbe

    Auswählen und Einstellen von Funktionen der Bildschirmanzeige (OSD) Einstellung der Bildschirmfarbe HDMI, Component-Eingang BILD Dynamisch Standard Weich Game Anwender Über die PSM-Funktion kann die Bildqualität, abhängig von der AV-Umgebung, automatisch eingestellt werden. • Dynamisch : Wählen Sie diese Option zur Anzeige eines scharfen Bildes. •...
  • Seite 21 Auswählen und Einstellen von Funktionen der Bildschirmanzeige (OSD) Einstellung der Bildschirmfarbe nur PC BILD • 6500K/9300K/sRGB Auswahl der Werkseinstellungen für die Farbeinstellungen. Anwender 6500K: Leicht rötliches Weiß. 9300K: Leicht bläuliches Weiß. sRGB: Stellen Sie die Bildfarbstärke auf den sRGB-Farbraum ein. •...
  • Seite 22 Auswählen und Einstellen von Funktionen der Bildschirmanzeige (OSD) Auswahl der SPÉCIAL SPEZIELL Quelle Verriegelung Sprache Betriebsanzeige Transparenz Grundeinstellung Quelle Beim Drücken der Tasten wird das SPEZIELL folgende Eingangssignalfenster Quelle eingeblendet. Wählen Verriegelung Sprache Sie die gewünschte Signalart mit Betriebsanzeige diesen Tasten aus. Transparenz Grundeinstellung Verriegelung...
  • Seite 23 Auswählen und Einstellen von Funktionen der Bildschirmanzeige (OSD) Bildformat ANZEIGE Auto-Konfiguration Takt Taktrate Position Einstellung des Bildgröße des Bildschirms. <HDMI(Video), nur Component-Eingang> <nur HDMI(PC), RGB-Eingang> ANZEIGE ANZEIGE Vollbild Vollbild Auto Auto-Konfiguration Auto-Konfiguration Takt Takt Taktrate Taktrate Position Position Vollbild Vollbild Auto Diese Funktion ist nur für analoge Eingangssignale geeignet.
  • Seite 24: Einstellen Der Funktionen Pip/Dw(Mahrfachbild)

    Auswählen und Einstellen von Funktionen der Bildschirmanzeige (OSD) Einstellen der Funktionen PIP/DW(Mahrfachbild) Ein/Aus PIP-Signal Position Ein/Aus Wählen Sie im Menü PIP Ein/Aus die Option PIP/DW, um folgende Menüpunkte einzustellen. Wählen Sie im Menü DW Ein/Aus die Option PIP/DW, um folgende Menüpunkte einzustellen. PIP-Signal Über diese Funktion können Sie ein Eingangssignal für PIP/DW wählen.
  • Seite 25: Kein Bild Zu Sehen

    Fehleranalyse Überprüfen Sie folgende Punkte, bevor Sie sich an den Kundendienst wenden. Kein Bild zu sehen • Überprüfen Sie das Netzkabel auf richtigen Sitz Ist das Netzkabel des am Display und and der Steckdose. Displays angeschlossen? Ist das Gerät • Stellen Sie die Helligkeit und den Kontrast ein. eingeschaltet und leuchtet die Betriebsanzeige blau oder grün?
  • Seite 26: Falsche Bilddarstellung Auf Dem Display

    Fehleranalyse Falsche Bilddarstellung auf dem Display Falsche Position auf Drücken Sie die Taste OK/AUTO, um die dem Display. Darstellung des Displays automatisch optimal einzustellen. Sind die Ergebnisse nicht zufriedenstellend, stellen Sie die Bildposition mit dem Symbol für H Position und V Position auf der Bildschirmanzeige (OSD) ein. Gehen Sie zu Systemsteuerung -->...
  • Seite 27 Fehleranalyse Haben Sie den Displaytreiber installiert? Haben Sie den Installieren Sie den Displaytreiber von der Displaytreiber entsprechenden CD (oder Diskette), die mit installiert? dem Display geliefert wurde. Oder laden Sie den Treiber von unserer Website herunter: http://www.lge.com. Wird die Meldung Überprüfen Sie, ob die Grafikkarte die "Monitor nicht erkannt, Plug&Play-Funktion unterstützt.
  • Seite 28: Plug & Play

    Technische Daten L246WP Display 24 Zoll (61,3 cm) Flachbildschirm Aktivmatrix-TFT LCD Antireflextionsbeschichtung 24 Zoll Bilddiagonale 0,270 mm Pixelabstand Horizontale Freq. Analog : 30 - 83 kHz (Automatisch) Sync-Eingang Digital : 30 - 83 kHz (Automatisch) Vertikale Freq. 56 - 75 Hz (Automatisch)
  • Seite 29 Technische Daten L246WP Neig-/Schwenkfuß Fest verbunden ( ), Abnehmbar ( O ) Netzkabel Für Netzsteckdose oder PC-Anschluss Standard USB 2.0, eigene Stromquelle Datenrate Max. 480 MBit/s Gesamtleistungsaufnahme Max. 2 x 2,5 W HINWEIS Alle Informationen in diesem Dokument können ohne Vorankündigung geändert...
  • Seite 30 Technische Daten L246WPM 24 Zoll (61,3 cm) Flachbildschirm Aktivmatrix-TFT LCD Display Antireflextionsbeschichtung 24 Zoll Bilddiagonale 0,270 mm Pixelabstand Horizontale Freq. Analog : 30 - 83 kHz (Automatisch) Sync-Eingang Digital : 30 - 83 kHz (Automatisch) Vertikale Freq. 56 - 75 Hz (Automatisch) Eingangsform Separat TTL, Positiv/Negativ Composite TTL Positiv/Negativ...
  • Seite 31 Technische Daten L246WPM Neig-/Schwenkfuß Fest verbunden ( ), Abnehmbar ( O ) Netzkabel Für Netzsteckdose oder PC-Anschluss Standard USB 2.0, eigene Stromquelle Datenrate Max. 480 MBit/s Gesamtleistungsaufnahme Max. 2 x 2,5 W HINWEIS Alle Informationen in diesem Dokument können ohne Vorankündigung geändert werden.
  • Seite 32: Hdmi-Videoeingang

    Technische Daten PC-Eingang, voreingestellte Modi (Auflösung) Horizontale Vertikale Horizontale Vertikale Bildschirm-Modi Bildschirm-Modi Freq. (kHz) Freq. (Hz) Freq. (kHz) Freq. (Hz) (Auflösung) (Auflösung) 31,47 640 x 480 70,09 1280 x 768 61,80 65,96 31,47 59,94 640 x 480 1280 x 1024 63,98 60,02 37,50...
  • Seite 33: Hdmi-Pinbelegung

    Technische Daten HDMI-Pinbelegung Nr. 19 Nr. 1 Nr. 2 Nr. 18 Signalname Kabel T. M. D. S. Data2+ T. M. D. S. Data2 Abschirmung T. M. D. S. Data2- T. M. D. S. Data1+ T. M. D. S. Data1 Abschirmung T.
  • Seite 34 So montieren Sie die dem VESA-Standard entsprechende Wandaufhängung Dieser Monitor erfüllt die VESA-Richtlinien für die Monitor- Befestigung. Drehen Sie die Vorderseite des Produkts nach unten und stellen Sie es auf einem weichen Tuch oder einem Kissen ab, um eine Beschädigung des Produkts zu vermeiden.
  • Seite 35 Digitally yours...
