Benutzerhandbuch

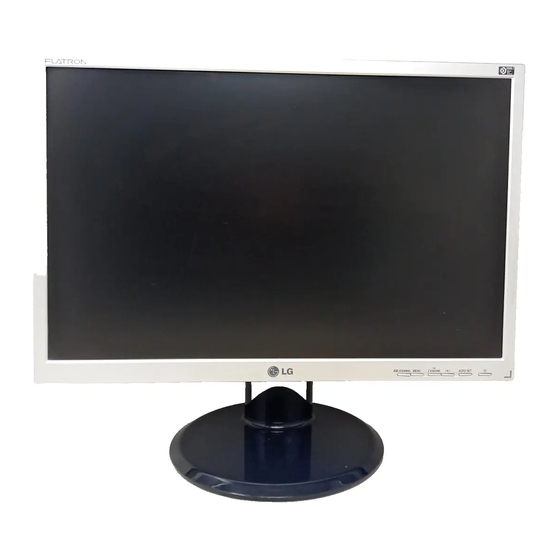

L225WS
L
esen Sie unbedingt die Wichtigen Sicherheitsmaßnahmen, bevor Sie
das Produkt verwenden.
Bewahren Sie das Benutzerhandbuch (CD) griffbereit auf, falls Sie etwas
nachschlagen müssen.
B
eachten Sie das Etikett auf dem Produkt und teilen Sie Ihrem Händler die
darauf enthaltenen Informationen mit, falls Sie Serviceleistungen in
Anspruch nehmen möchten.

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für LG L225WS

  • Seite 1 Benutzerhandbuch L225WS esen Sie unbedingt die Wichtigen Sicherheitsmaßnahmen, bevor Sie das Produkt verwenden. Bewahren Sie das Benutzerhandbuch (CD) griffbereit auf, falls Sie etwas nachschlagen müssen. eachten Sie das Etikett auf dem Produkt und teilen Sie Ihrem Händler die darauf enthaltenen Informationen mit, falls Sie Serviceleistungen in...
  • Seite 2: Wichtige Sicherheitshinweise

    Wichtige Sicherheitshinweise Dieses Gerät wurde so entwickelt und hergestellt, dass Ihre persönliche Sicherheit gewährleistet ist. Unsachgemäßer Gebrauch kann allerdings zur Gefahr eines elektrischen Schlags oder Brands führen. Damit die in diesem Display eingebauten Schutzvorrichtungen ihre Funktion ordnungsgemäß erfüllen, beachten Sie die folgenden Grundregeln für die Installation, Nutzung und Wartung des Geräts.
  • Seite 3 Wichtige Sicherheitshinweise Installation Stellen Sie keine Gegenstände auf das Netzkabel bzw. fahren Sie keine Gegenstände darüber, und stellen Sie das Display nicht an einem Ort auf, an dem das Netzkabel beschädigt werden kann. Verwenden Sie das Display nicht in der Nähe von Wasser, wie etwa einer Badewanne, eines Waschbeckens, einer Küchenspüle, eines Waschbehälters, auf nassem Boden oder in der Nähe eines Schwimmbeckens.
  • Seite 4: Anschließen Des Displays

    Anschließen des Displays Bevor Sie das Display in Betrieb nehmen, achten Sie darauf, dass die Stromversorgung zum Gerät, zum Computersystem und zu anderen angeschlossenen Geräten unterbrochen ist. Montieren des Standfußes Legen Sie den Monitor mit der Vorderseite nach unten auf ein weiches Tuch. Montieren Sie das Ständerteil am Produkt in der in der Abbildung gezeigten Richtung.
  • Seite 5 Anschließen des Displays Abbauen des Standfußes Typ A Legen Sie ein Kissen oder ein weiches Legen Sie den Monitor mit der Vorderseite nach Tuch auf eine ebene Oberfläche. unten auf das Kissen oder das weiche Tuch. Drücken Sie die Sperrlasche nach innen und nehmen Sie den Ständersockel vom Ständerteil ab.
  • Seite 6 Anschließen des Displays Abbauen des Standfußes Typ B Legen Sie ein Kissen oder ein weiches Legen Sie den Monitor mit der Vorderseite nach Tuch auf eine ebene Oberfläche. unten auf das Kissen oder das weiche Tuch. Halten Sie nun das Gerät wie in der Abbildung gezeigt fest, und drehen Sie den Ständersockel in Pfeilrichtung.
  • Seite 7: Positionieren Des Monitors

    Anschließen des Displays Bevor Sie das Display in Betrieb nehmen, achten Sie darauf, dass die Stromversorgung zum Gerät, zum Computersystem und zu anderen angeschlossenen Geräten unterbrochen ist. Positionieren des Monitors Stellen Sie die Position des Bildschirms auf unterschiedliche Weise ein, um einen höchstmöglichen Komfort zu erreichen.
  • Seite 8: Verwenden Des Computers

    Anschließen des Displays Verwenden des Computers Stellen Sie sicher, dass der Computer und der Monitor ausgeschaltet sind. Schließen Sie die Kabel wie in der nachstehenden Abbildung für gezeigt an. D-Sub-Kabel (PC) anschließen D-Sub-Kabel (Mac) anschließen Analoges Signal Netzkabel D-sub Stecker für Netzsteckdose Stecker für PC-Ausgang Mac-Adapter Für Apple Macintosh-Geräte wird ein separater...
  • Seite 9: Bedienelemente Auf Der Vorderseite

    Bedienelemente Bedienelemente auf der Vorderseite Bedienelement Funktion Verwenden Sie die Taste 'ez Zooming', um in Verbindung mit der ZOOMING aktuellen Anzeige die Auflösung um eine Stufe zu reduzieren. Durch erneutes Drücken der Taste 'ez Zooming' wird die ursprüngliche Anzeige wiederhergestellt. *Durch einfachen Tastendruck können Sie mit der Funktion ez- Zoom die für Sie beste Bildschirmauflösung finden und Sie können Zeichen bzw.
  • Seite 10 Bedienelemente Bedienelement Funktion Mit diesen Tasten können Sie die Funktionen auf dem Tasten OSD-Display auswählen oder einstellen. Weitere Informationen finden Sie auf Seite B16. Mit dieser Taste nehmen Sie eine Auswahl in der AUTO/SET-Taste Bildschirmanzeige vor. AUTOMATISCHE BILDANPASSUNG Wenn Sie die Bildschirmeinstellungen ändern möchten, drücken Sie stets die Taste AUTO/SET, bevor Sie in die Bildschirmanzeige (OSD) gehen.
  • Seite 11: Einstellen Der Funktionen Der Bildschirmanzeige (Osd)

    Einstellen der Funktionen der Bildschirmanzeige (OSD) Bildschirmeinstellung Die Bildgröße, -position und Funktionsparameter des Displays lassen sich mit Hilfe der gesteuerten Bildschirmanzeige (OSD) schnell und einfach einstellen. Nachstehend finden Sie ein kurzes Beispiel, um Sie mit der Verwendung der Bedienelemente vertraut zu machen. Im Folgenden erhalten Sie eine Übersicht über die möglichen Einstellungen und Auswahlmöglichkeiten mit Hilfe der Bildschirmanzeige (OSD).
  • Seite 12: Auswählen Und Einstellen Von Funktionen Der Bildschirmanzeige (Osd)

    Auswählen und Einstellen von Funktionen der Bildschirmanzeige (OSD) Die folgende Tabelle zeigt alle Funktionen, Einstellungen und Menüs der Bildschirmanzeige. Hauptmenü Untermenü Beschreibung HELLIGKEIT Einstellen der Helligkeit bzw. BILD KONTRAST des Kontrasts der Bildschirmdarstellung GAMMA sRGB Einstellen der 6500K VOREIN FARBSTEUERUNG Bildschirmfarben 9300K GRÜN...
  • Seite 13 Auswählen und Einstellen von Funktionen der Bildschirmanzeige (OSD) Sie wissen nun, wie Sie eine Funktion innerhalb des OSD-Systems auswählen und einstellen. Nachstehend finden Sie die Symbole sowie deren Namen und Beschreibungen für alle Funktionen im Menü. Drücken Sie die Taste MENU. Daraufhin erscheint das Hauptmenü der OSD-Steuerung.
  • Seite 14 Auswählen und Einstellen von Funktionen der Bildschirmanzeige (OSD) Hauptmenü Untermenü Beschreibung BILD Einstellen der Helligkeit des HELLIGKEIT Bildschirms. KONTRAST Einstellen des Bildschirmkontrastes. GAMMA Legen Sie den gewünschten Gamma- Wert fest. -50/0/50 Auf dem Monitor zeigen hohe Gamma- Werte weißliche Bilder, niedrige MENU : Beenden Gamma-Werte dagegen Bilder mit : Verkleinern...
  • Seite 15 Auswählen und Einstellen von Funktionen der Bildschirmanzeige (OSD) Hauptmenü Untermenü Beschreibung BILDLAGE Verschieben des Bildes nach links bzw. HORIZONTAL rechts. Verschieben des Bildes nach oben bzw. VERTIKAL unten. MENU : Beenden : Verkleinern : Vergrößern SET : Anderes Untermenü auswählen GLEICHLAUF TAKT Verringern vertikaler Balken oder Streifen,...
  • Seite 16 Auswählen und Einstellen von Funktionen der Bildschirmanzeige (OSD) Hauptmenü Untermenü Beschreibung INSTALLATION SPRACHE Wählen Sie hier die Sprache, in der die Funktionen angezeigt werden sollen. Einstellen der Position des OSD-Fensters auf BILDLAGE dem Bildschirm. WEISS Wenn das Ausgangssignal der Videokarte BALANCE nicht die Spezifikationen erfüllt, sind möglicherweise die Farben auf Grund von...
  • Seite 17 Auswählen und Einstellen von Funktionen der Bildschirmanzeige (OSD) Die Bildschirmanzeige (OSD) erscheint, wenn Sie die Taste am Monitor drücken. Menüname Symbole Untermenüs FLATRON F-ENGINE Bildschirm, wenn Bildschirm, wenn nicht angewendet angewendet Wenn Sie F-Engine ausführen, werden zwei Schattierungen wie abgebildet angezeigt. Der Bildschirm mit der angewendeten Einstellung wird links angezeigt, der Bildschirm mit der nicht angewendeten Einstellung auf der rechten Seite.
  • Seite 18 Fehleranalyse Überprüfen Sie folgende Punkte, bevor Sie sich an den Kundendienst wenden. Kein Bild zu sehen ● Ist das Netzkabel des • Überprüfen Sie das Netzkabel auf richtigen Sitz Displays angeschlossen? am Display und an der Steckdose. ● Leuchtet die •...
  • Seite 19: Falsche Bilddarstellung Auf Dem Display

    Fehleranalyse Falsche Bilddarstellung auf dem Display ● Falsche Position auf • Drücken Sie die Taste AUTO/SET, um die dem Display. Darstellung des Displays automatisch optimal einzustellen. Sind die Ergebnisse nicht zufriedenstellend, stellen Sie die Bildposition mit dem Symbol für H Position und V Position auf der Bildschirmanzeige (OSD) ein.
  • Seite 20 Fehleranalyse Falsche Bilddarstellung auf dem Display ● Die Bildschirmfarbe ist • Überprüfen Sie, ob das Signalkabel richtig monochrom oder nicht angeschlossen ist. Befestigen Sie es ggf. mit einem normal. Schraubendreher. • Achten Sie darauf, dass die Grafikkarte vorschriftsmäßig in den Steckplatz eingesetzt ist. •...
  • Seite 21: Technische Daten

    Technische Daten L225WS 22 Zoll (55,868 cm) Flachbildschirm Aktivmatrix-TFT LCD Display Antireflexbeschichtung 22 Zoll Bilddiagonale 0,282*0,282 mm Pixelabstand Horizontale Freq. 30 - 83 kHz (Automatisch) Sync-Eingang Vertikale Freq. 56 - 75 Hz (Automatisch) Eingangsform Separat TTL, Positiv/Negativ SOG (Sync On Green)
  • Seite 22: Voreingestellte Modi (Auflösung)

    Technische Daten Voreingestellte Modi (Auflösung) Bildschirm-Modi (Auflösung) Horizontale Freq. (kHz) Vertikale Freq. (Hz) 720 x 400 31,468 640 x 480 31,469 640 x 480 37,500 800 x 600 37,879 800 x 600 46,875 1024 x 768 48,363 1024 x 768 60,123 1152 x 864 67,500...
  • Seite 23: Installieren Der Halterung Für Die Wandmontage

    Installieren der Halterung für die Wandmontage Dieser Monitor erfüllt die Anforderungen für Wand- oder Wechselhalterungen. Legen Sie den Monitor mit der Vorderseite nach unten auf ein Kissen oder ein weiches Tuch. Verwenden Sie einen Schraubendreher zum Abbau des Ständers (siehe Abbildung). Installieren der Halterung für die Wandmontage.
  • Seite 24 Digitally yours...
