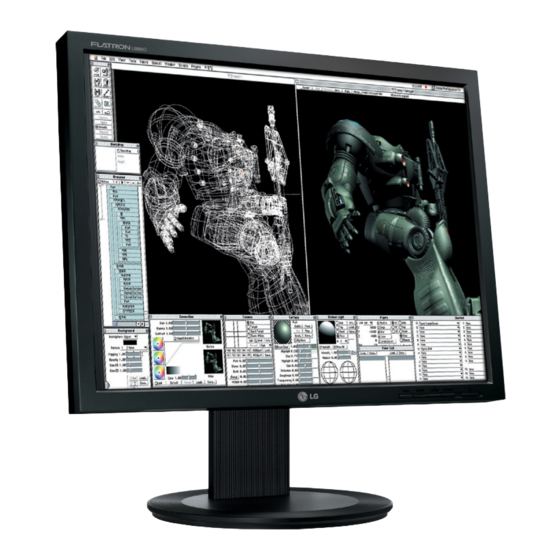

Benutzerhandbuch
L2000C
L2000CN
L2000CE
L
esen Sie unbedingt die Wichtigen Sicherheitsmaßnahmen, bevor Sie
das Produkt verwenden.
Bewahren Sie das Benutzerhandbuch (CD) griffbereit auf, falls Sie etwas
nachschlagen müssen.
B
eachten Sie das Etikett auf dem Produkt und teilen Sie Ihrem Händler die
darauf enthaltenen Informationen mit, falls Sie Serviceleistungen in
Anspruch nehmen möchten.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für LG L2000C
Inhaltszusammenfassung für LG L2000C
- Seite 1 Benutzerhandbuch L2000C L2000CN L2000CE esen Sie unbedingt die Wichtigen Sicherheitsmaßnahmen, bevor Sie das Produkt verwenden. Bewahren Sie das Benutzerhandbuch (CD) griffbereit auf, falls Sie etwas nachschlagen müssen. eachten Sie das Etikett auf dem Produkt und teilen Sie Ihrem Händler die darauf enthaltenen Informationen mit, falls Sie Serviceleistungen in Anspruch nehmen möchten.
-
Seite 2: Wichtige Sicherheitshinweise
Wichtige Sicherheitshinweise Dieses Gerät wurde so entwickelt und hergestellt, dass Ihre persönliche Sicherheit gewährleistet ist. Unsachgemäßer Gebrauch kann allerdings zur Gefahr eines elektrischen Schlags oder Brands führen. Damit die in diesem Display eingebauten Schutzvorrichtungen ihre Funktion ordnungsgemäß erfüllen, beachten Sie die folgenden Grundregeln für die Installation, Nutzung und Wartung des Geräts. - Seite 3 Wichtige Sicherheitshinweise Installation Stellen Sie keine Gegenstände auf das Netzkabel bzw. fahren Sie keine Gegenstände darüber, und stellen Sie das Display nicht an einem Ort auf, an dem das Netzkabel beschädigt werden kann. Verwenden Sie das Display nicht in der Nähe von Wasser, wie etwa einer Badewanne, eines Waschbeckens, einer Küchenspüle, eines Waschbehälters, auf nassem Boden oder in der Nähe eines Schwimmbeckens.
-
Seite 4: Anschließen Des Displays
Anschließen des Displays Bevor Sie das Display in Betrieb nehmen, achten Sie darauf, dass die Stromversorgung zum Gerät, zum Computersystem und zu anderen angeschlossenen Geräten unterbrochen ist. Anschließen des Standfußes / Abnehmen der Standplatte Legen Sie den Monitor mit der Vorderseite nach unten auf ein Kissen oder ein weiches Tuch. -
Seite 5: Positionieren Des Monitors
Anschließen des Displays Bevor Sie das Display in Betrieb nehmen, achten Sie darauf, dass die Stromversorgung zum Gerät, zum Computersystem und zu anderen angeschlossenen Geräten unterbrochen ist. Positionieren des Monitors Stellen Sie die Position des Bildschirms auf unterschiedliche Weise ein, um einen höchstmöglichen Komfort zu erreichen. -
Seite 6: Verwenden Des Computers
Anschließen des Displays Verwenden des Computers Stellen Sie den Monitor an einem geeigneten, gut belüfteten Ort in der Nähe Ihres Computers auf. Um die Höhe des Monitors einzustellen, muss die Sperre auf dem Ständer gelöst werden. Schließen Sie das Signalkabel an. Ziehen Sie die Rändelschrauben nach dem Anbringen fest, um die Verbindung zu sichern. -
Seite 7: Bedienelemente Auf Der Vorderseite
Bedienelemente Bedienelemente auf der Vorderseite Bedienelement Funktion Mit dieser Taste öffnen bzw. schließen Sie die MENU-Taste Bildschirmanzeige. OSD GESPERRT/ENTRIEGELT Mit dieser Funktion können Sie die aktuellen Steuereinstellungen sperren, damit sie nicht versehentlich geändert werden können. Halten Sie die Taste MENU mehrere Sekunden lang gedrückt. - Seite 8 Bildschirmanzeige (OSD) gehen. Damit wird das angezeigte Bild für die momentan gewählte Bildschirm- auflösung (Anzeigemodus) automatisch ideal eingestellt. Der optimale Anzeigemodus ist L2000C/L2000CN-Monitor: 1600 x 1200 L2000CE-Monitor: 1400 x 1050 Ein-/Aus-Schalter Mit dieser Taste schalten Sie das Display ein bzw. aus.
-
Seite 9: Einstellen Der Funktionen Der Bildschirmanzeige (Osd)
Einstellen der Funktionen der Bildschirmanzeige (OSD) Bildschirmeinstellung Die Bildgröße, -position und Funktionsparameter des Displays lassen sich mit Hilfe der gesteuerten Bildschirmanzeige (OSD) schnell und einfach einstellen. Nachstehend finden Sie ein kurzes Beispiel, um Sie mit der Verwendung der Bedienelemente vertraut zu machen. Im Folgenden erhalten Sie eine Übersicht über die möglichen Einstellungen und Auswahlmöglichkeiten mit Hilfe der Bildschirmanzeige (OSD). -
Seite 10: Auswählen Und Einstellen Von Funktionen Der Bildschirmanzeige (Osd)
Auswählen und Einstellen von Funktionen der Bildschirmanzeige (OSD) Die folgende Tabelle zeigt alle Funktionen, Einstellungen und Menüs der Bildschirmanzeige. Hauptmenü Untermenü Beschreibung HELLIGKEIT Einstellen der Helligkeit bzw. BILD des Kontrasts der KONTRAST Bildschirmdarstellung GAMMA sRGB Einstellen der VOREIN FARBSTEUERUNG Bildschirmfarben 6500K 9300K GRÜN... - Seite 11 Sie wissen nun, wie Sie eine Funktion innerhalb des OSD-Systems auswählen und einstellen. Nachstehend finden Sie die Symbole sowie deren Namen und Beschreibungen für alle Funktionen im Menü. Drücken Sie die Taste MENU. Daraufhin erscheint das Hauptmenü der OSD-Steuerung. Menüname Untermenüs Symbole Tastentipp...
- Seite 12 Auswählen und Einstellen von Funktionen der Bildschirmanzeige (OSD) Hauptmenü Untermenü Beschreibung BILD Einstellen der Helligkeit des HELLIGKEIT Bildschirms. KONTRAST Einstellen des Bildschirmkontrastes. Legen Sie den gewünschten Gamma- GAMMA Wert fest. -50/0/50 Auf dem Monitor zeigen hohe Gamma- Werte weißliche Bilder, niedrige MENU : Beenden Gamma-Werte dagegen Bilder mit : Verkleinern...
-
Seite 13: Installation
Auswählen und Einstellen von Funktionen der Bildschirmanzeige (OSD) Hauptmenü Untermenü Beschreibung GLEICHLAUF TAKT Verringern vertikaler Balken oder Streifen, die im Hintergrund des Bildschirms sichtbar sind. Die horizontale Bildschirmgröße ändert sich ebenfalls. Einstellen der Fokussierung des Bildschirms. TAKTRATE Mit dieser Funktion können Sie horizontale Störungen eliminieren und eine deutlichere bzw. - Seite 14 Auswählen und Einstellen von Funktionen der Bildschirmanzeige (OSD) Die OSD-Anzeige wird angezeigt, wenn Sie die Taste (-) auf der Vorderseite des Monitors drücken. Menüname Symbole Untermenüs FLATRON F-ENGINE Bildschirm, wenn Bildschirm, wenn nicht angewendet angewendet Wenn Sie F-ENGINE ausführen, werden zwei Töne wie abgebildet angezeigt.
- Seite 15 Fehleranalyse Überprüfen Sie folgende Punkte, bevor Sie sich an den Kundendienst wenden. Kein Bild zu sehen • Überprüfen Sie das Netzkabel auf richtigen Sitz Ist das Netzkabel des Displays angeschlossen? am Display und and der Stechdose. • Drücken Sie den Ein-/Ausschalter. Leuchtet die Betriebsanzeige? •...
- Seite 16 Fehleranalyse Falsche Bilddarstellung auf dem Display •Drücken Sie die Taste AUTO/SET, um die Falsche Position auf dem Display. Darstellung des Displays automatisch optimal einzustellen. Sind die Ergebnisse nicht zufriedenstellend, stellen Sie die Bildposition mit dem Symbol für H Position und V Position auf der Bildschirmanzeige (OSD) ein. •Gehen Sie zu Systemsteuerung -->...
- Seite 17 Fehleranalyse Haben Sie den Displaytreiber installiert? •Installieren Sie den Displaytreiber von der Haben Sie den Displaytreiber entsprechenden CD (oder Diskette), die mit installiert? dem Display geliefert wurde. Oder laden Sie den Treiber von unserer Website herunter: http://www.lge.com. • Überprüfen Sie, ob die Grafikkarte die Wird die Meldung "Monitor nicht erkannt, Plug&Play-Funktion unterstützt.
-
Seite 18: Technische Daten
Technische Daten L2000C/L2000CN 20,1 Zoll (51,0 cm) Flachbildschirm Aktivmatrix-TFT LCD Display Antireflextionsbeschichtung 20,1 Zoll Bilddiagonale 0,255 mm Pixelabstand Horizontale Freq. Analog : 28 - 83 kHz (Automatisch) Sync-Eingang Digital : 28 - 83 kHz (Automatisch) Vertikale Freq. 56 - 75 Hz (Automatisch) - Seite 19 Technische Daten L2000CE 20,1 Zoll (51,0 cm) Flachbildschirm Aktivmatrix-TFT LCD Display Antireflextionsbeschichtung 20,1 Zoll Bilddiagonale 0,291 mm Pixelabstand Horizontale Freq. Analog : 28 - 83 kHz (Automatisch) Sync-Eingang Digital : 28 - 83 kHz (Automatisch) Vertikale Freq. 56 - 75 Hz (Automatisch) Eingangsform Separat TTL, Positiv/Negativ SOG (Sync On Green)
- Seite 20 Technische Daten Neig-/Schwenkfuß Fest verbunden ( ), Abnehmbar ( O ) Netzkabel Für Netzsteckdose oder PC-Anschluss HINWEIS Alle Informationen in diesem Dokument können ohne Vorankündigung geändert werden.
-
Seite 21: Voreingestellte Modi (Auflösung)
Technische Daten Voreingestellte Modi (Auflösung) L2000C/L2000CN-Monitor Bildschirm-Modi (Auflösung) Horizontale Freq. (kHz) Vertikale Freq. (Hz) 31,47 640 x 350 70,09 31,47 640 x 480 59,94 37,50 640 x 480 31,47 720 x 400 70,08 37,88 800 x 600 60,32 46,88 800 x 600... -
Seite 22: Signalanschlussbelegungen
Technische Daten Anzeige LED-Farbe Modus Ein-Modus Blau Ruhezustand Bernsteinfarben Ausgeschaltet Signalanschlussbelegungen DVI-D-Anschluss Signal (DVI-D) Signal (DVI-D) Hot-Plug-Erkennung T. M. D. S. Data2- T. M. D. S. Data2+ T. M. D. S. Data0- T. M. D. S. Data0+ T. M. D. S. Data2/4-Abschirmung T. - Seite 23 So montieren Sie die dem VESA-Standard entsprechende Wandaufhängung VESA Wandmontage An einem weiteren Objekt angeschlossen (Modell mit Ständer oder zur Wandbefestigung.Dieser Monitor kann mit VESA-Befestigungen angebracht werden VESA- Befestigungen sind nicht im Lieferumfang enthalten.) Zusätzliche Informationen entnehmen Sie bitte den dem VESA-Standard entsprechenden Anweisungen zur Wandmontage.
