Bauanleitung 118772
Metall-Roboter
1
2a

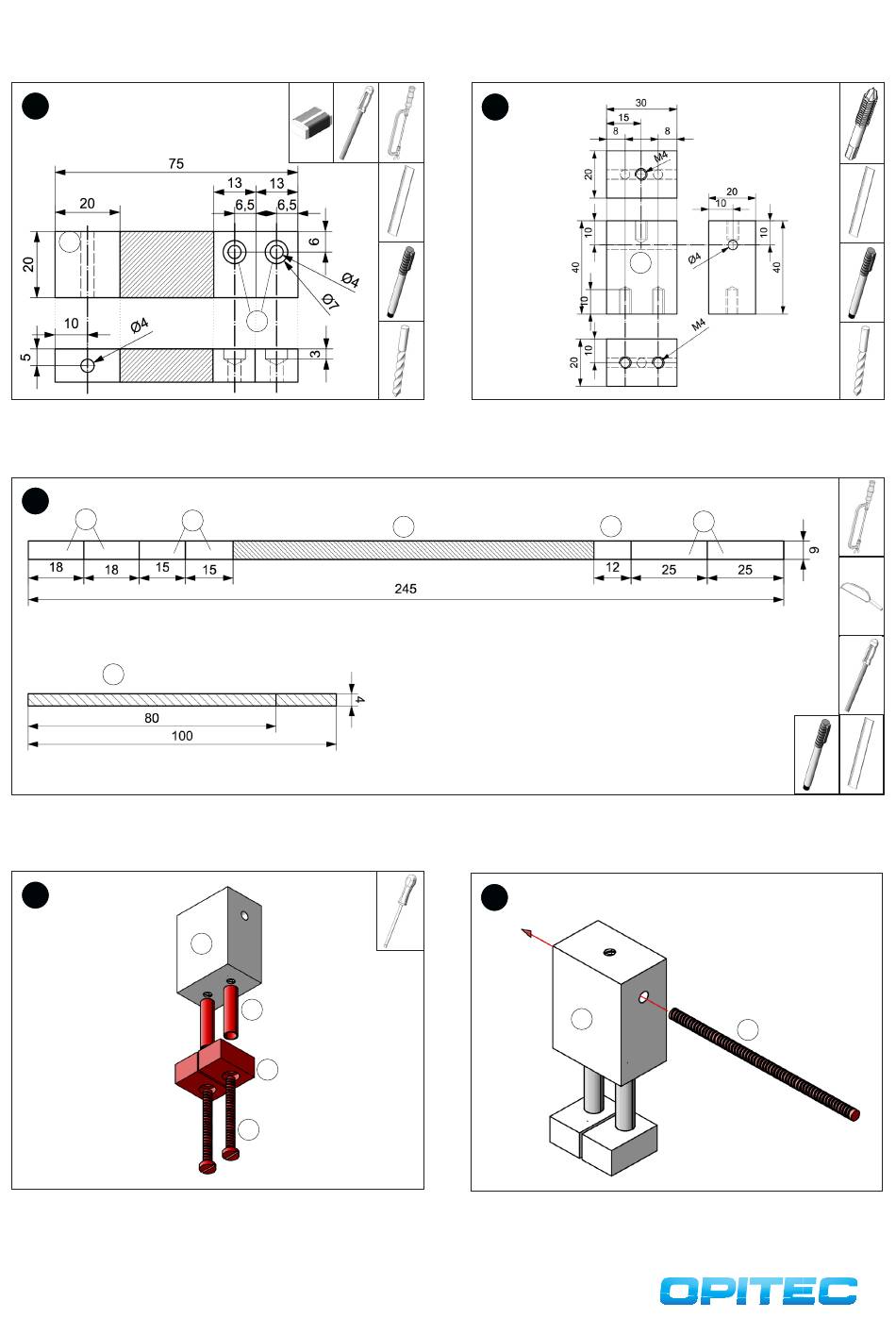

Vom Alu-Vierkant (2) nach Bemaßung mit der Metallbügelsäge die Teile
(2a+2b) ablängen. Anschließend die ø4 mm Bohrung im Kopf (2a) sowie
den Füßen (2b) durchbohren. Eine Sacklochbohrung (ø7) in beiden Füßen
3 mm tief bohren. Oberfläche anschließend schlichten oder schleifen.
3
4a
3
Auf dem Messingrohr die Teile (4a-4c) anzeichnen und mit der Metallbügelsäge oder Handsäge mit Metallsägeblatt ablängen und die Sägeschnitte
entgraten. Die Gewindestange (3) mit der Metallbügelsäge auf 80mm kürzen und entgraten.
5
Die beiden Fußteile (2b) mit der Sacklochbohrung nach unten mit
jeweils einer Schraube (8) sowie den beiden Messingrohrteilen (4d) in
den Gewindebohrungen im Korpus (1) von unten einschrauben.
2
2b
4b
1
4d
2b
8
2
ø4
ø7
Position der Bohrungen im Korpus (1) nach Bemaßung anreißen. Die
M4 Gewinde mit ø 3,3mm vorbohren. Anschließend die M4 Gewinde
schneiden. Bohrung ø4mm durchbohren. Oberfläche mit einer Werk-
stattfeile schlichten oder mit Schleifpapier sauber verschleifen.
4
5
Die Gewindestange (3) wie abgebildet durch die seitliche Bohrung im
Korpus (1) schieben und ausmitteln.
1
4d
4c
1
3
M4
ø4
ø7
