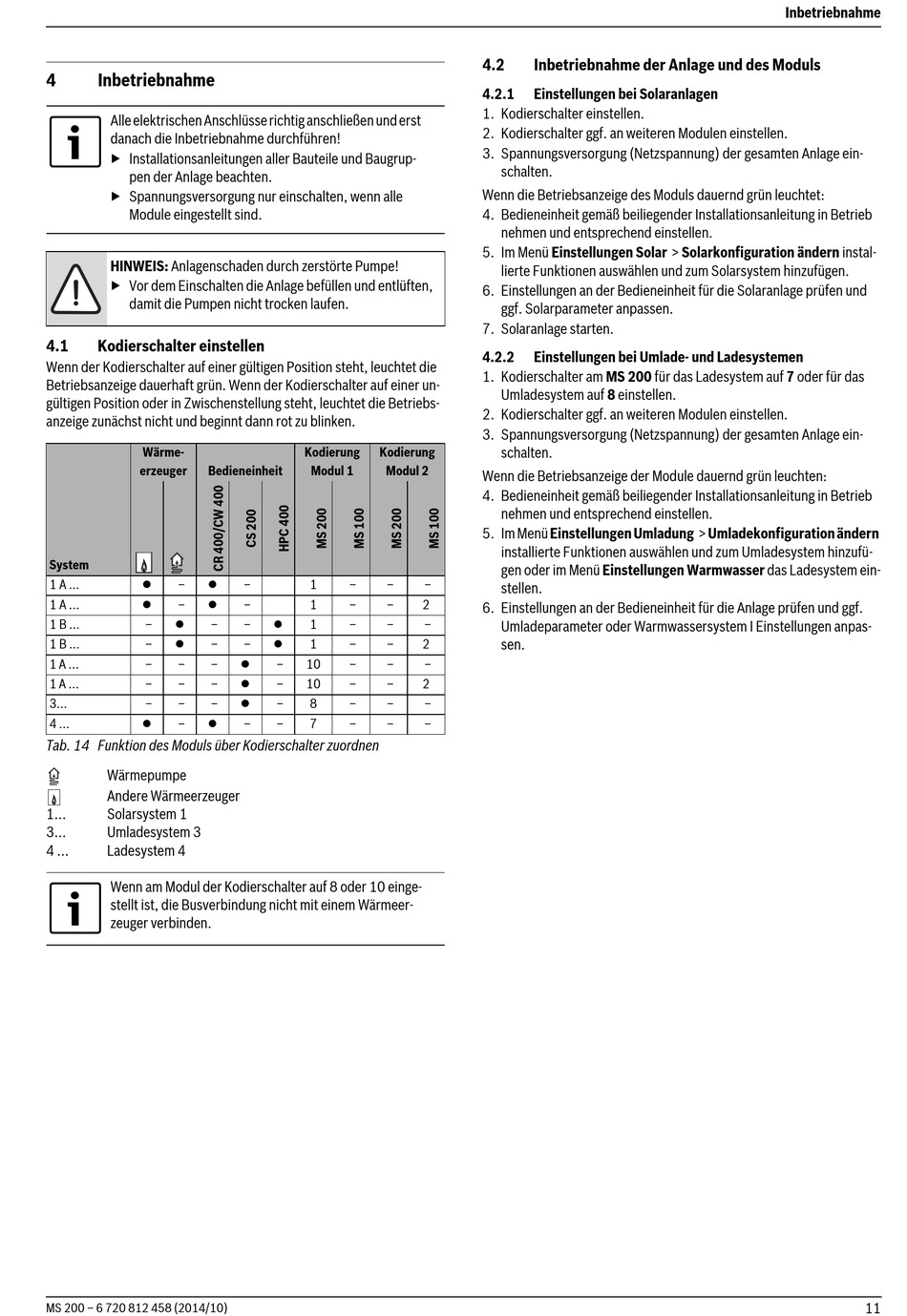

Inbetriebnahme

Alle elektrischen Anschlüsse richtig anschließen und erst
danach die Inbetriebnahme durchführen!
▶ Installationsanleitungen aller Bauteile und Baugrup-
pen der Anlage beachten.
▶ Spannungsversorgung nur einschalten, wenn alle
Module eingestellt sind.
HINWEIS: Anlagenschaden durch zerstörte Pumpe!
▶ Vor dem Einschalten die Anlage befüllen und entlüften,
damit die Pumpen nicht trocken laufen.
4.1

Kodierschalter einstellen

Wenn der Kodierschalter auf einer gültigen Position steht, leuchtet die
Betriebsanzeige dauerhaft grün. Wenn der Kodierschalter auf einer un-
gültigen Position oder in Zwischenstellung steht, leuchtet die Betriebs-
anzeige zunächst nicht und beginnt dann rot zu blinken.
Wärme-
erzeuger Bedieneinheit
System
 
1 A ... –
 
1 A ... –

1 B ... – –

1 B ... – –
1 A ... – – –
1 A ... – – –
3... – – –
 
4 ... –
Tab. 14 Funktion des Moduls über Kodierschalter zuordnen
Wärmepumpe
Andere Wärmeerzeuger
1... Solarsystem 1
3... Umladesystem 3
4 ... Ladesystem 4
Wenn am Modul der Kodierschalter auf 8 oder 10 einge-
stellt ist, die Busverbindung nicht mit einem Wärmeer-
zeuger verbinden.
MS 200 – 6 720 812 458 (2014/10)
Kodierung Kodierung
Modul 1 Modul 2
– 1 – –
– 1 – –

– 1 – –

– 1 – –

– 10 – –

– 10 – –

– 8 – –
– – 7 – –
4.2

Inbetriebnahme der Anlage und des Moduls

4.2.1

Einstellungen bei Solaranlagen

1. Kodierschalter einstellen.
2. Kodierschalter ggf. an weiteren Modulen einstellen.
3. Spannungsversorgung (Netzspannung) der gesamten Anlage ein-
schalten.
Wenn die Betriebsanzeige des Moduls dauernd grün leuchtet:
4. Bedieneinheit gemäß beiliegender Installationsanleitung in Betrieb
nehmen und entsprechend einstellen.
5. Im Menü Einstellungen Solar > Solarkonfiguration ändern instal-
lierte Funktionen auswählen und zum Solarsystem hinzufügen.
6. Einstellungen an der Bedieneinheit für die Solaranlage prüfen und
ggf. Solarparameter anpassen.
7. Solaranlage starten.
4.2.2

Einstellungen bei Umlade- und Ladesystemen

1. Kodierschalter am MS 200 für das Ladesystem auf 7 oder für das
Umladesystem auf 8 einstellen.
2. Kodierschalter ggf. an weiteren Modulen einstellen.
3. Spannungsversorgung (Netzspannung) der gesamten Anlage ein-
schalten.
Wenn die Betriebsanzeige der Module dauernd grün leuchten:
4. Bedieneinheit gemäß beiliegender Installationsanleitung in Betrieb
nehmen und entsprechend einstellen.
5. Im Menü Einstellungen Umladung > Umladekonfiguration ändern
installierte Funktionen auswählen und zum Umladesystem hinzufü-
gen oder im Menü Einstellungen Warmwasser das Ladesystem ein-
–
stellen.
2
6. Einstellungen an der Bedieneinheit für die Anlage prüfen und ggf.
–
Umladeparameter oder Warmwassersystem I Einstellungen anpas-
2 sen.
–
2
–
–
Inbetriebnahme
