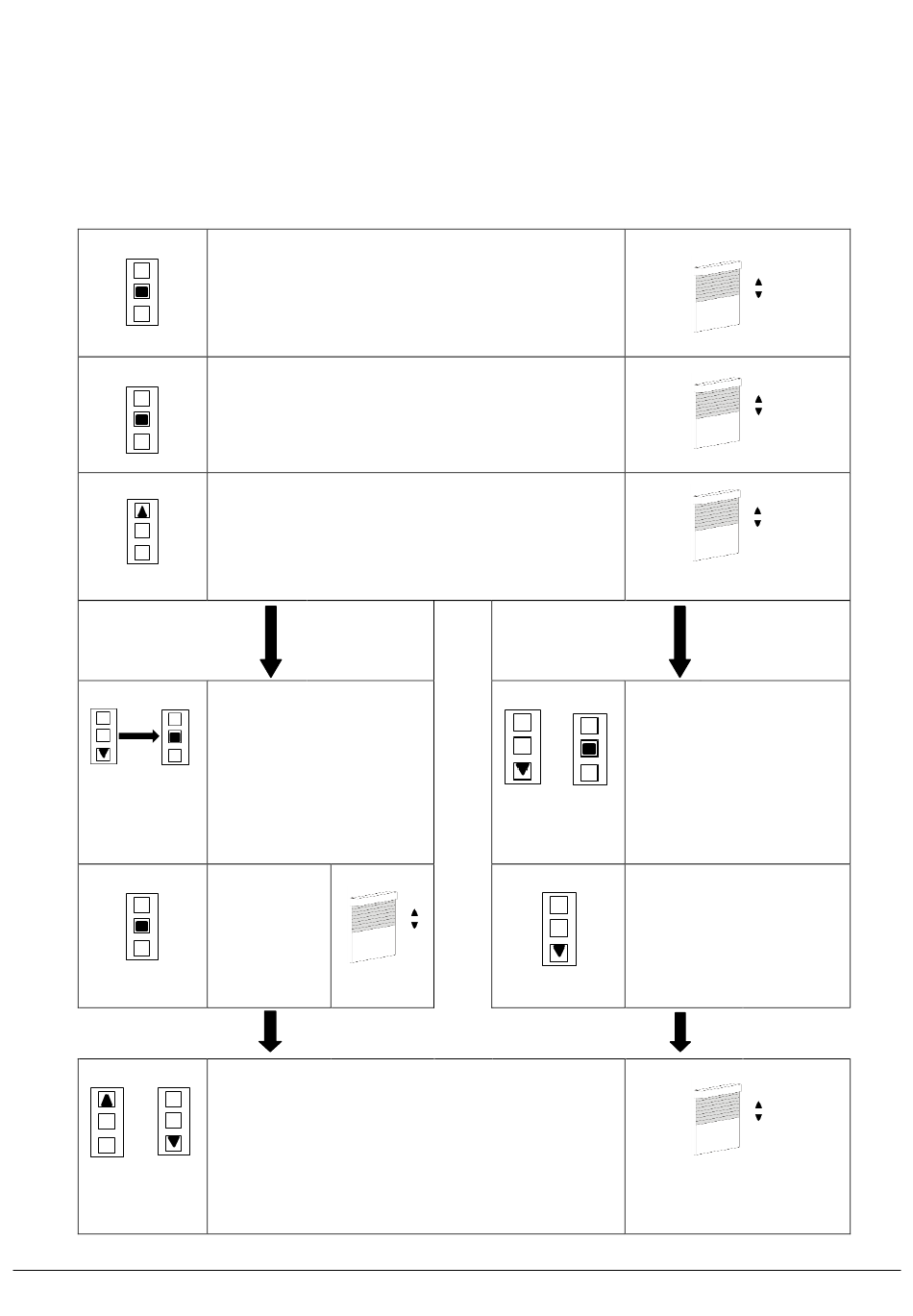

12. Einstellen der Endpositionen

12.1 Einstellen der unteren Endposition

A. Feste Endposition einstellen
B. Endposition durch Fahren gegen den Anschlag

Motor in Einlernmodus versetzen:

Halten Sie die STOPP-Taste vom eingelernten Sender so
lange eingedrückt, bis sich der Motor kurz in beide
Richtungen dreht.
EINGEDRÜCKT
HALTEN
Drücken Sie jetzt innerhalb von 5 Sek. kurz auf die STOPP-
Taste des Senders. Daraufhin gibt der Motor eine
Bestätigung.
KURZ
Drücken Sie jetzt innerhalb von 5 Sek. kurz auf die HOCH-
Taste des Senders. Daraufhin gibt der Motor eine
Bestätigung, durch 2 kurze Bewegungen hoch und runter.
Der Motor ist jetzt im Programmiermodus für die
KURZ
Endlageneinstellung.
A
Steuern Sie jetzt den Motor in
die gewünschte untere Position
und
STOPP-Taste.
UNTERE
POSITION
Halten Sie die
STOPP-Taste so
lange
eingedrückt, bis
der Motor diese
Position
EINGEDRÜCKT
bestätigt.
HALTEN
Feineinstellung feste Endlage:
Sie haben jetzt die Möglichkeit die Endposition genau
festzulegen, indem Sie die HOCH- bzw. RUNTER-Taste so
lange eingedrückt halten, bis die gewünschte Position
oder
erreicht ist. Der Motor bewegt sich hierbei in kleinen
Schritten in die gewünschte Richtung.
Anschlag-Entlastung des Anschlags:
FEIN-
Mit der HOCH Taste können Sie punktgenau eine
EINSTELLUNG
gewünschte Entlastung des Anschlags einstellen. Diese
Entspannung wird bei jedem Runter/Ausfahren ausgeführt,
nachdem der Anschlag erreicht ist.
FAAC BV;
Transportweg 12-01; NL-7007 CN Doetinchem; Tel.: 0049 30 5679 6645; Fax.: 0049 30 2240 9006
Feste
Endposition
einstellen.
drücken Sie auf die
B
GEGEN
ANSCHLAG
9
Motor stoppt gegen
Anschlag.
Nur mit festen
Wellenverbindern
Steuer Sie den Motor in
Richtung der unteren und
stoppen 5-10 cm vor dem
Anschlag.Dadurch reduzieren
Sie ab dieser Position das
Drehmoment, mit dem der
Motor gegen den Anschlag
fährt.
Den Motor in die Richtung der
unteren Position steuern.
Der Motor stoppt jetzt
automatisch beim Erreichen
des unteren Anschlags.
2X
