Montage

Vor der Montage ist folgendes auszuwählen:
1. Adapter und Mitnehmer (Abb.1, Bez. 2 und 3), die sich am besten für die zu bewegende
Welle eignen.
2. Für die Anwendung am besten geeignete Motorlager (Abb.1, Bez.7).
3.1

Montage des Adaptersets

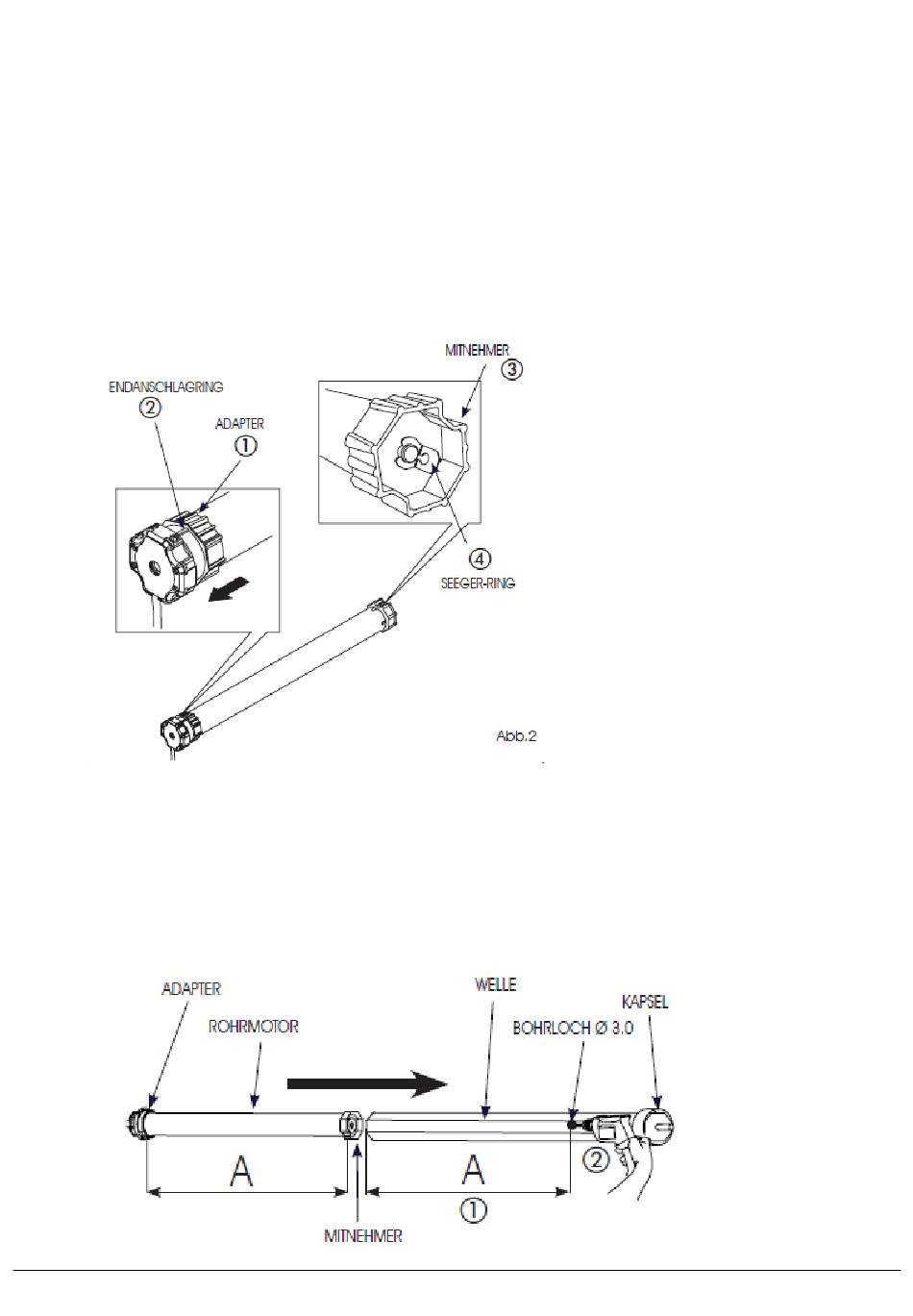

1. Den Adapter (Abb.2, Bez.1) so weit über das Motorrohr schieben, bis er vollständig in
der im Endschalterring enthaltenen Führung festsitzt (Abb.2, Bez.2).Den Mitnehmer
(Abb.2, Bez.3) auf die Motorwelle stecken und mit dem im Lieferumfang enthaltenen
Seeger-Ring sichern. (Abb.2, Bez.4).
3.2

Installation des Rohrmotors

1. Mit einem Bohrer Ø 3 mm ein Bohrloch in die Welle (Abb.3,Bez.2) im Abstand A (Abb.3,
Bez. 1) bohren (hierzu Bezug auf die Tabelle 1 nehmen).
2. Den zusammengebauten Rohrmotor so weit in die Welle einführen, bis der Adapter
vollkommen in der Welle sitzt (Abb.4, Bez.1).
3. Den Mitnehmer mit Hilfe einer selbstschneidenden Schraube 4x10, die in das zuvor
gebohrte Loch eingesetzt wird, an der Welle befestigen (siehe Abb.4 Bez.2).
