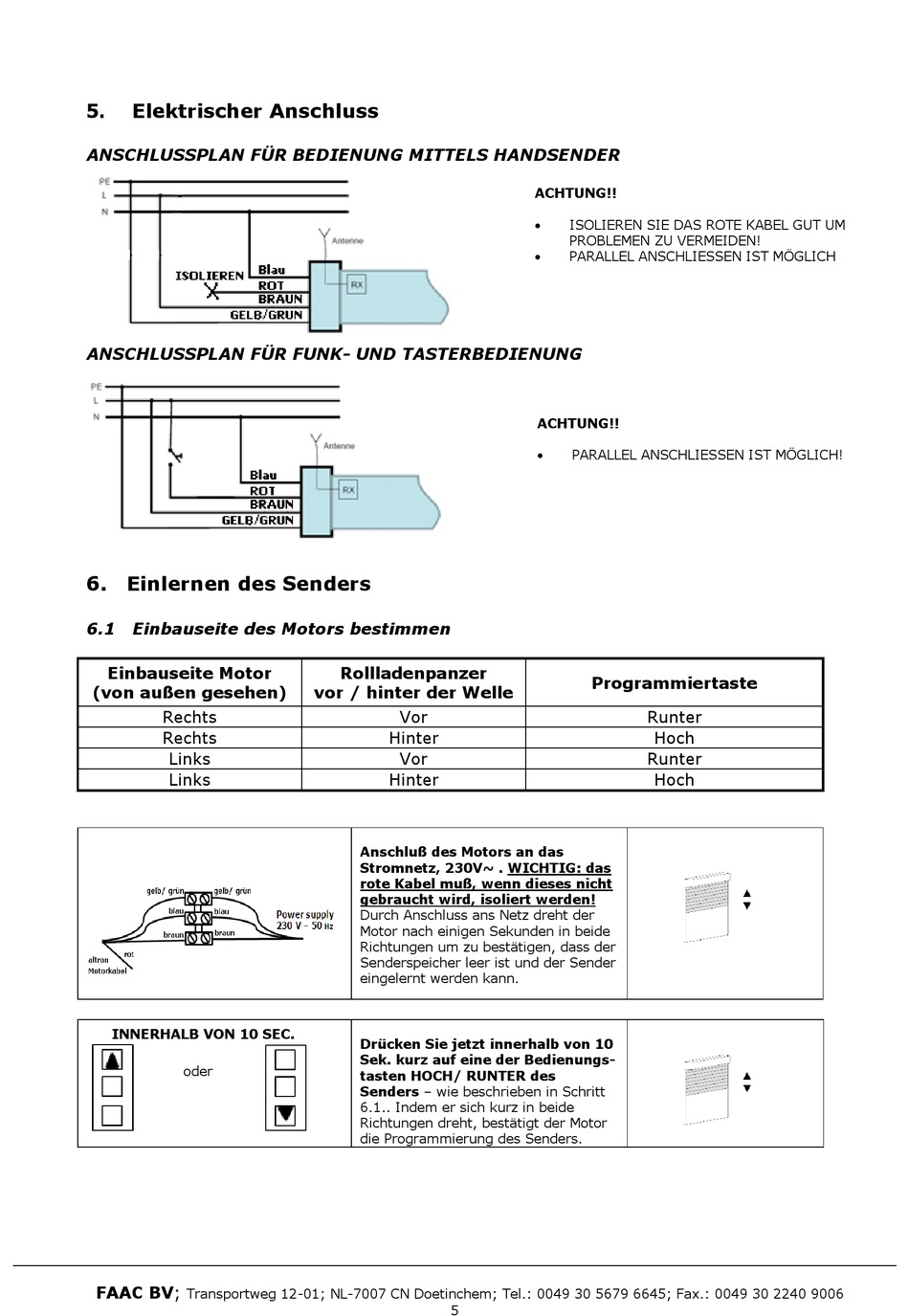

Elektrischer Anschluss
ANSCHLUSSPLAN FÜR BEDIENUNG MITTELS HANDSENDER
ANSCHLUSSPLAN FÜR FUNK- UND TASTERBEDIENUNG
6. Einlernen des Senders
6.1
Einbauseite des Motors bestimmen
Einbauseite Motor
(von außen gesehen)
Rechts
Rechts
Links
Links
INNERHALB VON 10 SEC.
oder
FAAC BV;
Transportweg 12-01; NL-7007 CN Doetinchem; Tel.: 0049 30 5679 6645; Fax.: 0049 30 2240 9006
Rollladenpanzer
vor / hinter der Welle
Vor
Hinter
Vor
Hinter
Anschluß des Motors an das
Stromnetz, 230V~ . WICHTIG: das
rote Kabel muß, wenn dieses nicht
gebraucht wird, isoliert werden!
Durch Anschluss ans Netz dreht der
Motor nach einigen Sekunden in beide
Richtungen um zu bestätigen, dass der
Senderspeicher leer ist und der Sender
eingelernt werden kann.
Drücken Sie jetzt innerhalb von 10
Sek. kurz auf eine der Bedienungs-
tasten HOCH/ RUNTER des
Senders – wie beschrieben in Schritt
6.1.. Indem er sich kurz in beide
Richtungen dreht, bestätigt der Motor
die Programmierung des Senders.
5
ACHTUNG!!
ISOLIEREN SIE DAS ROTE KABEL GUT UM
PROBLEMEN ZU VERMEIDEN!
PARALLEL ANSCHLIESSEN IST MÖGLICH
ACHTUNG!!
PARALLEL ANSCHLIESSEN IST MÖGLICH!
Programmiertaste
Runter
Hoch
Runter
Hoch
