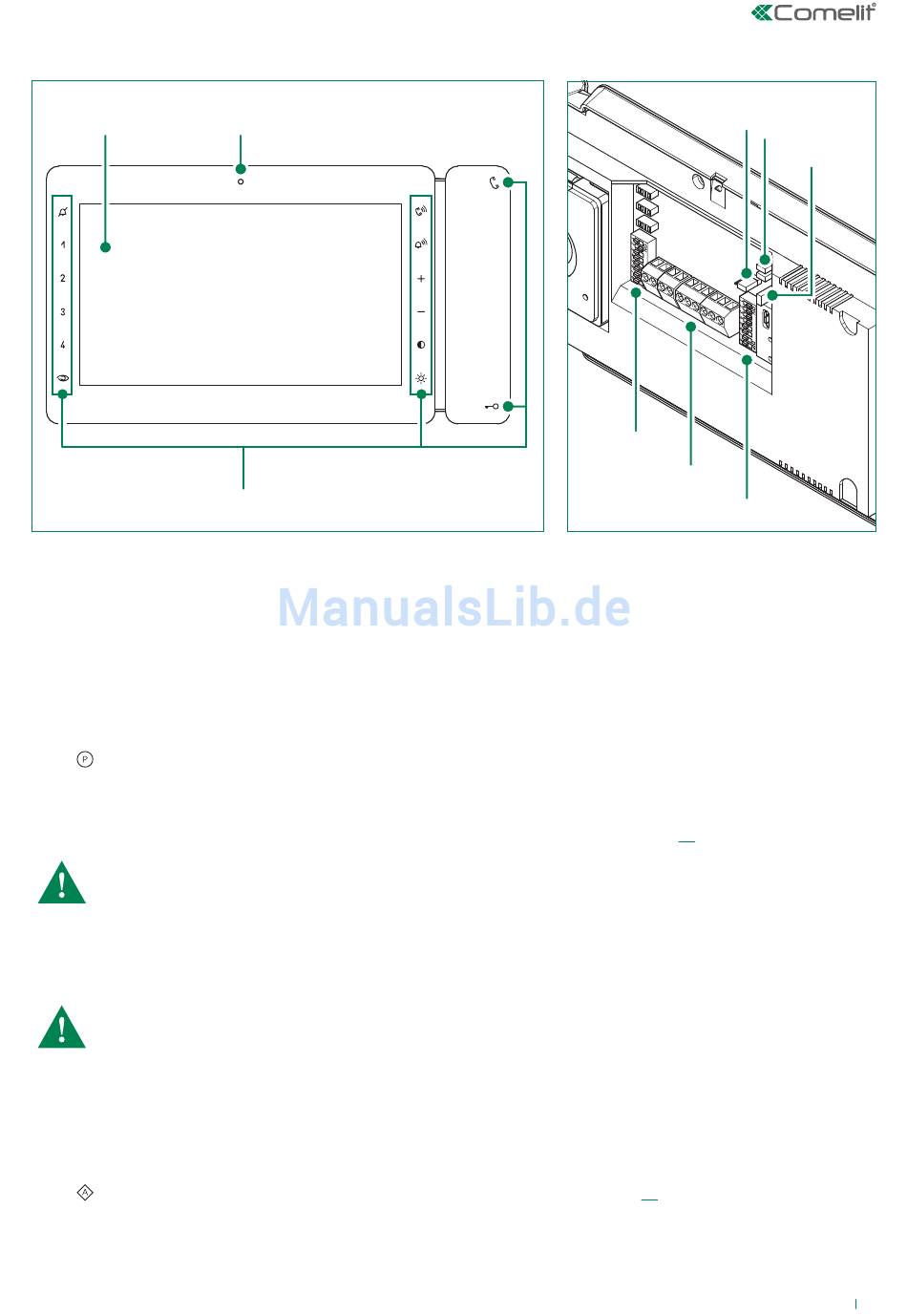

Beschreibung des Monitors

1
1. LCD-Farbbildschirm 7"
2. Mikrofon
3. Berührungsempfindliche Tasten/Led
4. CV6
Position A = Kontakt IN1-IN2 > LED (Werkeinstellung)
Position B = Kontakt CFP2-IN1 > ALARM/TÜRÖFFNER/RELAIS
5. CV1 CV2 Steckbrücke für separate Stromversorgung
6. CV5 Steckbrücke zum Schließen des Videosignals
7. S2
Mikroschalter für Spezialprogrammierungen
DIP-Schalter 1-2-3-4 für die Programmierung der Tastenfunktionen
DIP 5-6 Zugriff auf die Programmierungen
DIP 7 für die Einstellung der Versorgungsspannung (siehe Schaltpläne und Varianten ab Seite 19) Voreinstellung = OFF
Für Anlagen 2-Draht-KIT oder mit Art. 1210 DIP 7 auf ON stellen
DIP 8:
ON zusätzliche Grundplatte
OFF Hauptgrundplatte (Standard)
Maximal können 1 Hauptmonitor in Anlagen mit 2-Draht-KIT oder mit Art. 1210 und 2 Hauptmonitore in Anlagen mit
Art. 4888C eingestellt werden
8. Klemmleiste für den Anschluss an die Anlage:
CFP1 CFP2 Eingang Etagenruf
S+ S- Klemmen Zusatz-Läutewerk
IN1 IN2 Klemmen Eingang (programmierbar)
- + Klemmen für Stromversorgung
L L Anschlussklemmen Busleitung
9. S1 Mikroschalter für die Programmierung des Benutzercodes (siehe Tabelle auf Seite 17)
2
3
4 5
9
8
7
6
3
