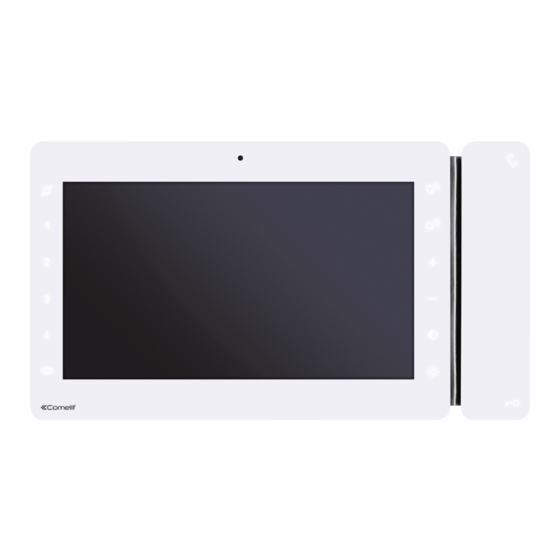

- Seite 1 TECHNISCHES HANDBUCH Technisches Handbuch 7-Zoll-Farbmonitor MAXI SBC Art. 6801W(/BM) Passion.Technology. Design.
-
Seite 2: Inhaltsverzeichnis
• Sämtliche Geräte dürfen ausschließlich für ihren bestimmungsgemäßen Verwendungszweck eingesetzt werden. Die Comelit Group S.p.A. übernimmt keine Haftung für einen unsachgemäßen Gebrauch der Geräte, für durch Dritte vorgenommene Änderungen oder die Verwendung von Nicht-Original-Zubehör und -Ersatzteilen. • Alle unsere Produkte erfüllen die Anforderungen der Richtlinie 2014/30/UE, 2014/35/UE, was durch die CE-Kennzeichnung bestätigt wird. -
Seite 3: Beschreibung Des Monitors
Beschreibung des Monitors 1. LCD-Farbbildschirm 7” 2. Mikrofon 3. Berührungsempfindliche Tasten/Led 4. CV6 Position A = Kontakt IN1-IN2 > LED (Werkeinstellung) Position B = Kontakt CFP2-IN1 > ALARM/TÜRÖFFNER/RELAIS 5. CV1 CV2 Steckbrücke für separate Stromversorgung 6. CV5 Steckbrücke zum Schließen des Videosignals 7. -
Seite 4: Beschreibung Der Berührungsempfindlichen Tasten
Beschreibung der berührungsempfindlichen Tasten Ca. 1 Sekunde warten, bevor Sie erneut dieselbe Taste drücken. Schnell aufeinander folgendes Drücken derselben Taste hebt den gesendeten Befehl auf. Taste Sprechtaste Taste Türöffner Taste 1-2-3-4 (programmierbar) Taste Selbsteinschaltung (programmierbar) Taste Mithörsperre Lautstärke Sprechtaste Taste Lautstärke Klingelton Taste Werterhöhung/Wertverminderung Kontrasttaste Helligkeitstaste... -
Seite 5: Installation
Installation Montage des 7-Zoll-Monitors Maxi SBC in Unterputzgehäuse Art. 6817 223 mm ALTO HAUT OBEN L min = 6 cm L max = 10 cm CLACK ! AUSBAU... -
Seite 6: Einbau: Aufputz (Art. 6820 - Optionale)
Einbau: Aufputz (Art. 6820 - optionale) 223 mm L min = 6,5 cm L max = 7 cm CLACK ! AUSBAU... -
Seite 7: Nstallation Auf Gipskartonwänden Mit Befestigungskit Art. 6118
nstallation auf Gipskartonwänden mit Befestigungskit Art. 6118 223 mm CLACK ! AUSBAU... -
Seite 8: Funktionsweise
Funktionsweise Aktivierung/Deaktivierung des Modus automatische Beantwortung 4 sec. f Anhaltende Berührung der Sprechtaste für 4 Sekunden » (AKTIVIERUNG) + LED Audio LEUCHTET KONTINUIERLICH » (DEAKTIVIERUNG) BEEP + LED Audio ERLOSCHEN Konfiguration des Monitors Basiskonfiguration der Touch-Tasten DIP S2 DIP 1 DIP 2 DIP 3 DIP 4... -
Seite 9: Erweiterte Konfiguration Des Monitors
Erweiterte Konfiguration des Monitors Hinweise Falls die Default-Konfigurationen (siehe Tabelle auf Seite 8) nicht den Anforderungen entsprechen, können die Tasten wie nachstehend beschrieben umprogrammiert werden. Am Schluss die DIP-Schalter 1-2-3-4 von S2 auf Kombination 1111 stellen (Einstellung PROG in den Konfigurations- Tabellen Seite 9-15). -
Seite 10: Tastenprogrammierung Für Interngespräch
Tastenprogrammierung für Interngespräch DIP S2 DIP S1 DIP 1 DIP 2 DIP 3 DIP 4 INTb INTb INTb ADRESSE INTb INTb PROG Beispiel 1 - alle Systeme (AUCH KIT!) - Allgemeine Intercom-Verbindung Auf dem Monitor mit Teilnehmercode 5 Programmierung P2 = allgemeiner Internruf, P3 = allgemeiner Internruf mit Adresse 9 Beispiel 2 - Selektiver Intercom-Anruf Auf dem Monitor mit Teilnehmercode 1 und Intercom-Adresse 1 Programmierung P2 = Internruf selektiv mit Adresse 2, P3 = Internruf selektiv mit Adresse 3... -
Seite 11: Direkte Programmierung Des Internrufs
Direkte Programmierung des Internrufs Ermöglicht die Programmierung der Interngespräche direkt an den Innensprechstellen. √ Erfordert 2 Installateure Phase 1: Programmierung aufrufen Installateur 1 und Installateur 2 führen an 2 Innensprechstellen folgende Arbeitsschritte aus: 1. Die DIP-Schalter 1-2-3-4 von S2 auf die Kombination 1111 stellen 2. -
Seite 12: Tastenprogrammierung Für Allgemeine Oder Codierte Relaissteuerung
Tastenprogrammierung für allgemeine oder codierte Relaissteuerung DIP S2 DIP S1 DIP 1 DIP 2 DIP 3 DIP 4 ADRESSE PROG Beispiel: Auf dem Monitor mit Teilnehmercode 5 Programmierung P1= allgemeine Relaissteuerung, = adressierte Relaissteuerung mit Code 125 Notieren Sie die Einstellungen der DIP-Schalter 1. -
Seite 13: Tastenprogrammierung Für Andere Funktionen
Tastenprogrammierung für andere Funktionen DIP S2 DIP S1 DIP 1 DIP 2 DIP 3 DIP 4 ADRESSE NULL NULL NULL NULL NULL NULL PROG Legende Turöffnertaste Sprechverbindung Selbsteinschaltung Ruf an Haupt-Pförtnerzentrale – nicht verwendbar bei Anlagen KIT Ruf an Zusatz-Pförtnerzentrale – nicht verwendbar bei Anlagen KIT Ruf an Wechselsprechgerät des Wachmanns Arztruf Notruf –... -
Seite 14: Programmierung Range
Programmierung range Die Einstellung von S2, S1 notieren und nach Abschluss der Programmierung wieder herstellen f Die Arbeitsschritte 1 bis 4 ausführen Niedrigste S2 DIP Adresse 1 2 3 4 5 6 Bereich 0 0 0 0 1 0 eingabe des Codes, TAB. -
Seite 15: Programmierung Led/Alarm/Türöffner/Relais
Programmierung LED/Alarm/Türöffner/Relais Die Einstellung von S2, S1 notieren und nach Abschluss der Programmierung wieder herstellen f Die Arbeitsschritte 1 bis 4 ausführen S2 DIP Eingang IN 1- IN 2 1 2 3 4 5 6 (Voreinstellung)* 0 0 0 1 1 0 Eingang CFP2- IN 1 ALARM** Eingang CFP2- IN 1... -
Seite 16: Änderung Der Klingeltöne Des Monitors
Änderung der Klingeltöne des Monitors 1. Die Taste niederdrücken, bis ein Bestätigungston ertönt (der Schritt ist nur möglich, wenn sich die Anlage in Ruhestellung befindet; andernfalls informiert die blinkende LED-Anzeige den Teilnehmer) 2. Kurz die Taste drücken: 1 Mal (es ertönt ein Bestätigungston), um den Rufton für Anrufe von einer Außensprechstelle zu ändern. 2 Mal (zwei Bestätigungstöne), um den Rufton für Anrufe von der Pförtnerzentrale zu ändern. -
Seite 17: Adressen Der Steigleitung
Adressen der Steigleitung TAB. A Dip switch Dip switch Dip switch Dip switch Dip switch Dip switch Dip switch Dip switch Code Code Code Code Code Code Code Code 1,2,3,4,5 1,3,4,5,6 1,2,4,5,7 1,4,5,6,7 1,2,3,5,8 1,3,5,6,8 1,2,5,7,8 2,3,4,5,6 3,4,5,7 2,4,5,6,7 4,5,8 2,3,5,6,8 3,5,7,8 1,2,3,4,5,6... -
Seite 18: Maximal Zulässige Entfernungen Mit Art. 4888C
6801W/ 1212/B 6801W/BM (MAX 1) A MAX B MAX F MAX H MAX D MAX Comelit Art. 4577/4579 1 mm2 (Ø 1,2 mm AWG 17) 200 m 200 m 50 m 100 m 100 m (655 feet) (655 feet) (165 feet) -
Seite 19: Anschlusspläne Mit Art. 4888C
Anschlusspläne mit Art. 4888C Anlage 1 Tür mit Video der Serie IKALL 1216 6801W/ 6801W/BM 1214/2C 1234 67 6601W/ 6601W/BM 1214/2C 1234 67 2628/ 2638 1214/2C 1234 67 6601W/ 6601W/BM 1214/2C 1234 67 2 3 4 4888C 230V 1595 120-230 V Bedieningsknop lokale deuropener 33436 4680C/4680KC... -
Seite 20: Anschluss In Kaskadenschaltung Von 2 Hauptmonitoren Mit Stromversorgung Über Mixer Art. 4888C
Anschluss in Kaskadenschaltung von 2 Hauptmonitoren mit Stromversorgung über Mixer Art. 4888C 1216 6801W/ 6801W/ 6801W/BM 6801W/BM 1214/2C 1234 67 1234 67 SB2/A19MX 4888C Anschluss über Abzweigung von 2 Hauptmonitoren und 1 Zusatzmonitor mit demselben Teilnehmercode (in Anlagen mit Art. 4888C) 1216 6801W/ 6801W/BM... -
Seite 21: Zulässige Entfernungen Mit Kit 8461X
1212/B 6801W/BM (MAX 1) 4893 A MAX B MAX D MAX Comelit Art. 4577/4579 1 mm2 (Ø 1,2 mm AWG 17) 200 m 100 m 100 m (655 feet) (330 feet) (328 feet) UTP5 cat. 5 0,2 mm2 (Ø 0,5 mm AWG 24) -
Seite 22: Zulässige Entfernungen Mit Art. 1210
4681 4681 A MAX B MAX C MAX H MAX D MAX Art. 1216 Comelit Art. 4577/4579 1 mm2 (Ø 1,2 mm AWG 17) 260 m 130 m 130 m 50 m 100 m (850 feet) (425 feet) (425 feet) -
Seite 23: Anschlusspläne Mit Kit 8461X Und Mit Art.1210
Anschlusspläne mit KIT 8461X und mit Art.1210 KIT 8461X: Einteilnehmerinstallation, Basisversion 6801W/ 6801W/BM 1234 67 110-240V 30 Vdc 30 Vdc 1209 4893 MXK/039QC Bedieningsknop lokale deuropener Anlage mit Art. 1210 6801W/ 1216 6801W/BM 1234 67 6801W/ 6801W/BM 1214/2C 1234 67 1214/2C 110-240V 1210... -
Seite 24: Kit 8461X Oder Anlage Mit Art. 1210: Zusatzmonitor Über Abzweigung Oder In Kaskadenschaltung
KIT 8461X oder Anlage mit Art. 1210: Zusatzmonitor über Abzweigung oder in Kaskadenschaltung 6801W/ 6801W/BM 1216 1214/2C 6801W/ 6801W/ 6801W/BM 6801W/BM 1214/2C 1209 1210 SB2/A24MXA KIT 8461X oder Anlage mit Art. 1210: Zusatzmonitor über Abzweigung 1216 6801W/ 6801W/BM 1214/2C 6801W/ 6801W/BM 1214/2C 1209/1210... -
Seite 25: Kit 8461X Oder Anlage Mit Art. 1210: 2 Zusatzmonitoren In Kaskadenschaltung
KIT 8461X oder Anlage mit Art. 1210: 2 Zusatzmonitoren in Kaskadenschaltung 6801W/ 6801W/BM 6801W/ 6801W/ 6801W/BM 6801W/BM 1209/1210 SB2/A23MX Anschluss des Hauptmonitors mit lokaler Stromversorgung 1216 1212/B 6801W/ 6801W/ 1214/2C 6801W/BM 6801W/BM 1234 67 1234 67 1209 1210 SB2/A19MXB Nutzung der LED für verschiedene Anwendungen 6801W/ 6801W/BM Bei Anliegen eines Signals an dieser Klemme blinkt die LED-Anzeige Privacy-Funktion aktiv/Anlage besetzt. -
Seite 26: Anschluss Von Rufwiederholungsgeräten (Art. 1229 Oder Art. 1122/A)
Anschluss von Rufwiederholungsgeräten (Art. 1229 oder Art. 1122/A) Jeweils nur ein Rufwiederholungsgerät pro Benutzercode anschließen. Im Fall des Anschlusses von induktiven Lasten empfiehlt sich die Verbindung mit einer Kapazität von 470nF in Parallelschaltung zu den C-NO Kontakten des Art. 1122/A. SB2V/AAK Anschlussvariante Rufsignale der Außensprechstellen Im Fall mehrerer Sprechstellen oder Monitor-Grundplatten mit gleichem... - Seite 28 w w w . c o m e l i t g r o u p . c o m Via Don Arrigoni, 5 - 24020 Rovetta (BG) - Italy...
