M O N T A G E - S C H R I T T E

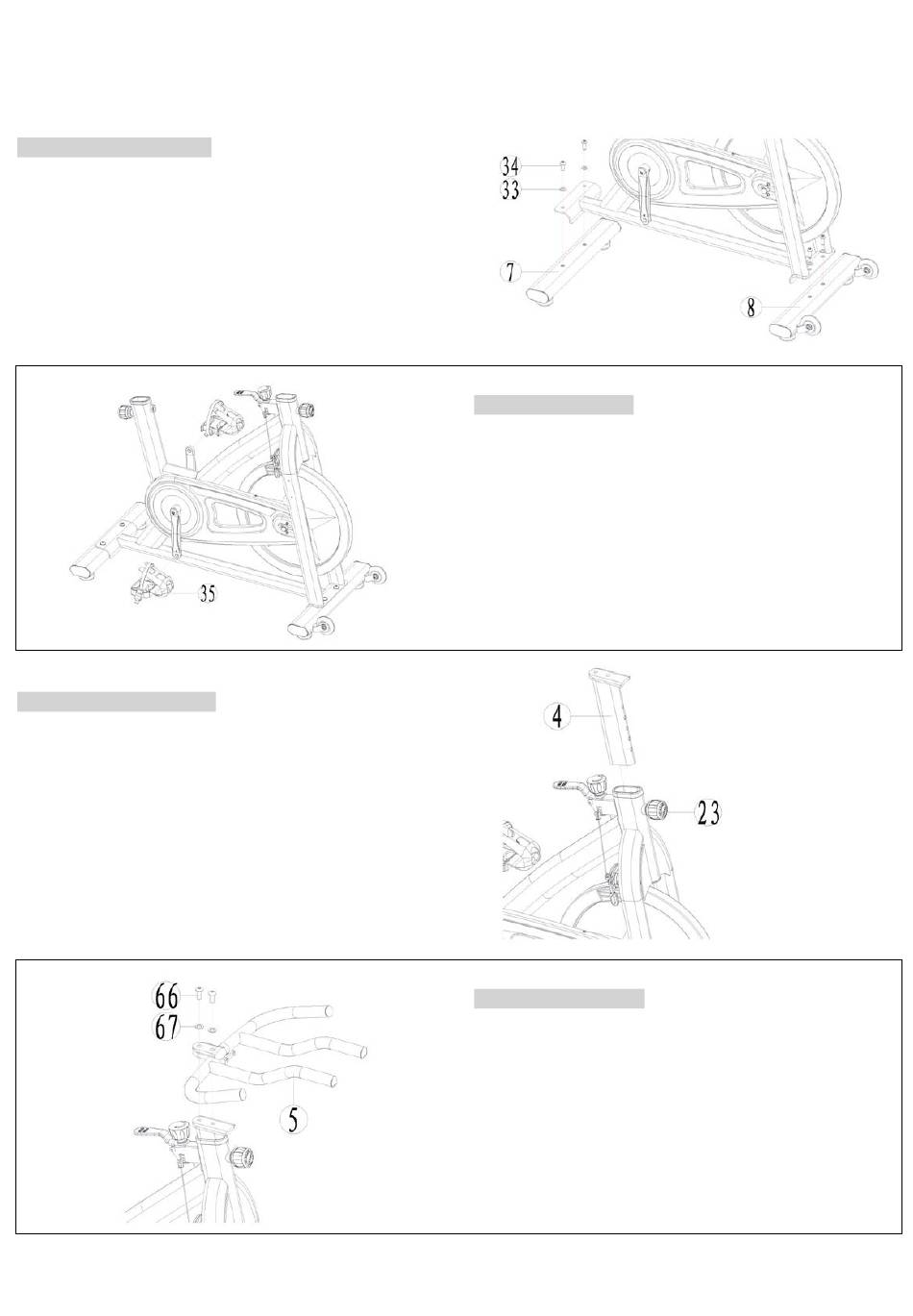

1 Montage der Bodenrohre
Befestigen Sie die Bodenrohre (7) und (8) am Hauptrahmen
mit 4 Innensechskantschrauben M10*25 (34) und 4
Unterlegscheiben 20*10*1.5 (33). Benutzen Sie hierzu
einen Innensechskantschlüssel.
3 Montage der Lenkersäule
Lockern Sie die Verschraubung (23) und führen Sie die
Lenkersäule (4) in die Führung des Hauptrahmens ein.
Achten Sie auf ein Einrasten der Verschraubung (23) in die
Lochung der Lenkersäule und ziehen Sie die Verschraubung
(23) handfest an.
2 Montage der Pedale
Befestigen Sie das linke und rechte Pedal (35) an den
Tretkurbeln mit Hilfe eines Maulschlüssels der Größe 15.
4 Montage des Lenkers
Befestigen
Sie
den
Innensechskantschrauben M10*25 (66) und 2 schwarzen
Unterlegscheiben 20*10*1.5 (67) auf der Lenkersäule.
Lenker
(5)
mit
2
schwarzen
