6.0 Interpretation der Ergebnisse

6.1 Positiver Fluss gegen negativer Fluss

Das Gerat ist fähig sowohl positiven als auch negativen (Vakuum) Fluss zu messen. Das Gerät detektiert
die Flussrichtung automatisch und weist entsprechend der Flussquelle einen positiven (+) oder negativen
(-) Flusswert zu, (Abbildung 6).
Das Gerät hat einen Arbeitsbereich von +0.50mL/min. bis +500mL/min. und -0.50mL/min. bis -
500mL/min. (Abbildung 7). Wenn der Fluss weniger als 0.50mL/min (positiver oder negativer Fluss)
zeigt die Anzeige "under range" an.
Wenn der Fluss 500mL/min. übertrifft (positiver oder negativer Fluss) zeigt die Anzeige "over range" an.
Übermäßig hohe Flussraten können das Gerät beschädigen. Wenn die Flussrate größer als 600mL/min.
ist schält das Gerät aus, und der Benutzer muss dann die Messung wiederholen.
ANMERKUNG: Die Einheit mL/min. ist gleichwertig mit ccm.

6.2 Flussbereichsanzeige

Das Gerät justiert automatisch die Auflösung der Anzeige, je nach
dem gemessenen Flussbereich. Tabelle IV zeigt die Auflösung der
Flussbereiche.
Tabelle IV Anzeigenauflösung gegen Flussbereich.
F F l l u u s s s s b b e e r r e e i i c c h h ( ( p p o o s s i i t t i i v v e e o o d d e e r r V V a a k k u u u u m m ) )
+/- 0.50 – 9.99
+/- 10.0 – 99.9
+/- 100 – 500
www.restek.com
A A n n z z e e i i g g e e n n a a u u f f l l ö ö s s u u n n g g ( ( m m L L / / m m i i n n . . ) )
0.01
0.1
1
- 22 -

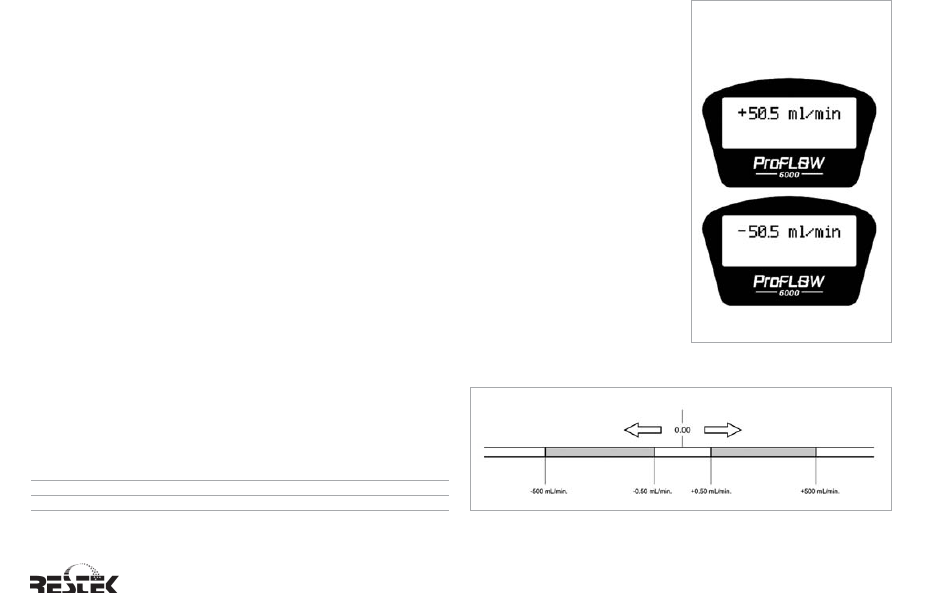

Abbildung 7 Beschreibung der Flussbereiche.
Negativer (Vakuum)
Flussbereich
Anzeige zeigt Anzeige zeigt
"over range" an (-) flow values an
Abbildung 6 Beispiel von
Flusswerten
Positiver Fluss
Negativer (Vakuum) Fluss
Positiver
Flussbereich
Anzeige Anzeige zeigt Anzeige zeigt
zeigt "under (+) flow values an "over range" an
range" an
