2 Gerätebeschreibung
97204 / 97205
35 Steuerluftanschluß
Belegung siehe Abschnitt 8.2.
36 Steuerluftanschluß
Belegung siehe Abschnitt 8.2.
37 Steuerluftanschluß
Belegung siehe Abschnitt 8.2.
38 Steuerluftanschluß
Belegung siehe Abschnitt 8.2.
39 Buchse
Hier wird der Rotor angeschlossen (Belegung siehe Abschnitt 8.1).
40 Buchse
Hier wird der Näherungsschalter angeschlossen (Belegung siehe Abschnitt 8.1.
41 Buchse
Hier wird der Näherungsschalter angeschlossen (Belegung siehe Abschnitt 8.1.
42 Buchse
Hier wird der Rotor angeschlossen (Belegung siehe Abschnitt 8.1.
43 Buchse
Hier wird der Näherungsschalter angeschlossen (Belegung siehe Abschnitt 8.1.
44 Buchse
Hier wird der Näherungsschalter angeschlossen (Belegung siehe Abschnitt 8.1.
45 Gerätestecker XS12/IN
Hier wird das 15polige Verbindungskabel vom Steuergerät angeschlossen
(Belegung siehe Abschnitt 8.1).

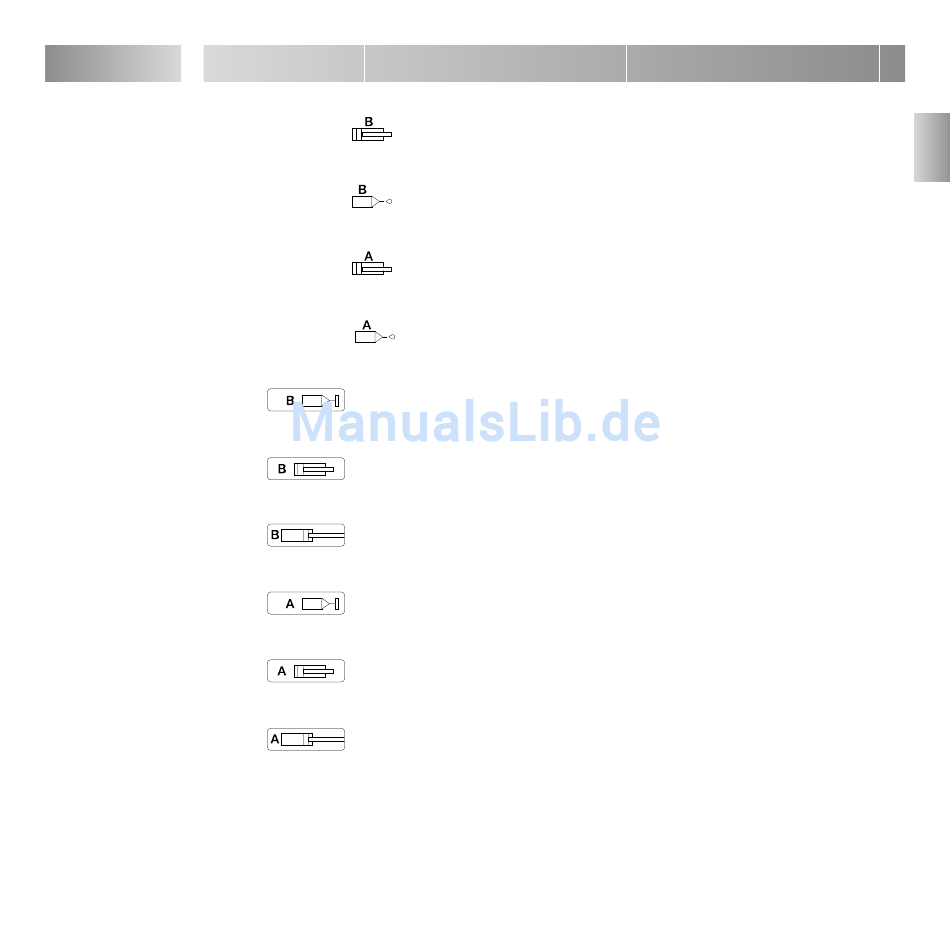

46 Verbindungskabel Steuergerät 97103 – Ventilinsel 97204
(Vorschub B), koaxial
(Dosierventil B), koaxial
(Vorschub A), koaxial
(Dosierventil A), koaxial
(Rotor B)
(Zylinder B, oben)
(Zylinder B, unten)
(Rotor A)
(Zylinder A, oben)
(Zylinder A, unten)
15
