Speed-Up Pool Set

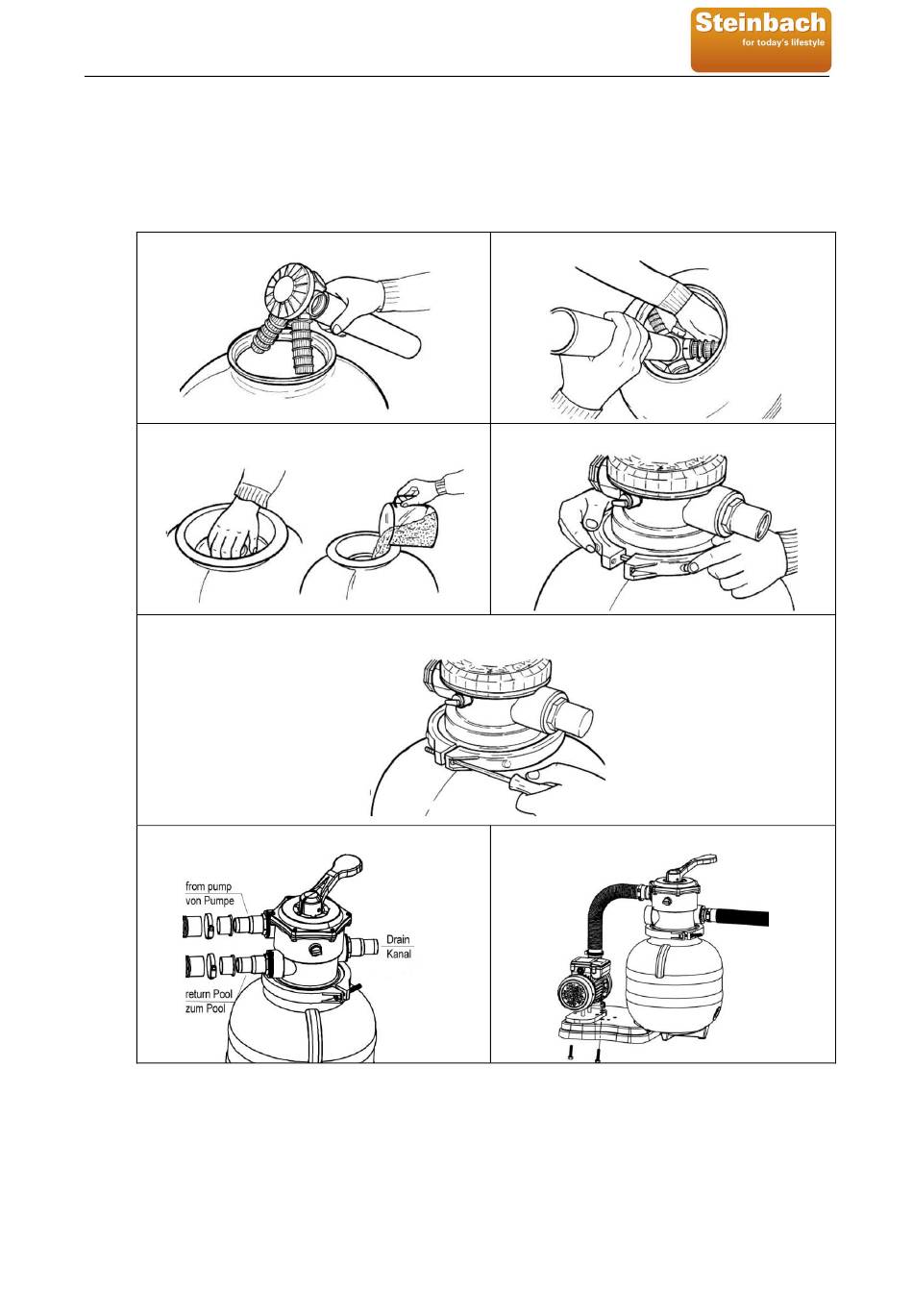

Für den Zusammenbau der Filteranlage beachten Sie folgende Reihenfolge:
1. Montage Filterfinger (Abbildung 1 + 2)
2. Befestigung Entleerungsschraube
3. Bei der Befüllung mit Sand (Abbildung 3, Korngröße 0,4–0,8 mm) benutzen Sie z. Schutz des Standroh-
res den beigefügten Zentrierer. Die maximale Füllhöhe beträgt ca. ¾ der Kesselhöhe.
4. Montage 7-Wege-Ventil (Abbildung 4 + 5)
5. Anschluss Filterpumpe (Abbildung 6 + 7)
2012_V3
Abbildung 1
Abbildung 3
Abbildung 5
Abbildung 6
Seite 8 von 11
Abbildung 2
Abbildung 4
Abbildung 7
