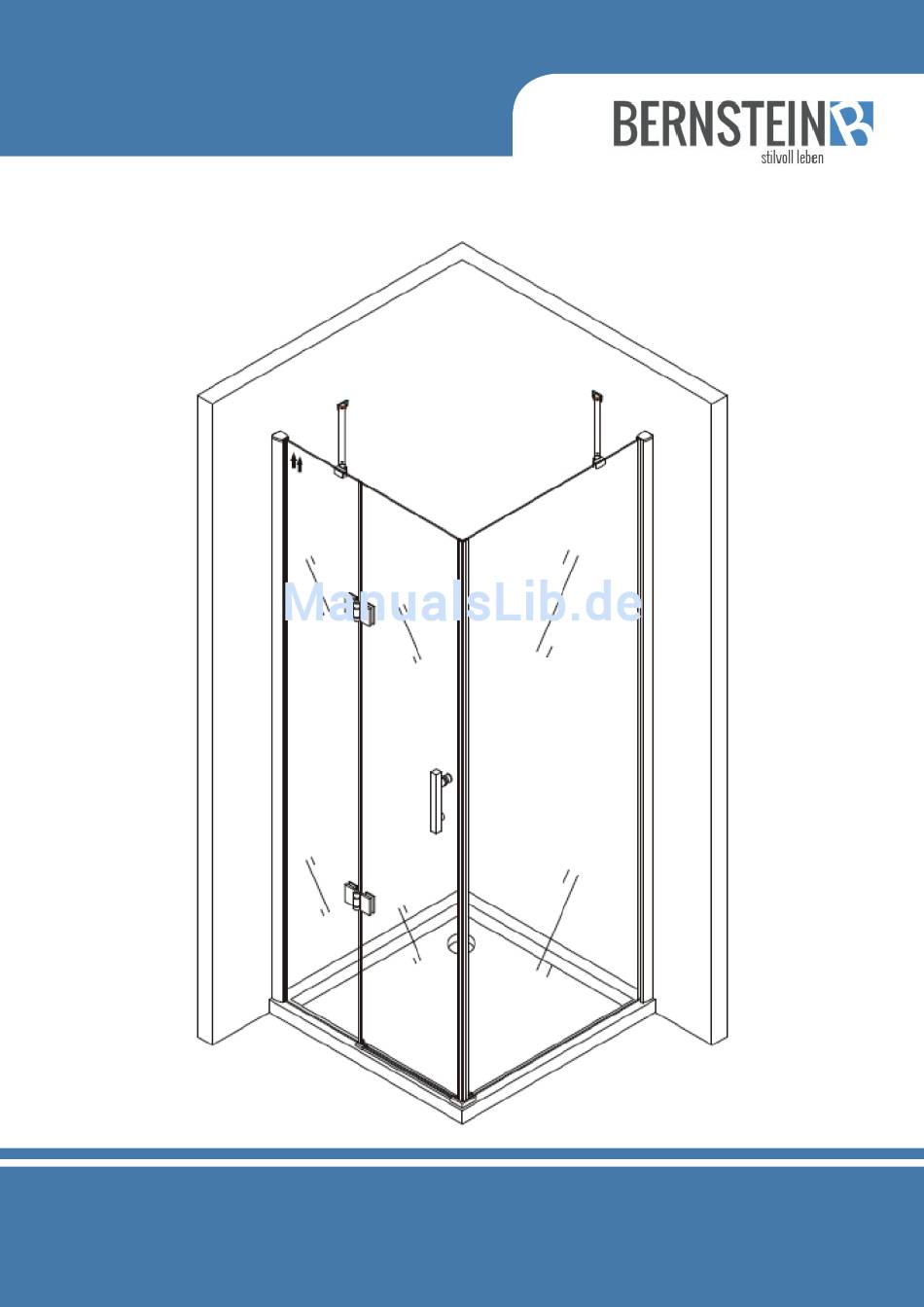

DUSCHKABINE EX403
MONTAGEANLEITUNG
Stand APR 2016

Werbung

loading

Verwandte Anleitungen für Bernstein EX403

Inhaltszusammenfassung für Bernstein EX403

  • Seite 1 DUSCHKABINE EX403 MONTAGEANLEITUNG Stand APR 2016...

  • Seite 2: Benötigtes Werkzeug

    Duschkabine EX403 Herzlichen Glückwunsch und vielen Dank, dass Sie sich für den Kauf dieser Duschkabine entschieden haben! BENÖTIGTES WERKZEUG...
  • Seite 3 LIEFERUMFANG HINWEISE: Alle Schrauben, die in Verbindung zum Glas sind, bitte nicht mit einem Akkubohrer anziehen, nur per Hand. Als Richtwert zur Positionierung der Wandprofile bei Nutzung einer Duschtasse sind ca. 15mm Außenkante des Profils bis zur Außenkante Duschtasse, bzw. der Richtwert der Strecke A gemäß Zeichnung.

  • Seite 4: Montage

    Duschkabine EX403 MONTAGE 1. Richten Sie die Duschtasse mit der Wasserwaage aus und schließen Sie den Ablauf an. 2. Richten Sie auch die Profile, wie auf dem Bild unten zu sehen, mit der Wasserwaage aus und markieren Sie die Bohrlöcher mit einem Stift.
  • Seite 5 1. Setzen Sie die kleine Gummipuffer zwischen Glas und Duschtasse 2. Schieben Sie nun die festen Glaselemente in die Aluminiumprofile Wichtig: Die Innenseite des Glaselements ist nanobeschichtet und die Außenseite ist mit einer Markierung versehen.
  • Seite 6 Duschkabine EX403 Verschrauben Sie die Scharniere an den festen Glaselementen.
  • Seite 7 Befestigen Sie die Glastüren durch die Scharniere, setzen Sie die Magnet- und Gummileisten an die Glaselemente, wie unten auf dem Bild gezeigt.
  • Seite 8 Duschkabine EX403 Richten Sie die Seitenteile aus und bohren Sie die Löcher vor, verschrauben Sie nun die Alu-Schienen danach bringen Sie die Schienen-Abdeckungen an.
  • Seite 9 Installieren Sie die Aluminium Dichtung wie auf dem Bild zu sehen mithilfe der Kunststoffhalterungen. Spritzen Sie das Silikon unter die Dichtung (siehe Bild)
  • Seite 10 Duschkabine EX403 1. Befestigen Sie die mitgelieferten Wandhalter wie auf dem Bild zu sehen. 2. Verschrauben Sie den Türgriff. 3. Bringen Sie die Dichtungslippen an den Türen an, 4. Setzen Sie die Abdeckungen oben auf die Aluminiumschienen 5. Ziehen Sie die Silikonfugen, wie im Bild unten gezeigt, an den Aluminiumprofilen und den festen Glaselementen.
