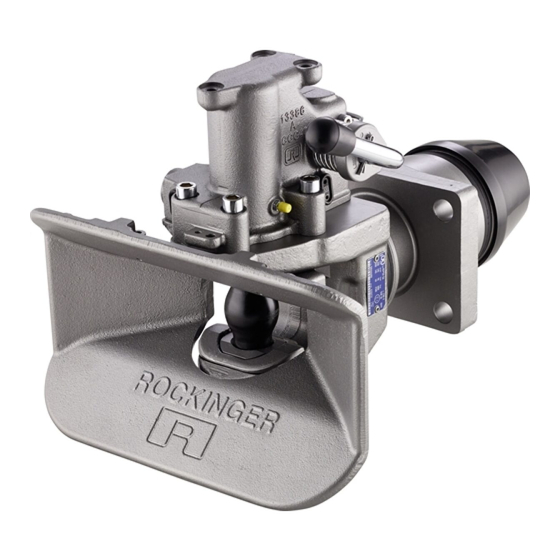

Rockinger RO*50 Reparaturanleitung

Rockinger RO*50 Reparaturanleitung

Selbsttätige anhängekupplung
Vorschau ausblenden Andere Handbücher für RO*50:
Selbsttätige
Anhängekupplung
Reparaturanleitung
RO  50
08.2015
ZDE 19988301D
ROCKINGER
Member of JOST-World
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Rockinger RO*50

  • Seite 1 Selbsttätige Anhängekupplung Reparaturanleitung RO  50 ROCKINGER 08.2015 Member of JOST-World ZDE 19988301D...
  • Seite 2: Inhaltsverzeichnis

    Kupplungsbolzen, Sicherung Lagerung Handhebel 5.4 Schmieranweisungen 4.2 Fangmaul Anhängekupplung Auflagering Fangmaulrückstellung und Fangmaul Fangmaulmittelstellung und -Arretierung prüfen 4.3 Buchsen Buchse oben Buchse unten 4.4 Lagerung Kupplungskörper ausbauen Gummifedern und Lager- buchsen wechseln Kupplungskörper einbauen ROCKINGER 08.2015 Member of JOST-World ZDE 19988301D...
  • Seite 3: Gültigkeit Und Verbindlichkeit

     Instandsetzungsarbeiten entsprechend den Angaben in dieser Anleitung durch- führen.  Bei Austausch von Einzelteilen oder Baugruppen ausschließlich Original- Ersatzteile von RockingeR verwenden. Sind im Lieferumfang eines Ersatzteils Schmiermittel enthalten:  nur mitgeliefertes Schmiermittel entsprechend den Angaben in dieser Anleitung verwenden.
  • Seite 4: Urheberrecht

    1 Allgemeines  Haftung WARnung! Weist auf Risiken hin, die zu schweren Ver- RockingeR übernimmt keinerlei Gewähr letzungen oder zum Tod führen können. für die Vollständigkeit und Richtigkeit der An-  Fordert Sicherheitsmaßnahmen zum gaben. Aus dem Inhalt der Anleitung können Schutz betroffener Personen.
  • Seite 5: Werkzeuge

    [3] Richtungsangaben nach jeder Reparatur, vor der inbetrieb- X nach rechts nahme der Anhängekupplung: Y nach hinten  Funktionsprüfung durchführen; Z nach oben kapitel 4.6 -X nach links -Y nach vorn -Z nach unten ROCKINGER 08.2015 Member of JOST-World ZDE 19988301D...
  • Seite 6: Sicherheitshinweise

    Sicherheitsanforderun- damit in Berührung gekommen sind (z.B. gen gestellt werden. Lappen), die gesetzlichen Umweltschutz- – RockingeR kann für die Anhänge- vorschriften beachten. kupplung keine garantie übernehmen,  Alt-Reinigungsmittel und Betriebsstoffe wenn kundenseitig nicht genehmigte an Sammelstellen abgeben. Nicht in Ge- umbauten oder Veränderungen vorge-...
  • Seite 7: Störungssuche

    Zuviel Längsspiel in der – Kupplungsbolzen ver- 4.1 Automatikeinheit -  Kupplungsbolzen er- Verbindungseinrichtung schlissen neuern Kupplungsbolzen – Zugöse verschlissen  Zugöse erneuern – – Gummifedern  Gummifedern wechseln 4.4 Lagerung - Gummi- verschlissen federn wechseln ROCKINGER 08.2015 Member of JOST-World ZDE 19988301D...
  • Seite 8 Bereich der Aufnahme mit Sicherungsplatte des Kupplungsbolzens erneuern verschlissen 4.1 Automatikeinheit – Verschleiß im Bereich  Sicherungsbolzen - Sicherung und des Sicherungsbolzen und Kupplungsbolzen - Kupplungsbolzen und der Sicherungs- mit Sicherungsplatte platte erneuern ROCKINGER 08.2015 Member of JOST-World ZDE 19988301D...
  • Seite 9: Störungen An Der Pneumati- Schen Fernbetätigung

     Steuereinheit komplett 4.5 Pneumatische Steuereinheit defekt erneuern Fernbetätigung - Steuereinheit komplett – Kein Druck im System  Kurzzeitig Kupplung Bedienungsanleitung – Haupthahn in der Steu- öffnen um Reservoir zu erinheit geschlossen füllen ROCKINGER 08.2015 Member of JOST-World ZDE 19988301D...
  • Seite 10: Automatikeinheit - Kupplungsbolzen

    Uhrzeiger- sinn drehen, soweit es die Verschraubung zuläßt  Befestigungsschrauben wieder festziehen Sicherungsstift an der – Verschleiß der Siche-  Steuereinheit erneuern 4.5 Pneumatische Steuereinheit rastet rungseinrichtung Fernbetätigung - nicht ein Steuereinheit komplett ROCKINGER 08.2015 Member of JOST-World ZDE 19988301D...
  • Seite 11: Vorbereitung

     Anlage vor allen Arbeiten an der An- hängekupplung drucklos machen.  Steuereinheit drucklos machen  Schnellkupplung [4A] lösen.  Druckluftleitungen gegen das Eindringen von Verschmutzungen schützen. [4] A Schnellkupplung für Anschluss der Druckluft-Zuleitung an der Steuereinheit ROCKINGER 08.2015 Member of JOST-World ZDE 19988301D...
  • Seite 12: Automatikeinheit

     Sicherungsdeckel [7F] nach aussen herausschlagen HinWeiS Der Sicherungsdeckel wird dabei zwangs- [6] A 4 Schrauben weise zerstört. Siehe Kapitel 5.1, Ersatzteile B Automatikeinheit komplett  Kupplungsbolzen [6C] nach oben her- C Kupplungsbolzen ausnehmen ROCKINGER 08.2015 Member of JOST-World ZDE 19988301D...
  • Seite 13  Automatikeinheit komplett montieren  Anziehdrehmomente beachten; Kap. 5.2  nach zusammenbau aller Teile: kupp- lung auf Funktion prüfen; kapitel 4.6 [10] A Montageflächen am Kupplungskörper B Buchsen C Kupplungsbolzen D Kegelfeder F Automatik ROCKINGER 08.2015 Member of JOST-World ZDE 19988301D...
  • Seite 14 – Spezialfett Roe96040  nur das mitgelieferte Spezialfett ver- wenden (gefahr von Verharzung und Ausfall der Sicherung) AnzieHdReHMoMenTe: – Automatikeinheit an kupplungskörper: ... 63 nm ROCKINGER 08.2015 Member of JOST-World ZDE 19988301D...
  • Seite 15: Handhebel

     Splinte erneuern  Splinte gegen Herausfallen sichern: Splint-Enden aufbiegen  kupplung auf Funktion prüfen; kapitel 4.6 ScHMieRMiTTel: [13] A Kunststoffbuchse B Feder – Spezialfett Roe96042 C Montagehilfe D Drehfederkappe E Splint ROCKINGER 08.2015 Member of JOST-World ZDE 19988301D...
  • Seite 16: Fangmaul

     Auflagering [16B] lagerichtig einsetzen  Kupplung schliessen  Kerbstifte [16A] bis Anschlag eintreiben  Auflagering fetten  kupplung auf Funktion prüfen; kap. 4.6 ScHMieRMiTTel: – Spezialfett Roe96017 [16] A Kerbstifte B Auflagering ROCKINGER 08.2015 Member of JOST-World ZDE 19988301D...
  • Seite 17: Fangmaulrückstellung Und Fangmaul

    G Fangmaulbohrung  Fangmaul [17B] vorsichtig einhängen, ohne den Kupplungsbolzen auszulösen  Kupplung mit geeignetem Werkzeug schliessen  Drehfeder [17A] in Federhalteplatte [17E] einhängen  Drehfederschenkel lagerichtig auf Anla- ROCKINGER 08.2015 Member of JOST-World ZDE 19988301D...
  • Seite 18 – Spezialfett Roe96017 [18] Position der Drehfederschenkel an Anlagerippen des Fangmauls AnzieHdReHMoMenTe: – Fangmaulrückstellung an untere Buchse: ... . . 85 nm [19] Fangmaulausrichtung ROCKINGER 08.2015 Member of JOST-World ZDE 19988301D...
  • Seite 19: Fangmaulmittelstellung Und -Arretierung Prüfen

     kupplung auf Funktion prüfen; kapitel 4.6 AnzieHdReHMoMenTe: – Fangmaulrückstellung an untere Buchse: ... . . 85 nm [22] Spiel: Drehfeder zur Federhalteplatte ROCKINGER 08.2015 Member of JOST-World ZDE 19988301D...
  • Seite 20: Buchsen

     Buchse bis zum Bund [24B] einpressen  Die Lauffläche der Buchse nach dem Einbau fetten  nach dem zusammenbau aller Teile: kupplung auf Funktion prüfen; kapitel 4.6 [24] A Buchse oben ScHMieRMiTTel: B Bund – Spezialfett Roe96017 ROCKINGER 08.2015 Member of JOST-World ZDE 19988301D...
  • Seite 21: Buchse Unten

     Buchse bis zum Bund [26B] einpressen [26] A Kugel  Lauffläche der unteren Buchse nach dem B Bund Einbau fetten  nach dem zusammenbau aller Teile: kupplung auf Funktion prüfen; kapitel 4.6 ScHMieRMiTTel: – Spezialfett Roe96017 ROCKINGER 08.2015 Member of JOST-World ZDE 19988301D...
  • Seite 22: Lagerung

    D Sechskantmutter  Gummifeder [28A] und Federkappe [28B] E Konusscheibe vor herunterfallen sichern F Gummifeder  Einbaulage der Federkappe [28B] mer-  Kupplungskörper herausziehen  Federkappe [28B] abnehmen [28] A Gummifeder B Federkappe ROCKINGER 08.2015 Member of JOST-World ZDE 19988301D...
  • Seite 23: Gummifedern Und Lager- Buchsen Wechseln

    [30] A Lagerbuchsen  Buchsen nach dem Einbau fetten B Befestigungslager  Kupplungskörper einbauen; S. 25 ff  Anziehdrehmomente beachten; Kapitel 5.2  nach dem zusammenbau aller Teile: kupplung auf Funktion prüfen; kapitel 4.6 ROCKINGER 08.2015 Member of JOST-World ZDE 19988301D...
  • Seite 24 – Sechskantmutter [34d] an zugstange [34c]: ..750 nm – zylinderschraube [34e] an Sechkantmutter [34H]: ..32 nm [31] Schnittdarstellung A Lagerbuchsen B Befestigungslager ROCKINGER 08.2015 Member of JOST-World ZDE 19988301D...
  • Seite 25: Kupplungskörper Einbauen

     Federkappe [32E, 33C] lagerichtig auf C Zugstange des Kupplungskörpers Befestigungslager [32B] aufstecken D Gummifeder E Federkappe  Kupplung bis Anschlag in Befestigungs- lager einführen [33] A Kupplungskörper mit Zugstange B Gummifeder C Federkappe D Befestigungslager E Traverse ROCKINGER 08.2015 Member of JOST-World ZDE 19988301D...
  • Seite 26 H Sechskantmtter M8 AnzieHdReHMoMenTe: I Abschlußkappe – Sechskantmutter [34d] an zugstange [34c]: ..750 nm – zylinderschraube [34e] an Sechskantmutter [34H]: ..25 nm ROCKINGER 08.2015 Member of JOST-World ZDE 19988301D...
  • Seite 27: Pneumatische Fernbetätigung (Aufrüstsatz)

     Steckkupplung [36D] abnehmen  3 Distanzscheiben [36E] entfernen  Einbaulage der Schwenkantriebseinheit markieren  4 Schrauben [36F] entfernen [36] A 3 Schrauben B Abweisblech C Schwenkantrieb D Steckkupplung E 3 Distanzscheiben F 4 Schrauben ROCKINGER 08.2015 Member of JOST-World ZDE 19988301D...
  • Seite 28 Abweisblech: ....11 nm – Abweisblech an Automatikeinheit: ... 63 nm [38] A Schnellkupplung ROCKINGER 08.2015 Member of JOST-World ZDE 19988301D...
  • Seite 29: Steuereinheit Komplett

     Montageflächen vor den Einbau gründ- lich reinigen  Druckluftleitungen auf knickfreie Verle- gung kontrollieren  Luftführende Teile auf Dichtheit prüfen, falls notwendig mit Lecksuchspray  Fernbetätigung auf Funktion prüfen ROCKINGER 08.2015 Member of JOST-World ZDE 19988301D...
  • Seite 30: Filter

    Anziehdrehmomentes anziehen  Luftführende Teile auf Dichtheit prüfen, falls notwendig mit Lecksuchspray  Fernbetätigung auf Funktion prüfen AnzieHdReHMoMenTe: – Verschraubung [40B]: ..8 + 1 nm ROCKINGER 08.2015 Member of JOST-World ZDE 19988301D...
  • Seite 31: Funktionsprüfung

    - es besteht unfallgefahr. evtl. Abhilfemaßnahmen:  Buchse unten (42B] reinigen  Sicherung austauschen; Kapitel 4.1 [42] A Anzeigebolzen B Buchse unten û ü û ü [43] Falsch [44] O.K. Anzeigebolzen bei geschlossener Kupplung ROCKINGER 08.2015 Member of JOST-World ZDE 19988301D...
  • Seite 32: Anhang 5.1 Ersatzteile

    Kupplungsbolzen komplett 47151 mutter M8, Distanzhülsen Schutzkappe Sensorbohrung 25558 Schraubensatz komplett 71122 Buchse oben 53604 Stützplatte 59466 Buchse unten komplett 53637 Reparatursatz: Pos. 3, 4, 5, 7, 8, 11 71805 Auflagering 59428 Fangmaul 46145 ROCKINGER 08.2015 Member of JOST-World ZDE 19988301D...
  • Seite 33: Aufrüstsatz Pneumatische Fernbetätigung

    Pos. Bezeichnung Art.-Nr. ROE Schwenkantrieb 71653 Steuereinheit komplett 71541 Abweisblech 15747 Schlauchsatz 25514 Befestigungsschrauben 30479 Filterscheibe 90379 Steckkupplung 65726 Verschlußschnäpper 65753 Befestigungsschrauben inkl. Pos. 6 30426 Deckel Steuereinheit 76002 Distanzscheiben 53599 Halterung 65752 ROCKINGER 08.2015 Member of JOST-World ZDE 19988301D...
  • Seite 34: Anziehdrehmomente

    Automatikeinheit an Kupplungskörper – Fangmaulrückstellung an Buchse unten – Lager-Sechskantmutter an Zugstange Dokumentations- pflichtig Zylinderschraube an Sechskantmutter Dokumentations- pflichtig * Einstellwert, Schrauben mit Drehmomentschlüssel nach DIN EN ISO 6789, Klasse A oder B anziehen ROCKINGER 08.2015 Member of JOST-World ZDE 19988301D...
  • Seite 35: Aufrüstsatz Pneumatische Fernbetätigung

    [48] Verschraubung mit vorgeschriebenen Anziehdrehmomenten Pos. Verschraubung Anziehdrehmo- Toleranz Besonderheiten ment (Nm)* Schwenkantrieb an Abweisblech – Abweisblech an Automatikeinheit – * Einstellwert, Schrauben mit Drehmomentschlüssel nach DIN EN ISO 6789, Klasse A oder B anziehen ROCKINGER 08.2015 Member of JOST-World ZDE 19988301D...
  • Seite 36: Verschleißgrenzen

    [49] Verschleißmaße im Bereich von Kupplungsbolzen und Zugöse Maß Prüflehre Bezeichnung Verschleißgrenze ROE Teile-Nr. (mm) 57122 Kupplungsbolzen Ø 46,0 57122 Buchse Innendurchmesser Ø 52,5 57122 Kupplungsbolzen Höhenspiel max. 2 – Zugösenhöhe min. 41,5 ROCKINGER 08.2015 Member of JOST-World ZDE 19988301D...
  • Seite 37: Auflagering Und Buchsen

    Auflagering und Buchsen [50] Verschleißmaße im Bereich von Auflagering und Buchsen Maß Prüflehre Bezeichnung Verschleißgrenze ROE Teile-Nr. (mm) – Buchse oben Ø max. 49,5 – Auflagering min. 12 – Buchse unten Ø max. 35,9 ROCKINGER 08.2015 Member of JOST-World ZDE 19988301D...
  • Seite 38: Lagerung

    5 Anhang  5.3 Verschleißgrenzen Lagerung [51] Verschleißmaße im Bereich der Lagerung Maß Prüflehre Bezeichnung Verschleißgrenze ROE Teile-Nr. (mm) – Spiel in Längsrichtung – Spiel in Vertikalrichtung max. 3 ROCKINGER 08.2015 Member of JOST-World ZDE 19988301D...
  • Seite 39: Schmieranweisungen

    Kupplungsbolzen und Buchse oben 96042 10 g Kupplungsbolzen und Buchse unten 96062 Lagerung der Federkappe 96062 Fangmaul Lagerung oben 96062 Fangmaul Lagerung unten 96062 Automatikgehäuse innen 96017 100 g Lagerung Sechskantbuchsen 96062 Sicherungsbolzen im Automatikgehäuse 96040 ROCKINGER 08.2015 Member of JOST-World ZDE 19988301D...
  • Seite 40 : www.jost-world.com Мы сохраняем за собой право вносить JOST-Werke технические изменения. Актуальную информацию смотрите по адресу: Siemensstr. 2 www.jost-world.com D-63263 Neu-Isenburg Telefon +49(0)61 02295- 0 Fax +49(0)61 02295-298 www.jost-world.com ROCKINGER 08.2015 Member of JOST-World ZDE 19988301D...
