Attenzione: se il cavo è più lungo,
la sezione deve essere raddoppiata
Il modello TPE 230 deve essere allacciato
ad una rete elettrica standard con un
interruttore differenziale da 30 mA ed un
interruttore magneto-termico come segue:
motore a corrente alternata da 1,1 KW a
230 V interruttore magneto-termico 10 A.
5 ESECUZIONE DEL TAGLIO
Taglio verticale 90 °: posizione verticale
della testa e del disco
Muovere il disco tirando leggermente l´
impugnatura, fino a quando il disco non
entra a contatto con il materiale.
Taglio obliquo 45 °: posizione obliqua
del disco
La testa di questa macchina è orientabile
fino a 45°. Pertanto è possibile eseguire
tagli jolly con angoli compresi tra i 45° e
i 90°.

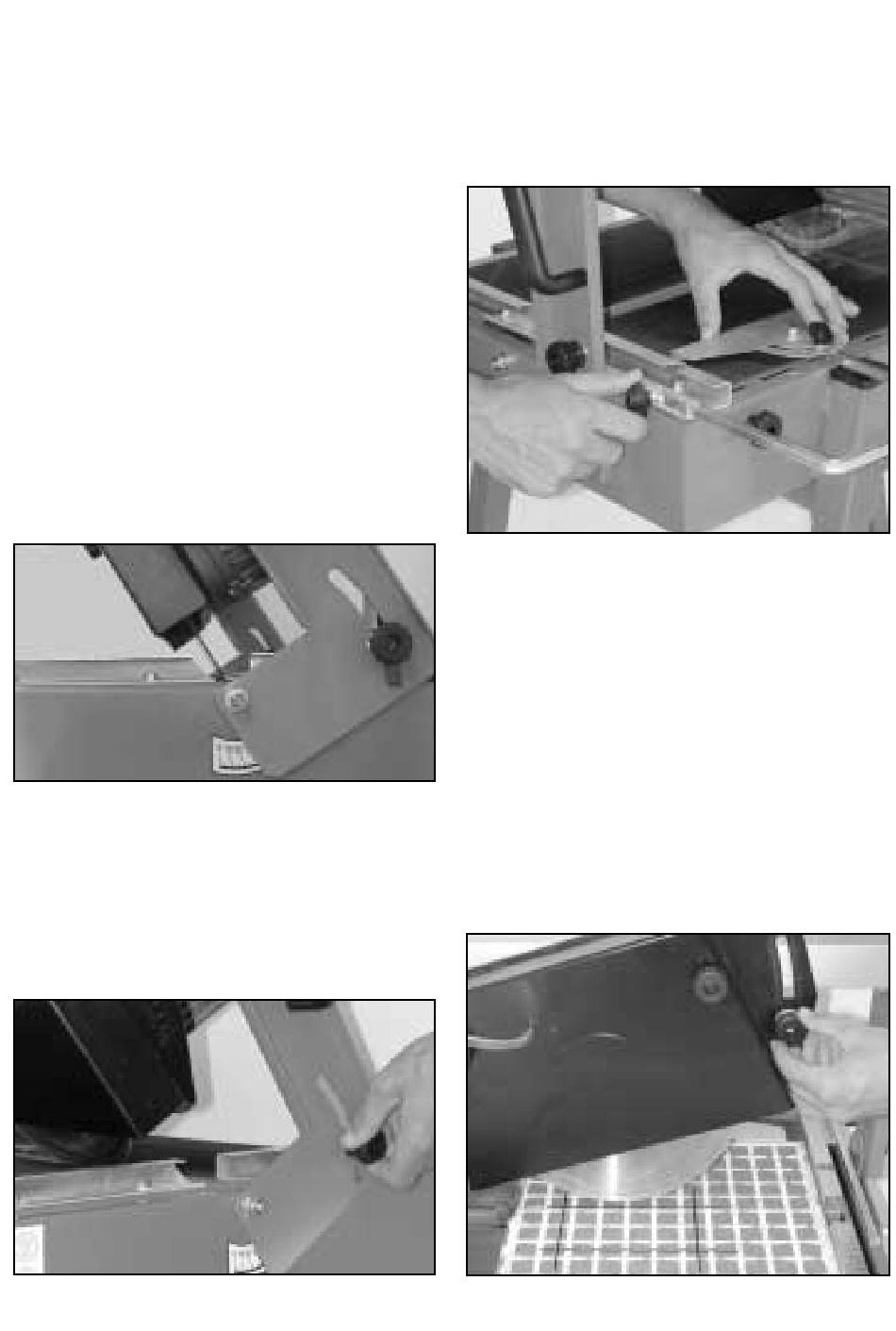

Per regolare l´ angolo basta solo allentare
i pomelli girevoli su entrambi i lati, orientare
a necessità la guida di scorrimento e
riavvitare i pomelli.
Collocare sulla superficie di appoggio il
regolo di arresto, regolabile a seconda
delle dimensioni del taglio desiderate e
fissarlo con il dado ad alette.
Se la testa viene mossa troppo velocemente,
il disco si piega, quindi il taglio non risulterà
uniforme e il disco verrà danneggiato.
Tagliare lentamente soprattutto all´ inizio
e alla fine, per evitare che lo smalto venga
danneggiato.
5.1 ESECUZIONE DI RITAGLI
ALL'INTERNO DEL MATERIALE
Per eseguire ritagli all´ interno del materiale
allentare il pomello per poter sollevare
verticalmente il blocco motore.
Collocare sulla superficie di appoggio il
