Geräteaufbau, Systembeschreibung

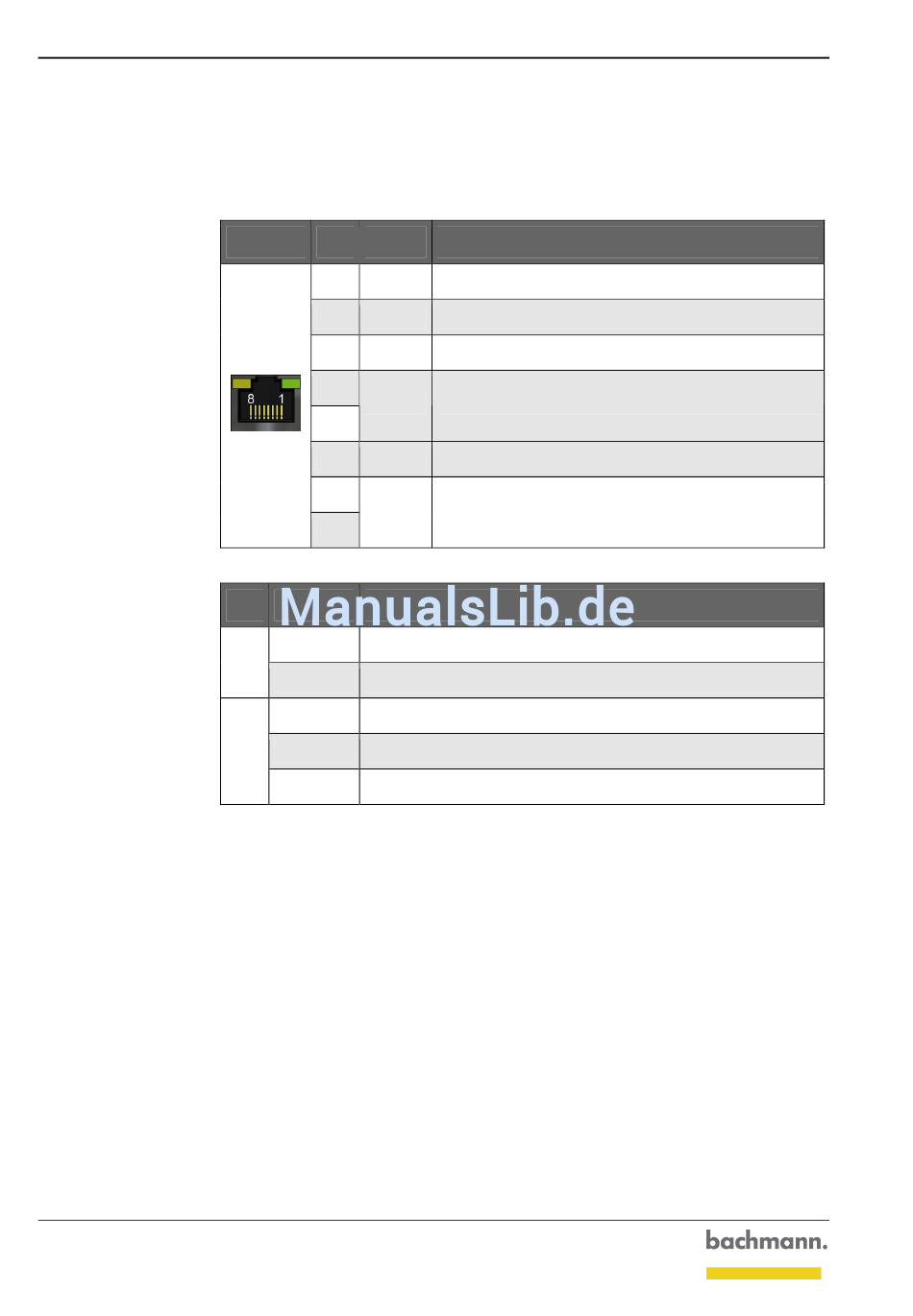

3.2.2.4 Ethernet RJ45 (10/100Base-T)
BA-14
Das Gerät ist mit zwei 10/100Mbit-Ethernet-Anschlüssen ausgestattet. Über den
Anschluss ETH I kann mittels PXE V2.0 auch von einem PXE-Server gebootet
werden.
RJ45
Pin
Signal
1
TxD+
2
TxD-
3
RxD+
4
n. c.
5
6
RxD-
7
n. c.
8
Tab. 6: Pinbelegung Ethernet-Buchse
LED Status
Beschreibung
An
Mit 100Mbit-Netzwerk verbunden
Gelb
Aus
Mit 10Mbit-Netzwerk verbunden oder offline
An
Verbindung mit Netzwerk hergestellt (active link)
Grün
Blinkt
Daten werden gesendet bzw. empfangen.
Aus
Nicht mit Netzwerk verbunden oder offline
Tab. 7: Übersicht Status-LEDs der Ethernet-Schnittstelle
V05 / 07. September 2010
Beschreibung
Transmit Data +
Transmit Data -
Receive Data +
not connected
Receive Data -
not connected
D-BA-0000304.14.5
Betriebsanleitung
