3.2.2 Schnittstellen

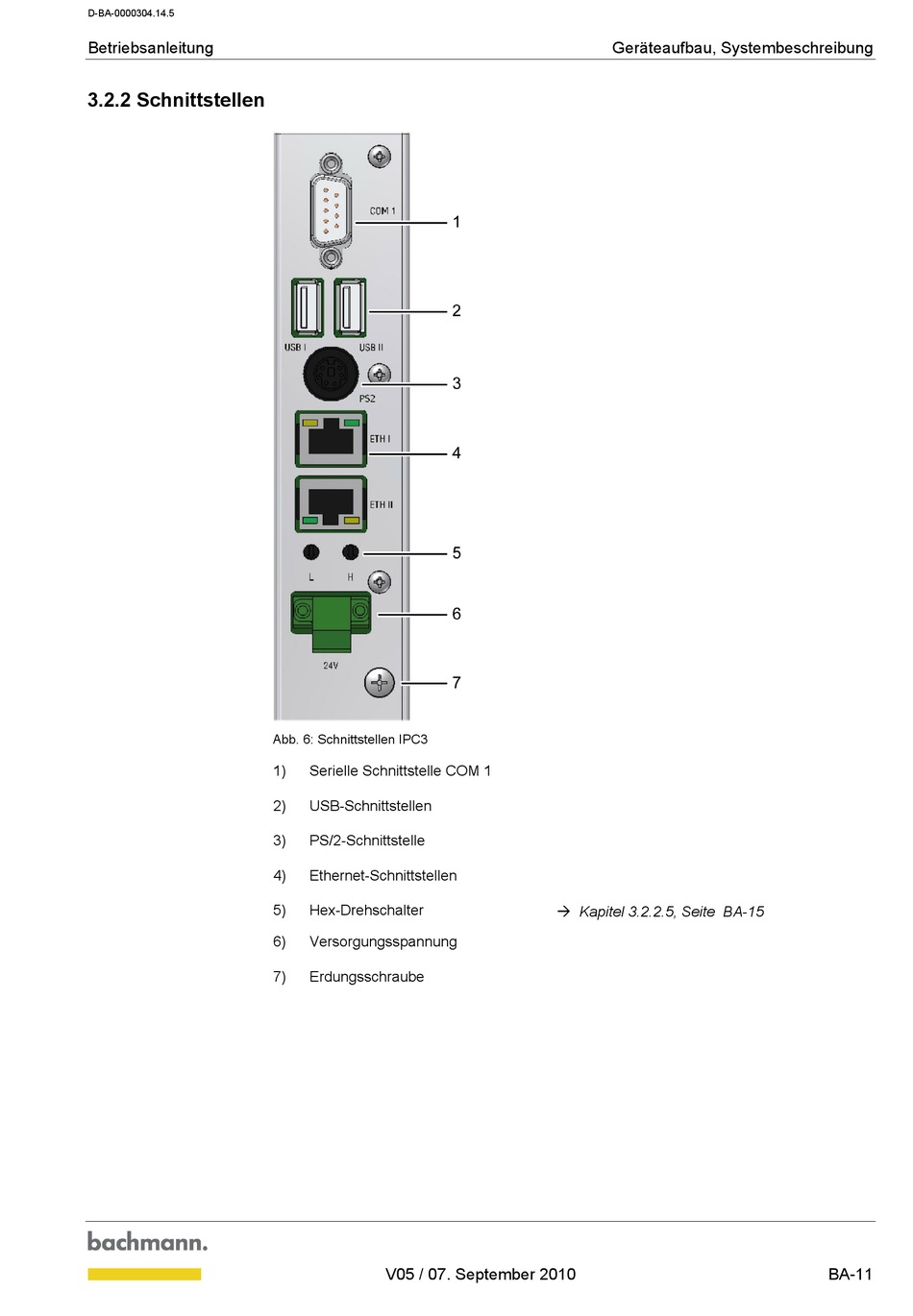

Abb. 6: Schnittstellen IPC3
1) Serielle Schnittstelle COM 1
2) USB-Schnittstellen
3) PS/2-Schnittstelle
4) Ethernet-Schnittstellen
5) Hex-Drehschalter
6) Versorgungsspannung
7) Erdungsschraube
