Cerchioni

ATTENZIONE all'usura dei cerchioni! Controllare
ad intervalli regolari le condizioni dei cerchioni.
Rivolgersi tempestivamente al proprio rivenditore
specializzato. PERICOLO DI ROTTURA E DI INCIDENTE!
Molti cerchioni di alluminio sono dotati di un indicatore di
usura. Suggeriamo di farvi spiegare il significato dal rivenditore
specializzato.
Tensione della catena
Prestare attenzione che la catena, quale elemento di trasmissione
principale, sia tesa. A causa di un allungamento dovuto all'utilizzo
della catena è necessario un controllo ad intervalli regolari.
All'occorrenza, fare regolare la tensione della catena da un
rivenditore specializzato.

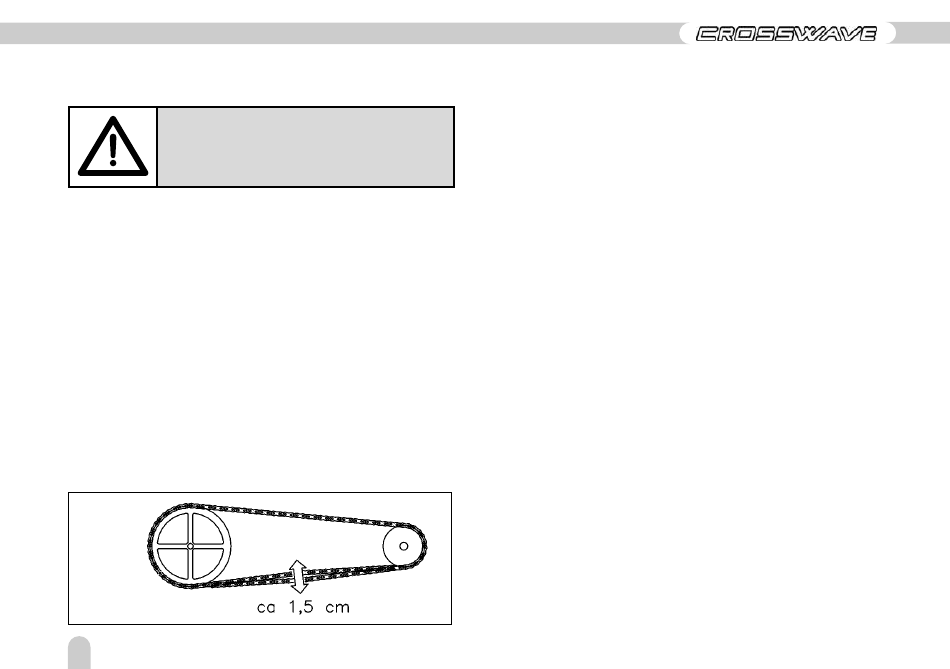

Come rappresentato nella fig. 18, la catena deve avere un lieve
margine di movimento verso l'alto e il basso di ca. 1,5 cm al
centro dei due rocchetti per catena.
Fig. 18
132
Prescrizioni delle coppie
Dadi dell'asse della ruota anteriore
Dadi dell'asse della ruota posteriore
Fissaggio pedivella
Fissaggio ceppo del freno
Fissaggio dinamo
Altre viti:
M4
M5
M6
M8
M10
Comando della trasmissione
della CROSSWAVE Pedelec
Per il comando delle funzioni della bicicletta, leggere il capitolo
„Comando in generale"
Sul manubrio a sinistra si trova un pannello di comando per
il controllo della trasmissione supplementare elettrica
(fig. 19). Qui viene accesa e spenta la CROSSWAVE™ Pedelec
e attivata la modalità di guida desiderata.
20 Nm
25 Nm
30 Nm
5 Nm
10 Nm
2,1 Nm
4,2 Nm
7,3 Nm
17 Nm
34 Nm
