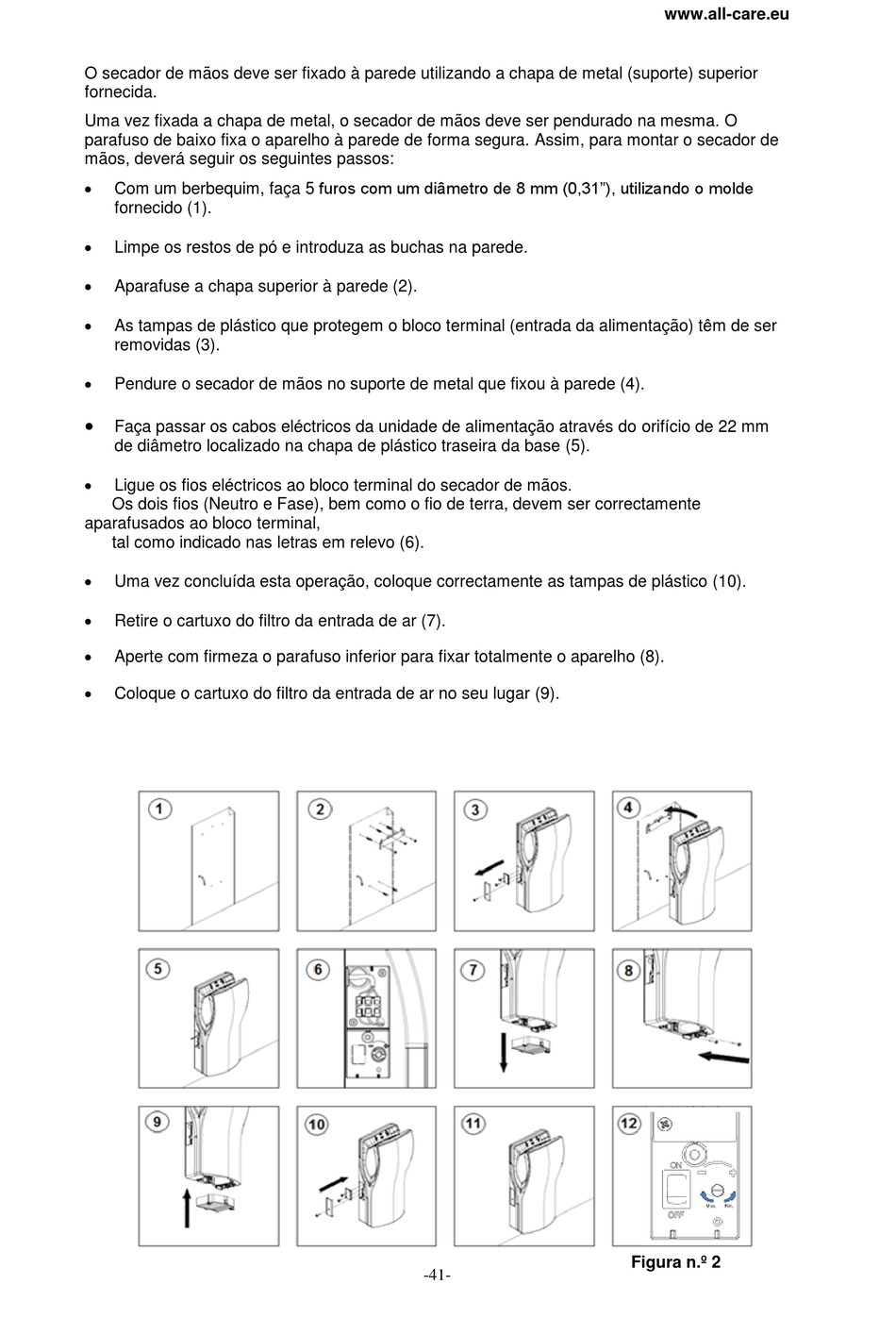

PlastiQline PQ14A Benutzerhandbuch Seite 41

O secador de mãos deve ser fixado à parede utilizando a chapa de metal (suporte) superior
fornecida.
Uma vez fixada a chapa de metal, o secador de mãos deve ser pendurado na mesma. O
parafuso de baixo fixa o aparelho à parede de forma segura. Assim, para montar o secador de
mãos, deverá seguir os seguintes passos:

Com um berbequim, faça 5 furos com um diâmetro de 8 mm (0,31"), utilizando o molde
fornecido (1).

Limpe os restos de pó e introduza as buchas na parede.

Aparafuse a chapa superior à parede (2).

As tampas de plástico que protegem o bloco terminal (entrada da alimentação) têm de ser
removidas (3).

Pendure o secador de mãos no suporte de metal que fixou à parede (4).

Faça passar os cabos eléctricos da unidade de alimentação através do orifício de 22 mm
de diâmetro localizado na chapa de plástico traseira da base (5).

Ligue os fios eléctricos ao bloco terminal do secador de mãos.
Os dois fios (Neutro e Fase), bem como o fio de terra, devem ser correctamente
aparafusados ao bloco terminal,
tal como indicado nas letras em relevo (6).

Uma vez concluída esta operação, coloque correctamente as tampas de plástico (10).

Retire o cartuxo do filtro da entrada de ar (7).

Aperte com firmeza o parafuso inferior para fixar totalmente o aparelho (8).

Coloque o cartuxo do filtro da entrada de ar no seu lugar (9).
-41-
www.all-care.eu
Figura n.º 2
