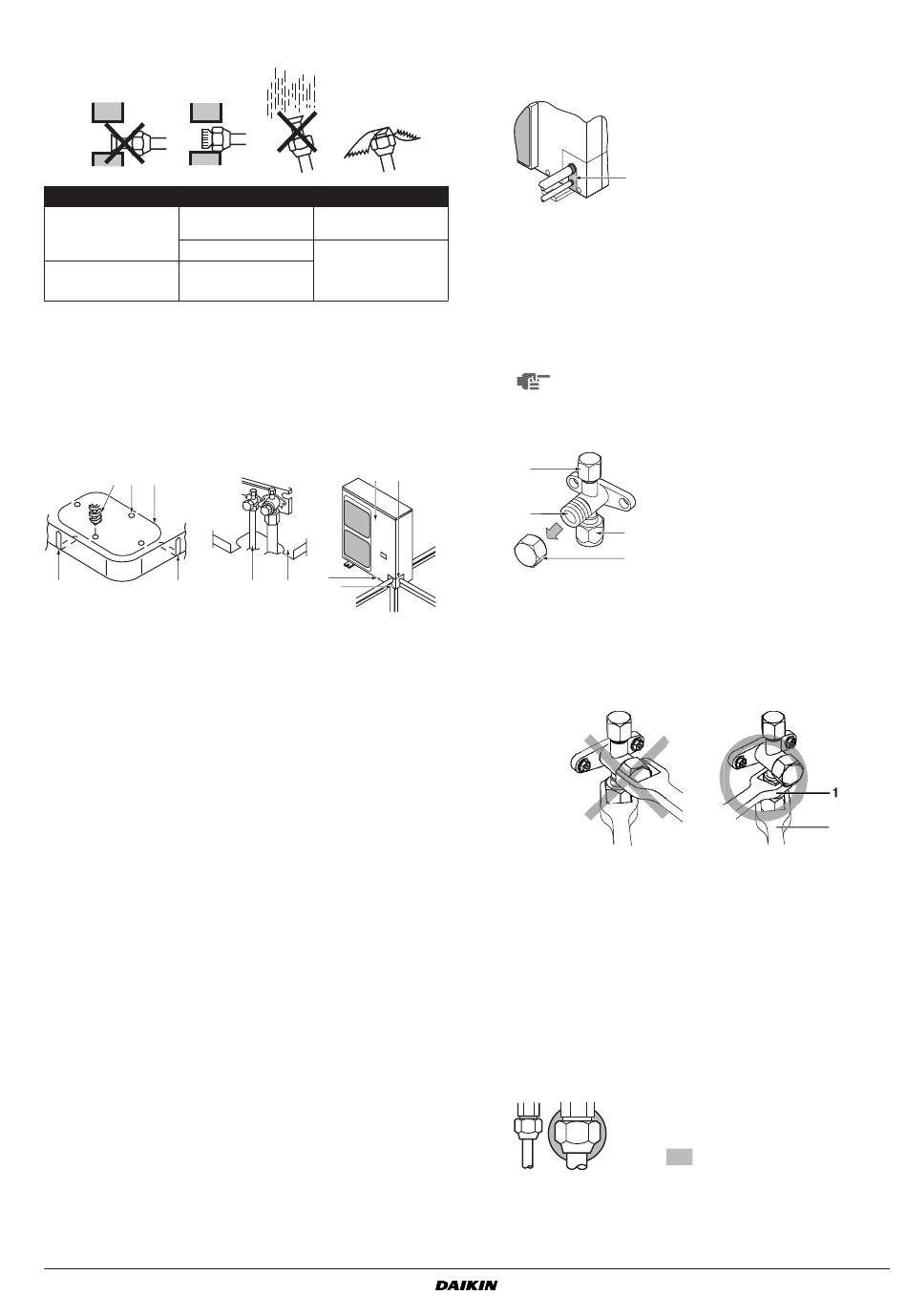

Kneifen Sie die Rohrleitungsenden zusammen oder dichten Sie
sie mit Klebeband ab, um zu verhindern, dass Schmutzpartikel,
Flüssigkeit oder Staub eindringen.
Aufstellungsort
Installationszeitraum
Länger als ein Monat
Außengerät
Weniger als ein Monat
Unabhängig vom
Innengerät
Beim Durchführen von Kupferrohren durch Wände muss mit
besonderer Vorsicht vorgegangen werden.
K
ÄLTEMITTELLEITUNGEN
■
Bauseitige Rohrleitungen können in vier Richtungen installiert
werden.
1
2
3
4
4
Abbildung - Bauseitige Rohrleitungen in vier Richtungen
1
Bohrer
2
Unmittelbarer Bereich um die Ausdrücköffnung
3
Ausdrücköffnung
4
Schlitz
5
Anschlussleitung
6
Unterer Rahmen
7
Frontblende
8
Rohrleitungsauslassplatte
9
Schraube Frontblende
10
Schraube Rohrleitungsauslassplatte
A
Vorwärts
B
Rückwärts
C
Zur Seite
D
Nach unten
■
Durch Ausschneiden bzw. -sägen der beiden Schlitze kann wie
in
Abbildung "Bauseitige Rohrleitungen in vier Richtungen"
gezeigt installiert werden.
(Verwenden Sie eine Metallsäge zum Aussägen der Schlitze.)
■
Um das Anschlussrohr an die Einheit nach unten installieren zu
können, durchstoßen Sie eins der Ausdrücklöcher, indem Sie
den Bereich um dieses Loch mit einem Ø6 mm-Bohrer
durchbohren. (Siehe auch
in vier
Richtungen".)
■
Nachdem Sie diese Öffnung erzeugt haben, ist es empfehlens-
wert, den Rand der Öffnung sowie den unmittelbaren Bereich
um die Öffnung mit Rostschutzfarbe zu behandeln, um
Rostbildung zu verhindern.
AZQS71A2V1B + AZQS100~140A7V1B + AZQS100~140A7W1B
Klimageräte der Baureihe Split
4PW68422-1 – 03.2011
Schutzmethode
Zusammenkneifen der
Rohrleitung
Zusammenkneifen
oder Abdichten der
Rohrleitung mit
Zeitraum
Klebeband
7
8
9
10
5
6
A
D
Abbildung "Bauseitige Rohrleitungen
Verhindern des Eindringens von Fremdstoffen
Verschließen Sie die Öffnungen, durch die Sie Rohrleitungen geführt
haben, wie in der Abbildung gezeigt mit Glaserkitt oder Isolier-
material (vor Ort zu beschaffen).
Insekten oder Kleintiere, die in das Außengerät eindringen, können
einen Kurzschluss im Schaltkasten verursachen.
Vorsichtsmaßnahmen bei der Handhabung von
Absperrventilen
■
Die Absperrventile der Verbindungsleitungen zwischen Innen- und
Außengeräten werden werkseitig vor dem Versand geschlossen.
Das Ventil muss während des Betriebs geöffnet
bleiben.
Die Namen der Teile des Absperrventils sind in der Abbildung
aufgeführt.
1
2
B
■
Da die Seitenblenden verbogen werden können, wenn nur ein
C
Drehmomentschlüssel zum Lösen oder Anziehen der Bördel-
muttern verwendet wird, verschließen Sie das Absperrventil
immer zuerst mit einem Schraubenschlüssel, und verwenden
Sie anschließend den Drehmomentschlüssel.
Legen Sie keine Schraubenschlüssel auf der Abdeckung des
Ventils ab.
1
Schraubenschlüssel
2
Drehmomentschlüssel
Ein zu starkes Drehmoment kann die Innenfläche des
Absperrventils deformieren und verursachen, dass das Gas
innen am Ventil ausläuft und die Bördelmutter eventuell bricht.
Wenden Sie keine Kraft auf die Ventilabdeckung an, dies kann
den Austritt von Kältemittel zur Folge haben.
■
Verwenden Sie bei Kühlbetrieb bei niedriger Umgebungs-
temperatur sowie bei Betrieb der Einheit bei niedrigen
Druckverhältnissen Dichtungsstücke aus Silikon oder ähnliches
Dichtungsmaterial, um ein Einfrieren der Bördelmuttern des
Gasabsperrventils (siehe Abbildung) zu verhindern. Das Einfrieren
der Bördelmuttern kann den Austritt von Kältemittel verursachen.
1
1
Glaserkitt oder Isoliermaterial
(vor Ort zu beschaffen)
1
Wartungsöffnung
2
Absperrventil
3
Bauseitiger
Rohrleitungsanschluss
3
4
Ventilabdeckung
4
Dichtungsstück aus Silikon
(Stellen Sie sicher, dass sämtliche
Lücken verschlossen sind.)
Installationsanleitung
2
