Zubehör
Überprüfen Sie, ob die beiliegenden Zubehörteile Ihrer Einheit beiliegen.
Installationsanleitung
Rohrschelle
Etikett für fluorierte
Treibhausgase
Mehrsprachiges Etikett für
fluorierte Treibhausgase

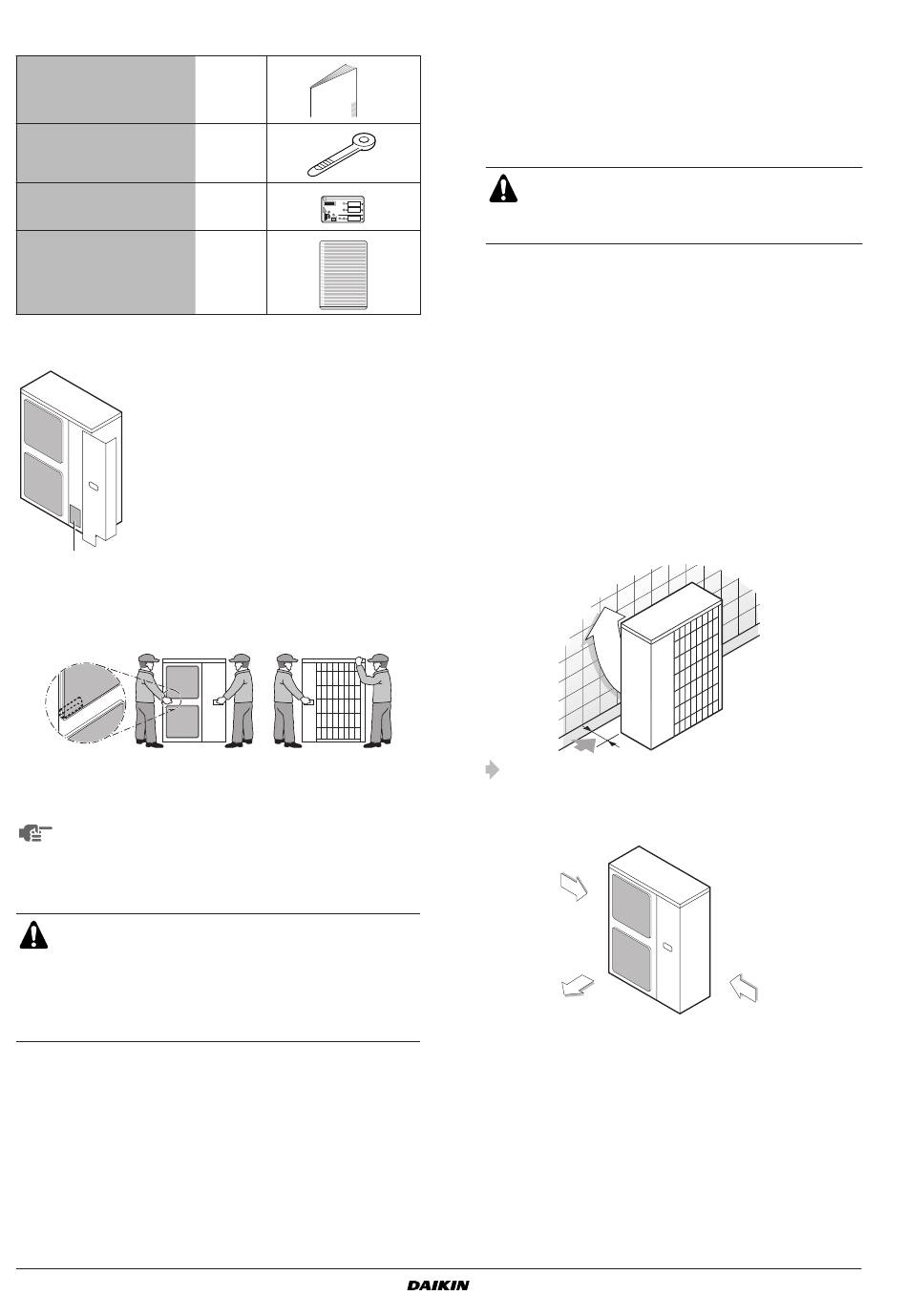

Siehe nachfolgende Abbildung bezüglich der Positionen der
Zubehörteile.
1
1
Handhabung
Heben Sie die Anlage wie in die Abbildung gezeigt an den Griffen auf
der linken und rechten Seite an, und bringen Sie sie in Position.
Positionieren Sie die Anlage, indem Sie an den Ecken anfassen.
Heben Sie sie auf keinen Fall am Saugeinlass an der Seite des
Gehäuses an, da dieses dadurch verformt werden könnte.
Achten Sie darauf, die Rippen auf der Rückseite nicht mit
den Händen oder mit Gegenständen zu berühren.
A
A
USWAHL DES
UFSTELLUNGSORTES
■
Achten Sie darauf entsprechende Maßnahmen zu
ergreifen, um zu verhindern, dass die Außeneinheit
von Kleintieren als Unterschlupf verwendet wird.
■
Kleintiere, die in Kontakt mit Elektroteilen kommen,
können Funktionsstörungen, Rauch oder Brand
verursachen. Weisen Sie den Kunden darauf hin, den
Bereich um die Einheit sauber zu halten.
1
Wählen Sie einen Aufstellungsort, der die folgenden Voraus-
setzungen erfüllt und von Ihrem Kunden genehmigt worden ist.
-
Gut belüftete Plätze.
-
Plätze, an denen die Anlage keine Nachbarn belästigen
kann.
-
Plätze, die dem Gewicht und den Vibrationen der Anlage
mühelos standhalten und an denen die Anlage auf ebener
Fläche aufgestellt werden kann.
-
Orte, an denen weder entflammbare Gase austreten noch
andere Stoffe auslaufen können.
-
Das Gerät nicht an einem Ort platzieren oder benutzen, wo
sich ein explosives Gasgemisch in der Luft befinden könnte.
Installationsanleitung
3
1
2
1
1
Zubehör
-
Plätze, an denen ausreichend Freiraum für die Wartung der
Anlage vorhanden ist.
-
Plätze, an denen die Rohrleitungen und Kabel der Innen-
und Außengeräte die zulässige Länge weder über- noch
unterschreiten.
-
Orte, an denen aus der Einheit auslaufendes Wasser keinen
Schaden anrichten kann (z.B. im Falle eines verstopften
Abflussrohrs).
-
Plätze, die vor unmittelbaren Niederschlägen geschützt sind.
Dies ist ein Produkt der Kategorie A. Dieses Produkt
kann Funkstörungen in einer häuslichen Umgebung
verursachen. In diesem Fall muss der Anwender
entsprechende Maßnahmen vornehmen.
2
Bei Installation der Einheit an einem sehr windigen Ort sind
folgende Punkte zu beachten.
Starke Winde von 5 m/Sek. oder mehr, die von außen gegen
den Luftauslass des Außengeräts blasen (ausgeblasene Luft
wird herausgesaugt), können einen Kurzschluss verursachen,
was folgende Konsequenzen haben kann:
-
Verminderte Betriebskapazität.
-
Häufige Frostbildung während des Heizbetriebs.
-
Betriebsunterbrechung aufgrund zu hohen Drucks.
-
Bei starkem Wind, der kontinuierlich gegen die Vorderseite
des Geräts bläst, kann der Ventilator so stark beschleunigt
werden, dass er bricht.
Siehe die Abbildungen, die die Aufstellung dieser Einheit an
einem Platz mit vorhersehbarer Windrichtung zeigen.
■
Stellen Sie die Einheit so auf, dass die Luftauslassseite einer
Gebäudewand, einem Zaun oder einer Windschutzwand
zugewandt ist.
Stellen Sie sicher, dass ausreichend Platz für die Aufstellung
der Einheit vorhanden ist
■
Richten Sie die Luftauslassseite im korrekten Winkel zur
Windrichtung aus.
Starker Wind
Ausgeblasene
Luft
3
Legen Sie einen Wasserablaufkanal rings um das Fundament
an, damit Abwasser von der Einheit ablaufen kann.
4
Wenn der Wasserablauf der Einheit ein Problem darstellt,
installieren Sie die Einheit auf einem Fundament aus Beton-
blöcken o.ä. (maximale Höhe des Fundaments: 150 mm).
5
Wenn Sie die Einheit auf einem Gestell installieren, bringen Sie
unter der Einheit in einem Abstand von maximal 150 mm eine
wasserdichte Platte an, damit das Wasser nicht von unten
eindringen kann.
AZQS71A2V1B + AZQS100~140A7V1B + AZQS100~140A7W1B
Starker Wind
Klimageräte der Baureihe Split
4PW68422-1 – 03.2011
