Rotoclear S3 Anleitung Zum Einbau Seite 2

Montage:

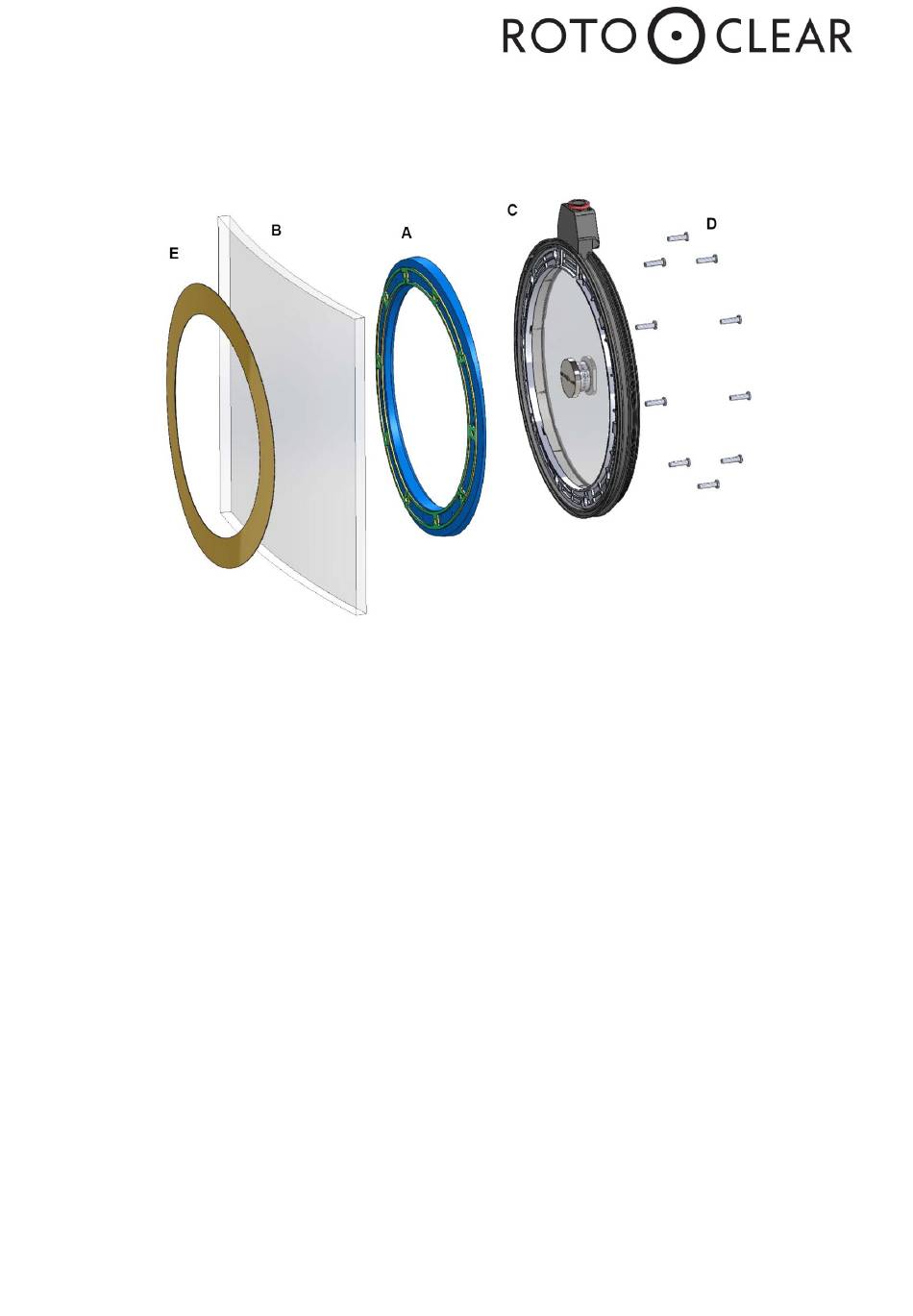

D – Zylinderschrauben (M5x25 TX10 VA superflacher Kopf), E – Blende
3. Rotoclear S3 kann auch bei installierter Maschinenscheibe montiert werden.
4. Maschinenscheibe innen am Ort der Montage großflächig mit Isopropanol oder Terostat 450 reinigen. Mit
trockenem, sauberem und fusselfreien Tuch rückstandsfrei nachreinigen.
5. Position des Rotoclear S3 festlegen und mit Marker auf der Innenseite der Maschinenscheibe die äußere
Begrenzung und die horizontale Lage markieren.
6. Eine DC-Fix Folie auf die Montagefläche kleben und mit Adapterflansch und einem Cutter innen und außen
bündig die Folie vorsichtig einritzen.
7. An der Ringfläche die Folie abziehen und diese einschichtig mit Terostat 8519 P (Henkel) primern.
Mindestens 10 min ablüften lassen.
8. Schutzfolie (5x) von den Klebepads auf der Rückseite des Adapterflansches entfernen. Adapterflansch wird
positionsgenau und ausgerichtet auf der geprimerten Fläche fixiert und fest angedrückt. Bitte bedenken
Sie bei der Positionierung, dass Rotoclear S3 nur so installiert werden kann, dass die Anschlussbox oben
oder unten sitzt.
9. 2K-Kleber Terostat MS 9399 in Dosierpistole einlegen und mit Mischdüse bestücken.
Ein Strang 2K-Kleber in Länge der Mischdüse auspressen und entsorgen. Der Kleber ist jetzt gut vermischt
und blasenfrei. Die Austrittsgeschwindigkeit mit einem zweiten Strang des Klebers testen. Beachten Sie die
Verarbeitungshinweise des Herstellers.
10. Die Mischdüsenspritze in die große Bohrung einführen und vorsichtig so lange Kleber einpressen, bis
dieser aus allen vier kleinen Bohrungen in den Taschenecken austritt. Wiederholen Sie den Vorgang neun
Mal, bis alle Taschen gefüllt sind. Die Klebung gleicht Toleranzabweichungen am Radius der Scheibe aus.
11. Zusätzlich wird mit dem 2K-Kleber eine Kehlnaht als Dichtung zwischen Adapterflansch und Scheibe
erzeugt. Der Kleber wird mit einem Spülmittel glatt abgezogen. Alle Klebestellen müssen auf der
A – Adapterflansch, B – gebogene Scheibe, C – Rotoclear S3,
Juni 2017
