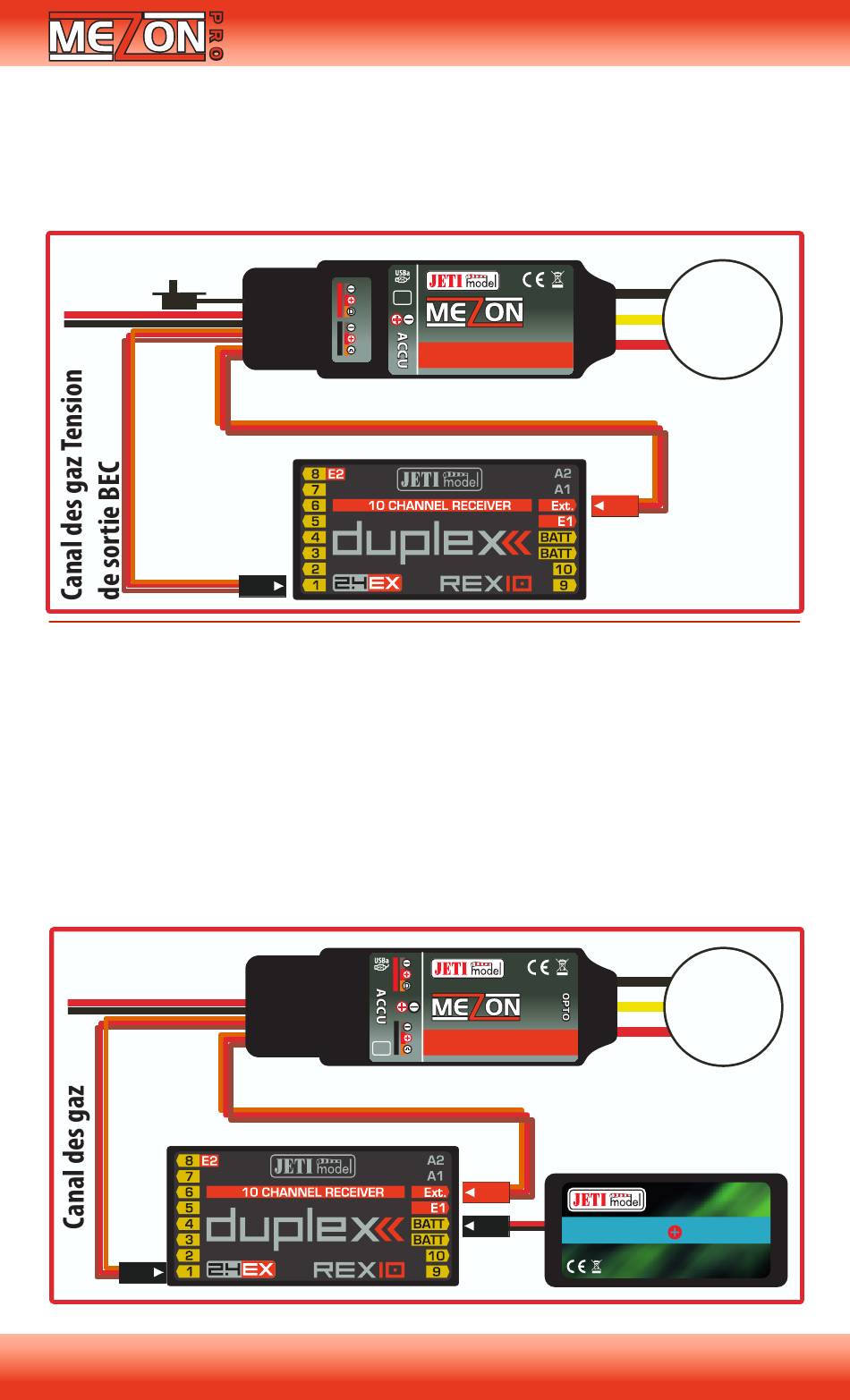

Connexion du Mezon Pro ( 40LMR / 50 / 70LMR /80 )
Les contrôleurs Mezon Pro inclus un régulateur de tension pour
alimenter les servomoteurs et le récepteur. Les servomoteurs
présents dans le modèles sont alimentés par le contrôleur.
BEC allumé
Batterie
2.3 Version OPTO du contrôleur Mezon Pro
La version OPTO du contrôleur Mezon Pro ne contient pas de
régulateur de tension (BEC).
Cela signifie qu' une source de courant et de tension régulée doit
être fournie. ( via un régulateur séparée ou une batterie dédiée)
Les signaux entrant et sortant du contrôleur Opto ne sont
électriquement pas connectés à la batterie principale.
Connexion du Mezon Pro opto (55 opto, 85 opto)
Batterie
Y1
E
Setup
x
DC/DS
t.
R
x
Y1
Setup
DC/DS
Télémétrie
P R O P R O
80 80
switching BEC - adjustable voltage switching BEC - adjustable voltage
ELECTRONIC SPEED CONTROLLER ELECTRONIC SPEED CONTROLLER
2 - 12 LiXX / 6 - 51V 2 - 12 LiXX / 6 - 51V
E
x
t.
P R O P R O
85 85
R
2 - 12 LiXX / 5 - 51V 2 - 12 LiXX / 5 - 51V
x
Batterie de reception
Ext.
BATT Power I n
