Verwandte Anleitungen für Weatherdock easyONE A109
Inhaltszusammenfassung für Weatherdock easyONE A109
- Seite 1 DE – Bedienungsanleitung easyONE A109 Version: 1.2 AIS Mann-über-Bord Sender mit Wasserkontakt-Aktivierung...
-
Seite 2: Inhaltsverzeichnis
BETRIEB ..............12 ........13 UTOMATISCHE NBETRIEBNAHME ..........13 ANUELLE NBETRIEBNAHME ) ...... 13 EAKTIVIERUNG USSCHALTEN DES ERÄTES ALARM-F (MOB ACTIVE) ........14 UNKTION TEST-F (MOB TEST) .......... 15 UNKTION Weatherdock AG | Sigmundstraße 180 | D-90431 Nürnberg +49(0)911-37663830 | info@weatherdock.de... - Seite 3 EASYONE-DATENBANK UND LOGIN......25 LIZENZVEREINBARUNG ..........27 GEWÄHRLEISTUNG........... 27 TECHNISCHE DATEN ..........29 KONFORMITÄTSERKLÄRUNG ........30 NOTIZEN: ..............32 Revisionsstand der Bedienungsanleitung A109, Version 1.2, V.Vits / M.Knipp, Juni/2015 Weatherdock AG | Sigmundstraße 180 | D-90431 Nürnberg +49(0)911-37663830 | info@weatherdock.de...
-
Seite 4: Sicherheitshinweise
Eine fälschliche Auslösung eines AIS Notrufes ist kein Bagatelldelikt und kann Folgekosten verursachen! Achtung: Bei Ersatz der Batterien durch einen unge- eigneten Batterietyp besteht Explosionsgefahr. Ent- sorgen Sie aufgebrauchte Batterien entsprechend den Anweisungen. Weatherdock AG | Sigmundstraße 180 | D-90431 Nürnberg +49(0)911-37663830 | info@weatherdock.de... -
Seite 5: Spezielle Sicherheitshinweise Für Das Gerät
Das Gerät ist für die gleichzeitige Verwendung mit einer automatischen Rettungsweste vorgesehen. Das Gerät verfügt neben der manuellen Auslösung über eine Auslöseautomatik per Wasserkontakt. Der AIS MOB easyONE ist ohne zusätzliche Hilfsmittel schwimmfähig. Weatherdock AG | Sigmundstraße 180 | D-90431 Nürnberg +49(0)911-37663830 | info@weatherdock.de... -
Seite 6: Wichtige Produktinformationen
Bedienungsanleitung easyONE A109 2.2 Wichtige Produktinformationen Diese Ausrüstung ist kompatibel zum weltweit eingesetzten AIS-System (Automatic Identification System) In der EU kann es in folgenden Ländern betrieben werden: Weatherdock AG | Sigmundstraße 180 | D-90431 Nürnberg +49(0)911-37663830 | info@weatherdock.de... -
Seite 7: Produktübersicht

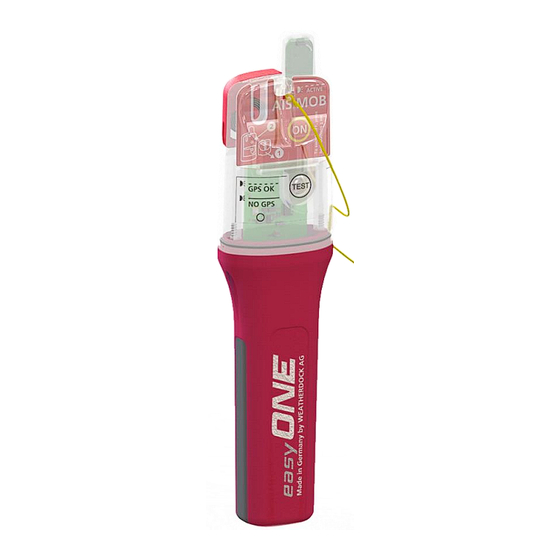

Produktübersicht 1. Unterteil 7. Taste „TEST“ 2. Oberteil 8. Taste „ON“ 3. Antennenklappe 9. Bändsel, 1m 4. Alarmklappe 10. GPS-Status-LED 5. Antenne 11. FLASH-LED 6. Antennenkopf 12. wasserlösliche Zellstofftablette Weatherdock AG | Sigmundstraße 180 | D-90431 Nürnberg +49(0)911-37663830 | info@weatherdock.de... -
Seite 8: Bedienelemente
GPS Position, anliegender Kurs und Geschwindigkeit über Grund Textmitteilung „MOB ACTIVE“ Eindeutige Identifikationsnummer (MMSI) Navigationsstatus 14 für aktiven Alarm (Weitere Informationen zur ALARM-Funktion siehe Kap. 6.4) Weatherdock AG | Sigmundstraße 180 | D-90431 Nürnberg +49(0)911-37663830 | info@weatherdock.de... -
Seite 9: Taste „Test
Alarmklappe (4) per Hand entfernt wurde, entrollt sich die An- tenne selbständig nach oben. Das Gerät aktiviert sich automatisch bei Wasserkontakt, ohne dass Sie eingreifen müs- sen. Weatherdock AG | Sigmundstraße 180 | D-90431 Nürnberg +49(0)911-37663830 | info@weatherdock.de... -
Seite 10: Einlegen In Rettungsweste
Danach wird das Gerät in die Weste gelegt, das Bändsel aufge- fädelt beigelegt und der Reißverschluss / Klettverschluss wieder geschlossen. Beachten Sie bitte hierzu auch unsere Video-Anleitungen und die Hin- weise auf unserer Website (www.easyONE-MOB.de). Weatherdock AG | Sigmundstraße 180 | D-90431 Nürnberg +49(0)911-37663830 | info@weatherdock.de... -
Seite 11: Betrieb
LED Anzeige Betriebszustand FLASH-LED (11) Gerät sendet blitzt regelmäßig GPS-Status-LED (10) GPS-Position wird ermittelt leuchtet permanent GPS-Status-LED (10) Der GPS-Empfang ist einwandfrei. Es blitzt regelmäßig wird laufend eine Position ermittelt Weatherdock AG | Sigmundstraße 180 | D-90431 Nürnberg +49(0)911-37663830 | info@weatherdock.de... -
Seite 12: Automatische Inbetriebnahme
Deaktivieren des ON-Mode: Drücken Sie gleichzeitig die „ON“ (8)- und „TEST“ (7) -Taste für mindestens 3 Sekunden. Deaktivieren des TEST-Mode: Drücken Sie die „TEST“-Taste (7) für mind. 3 Sekunden. Weatherdock AG | Sigmundstraße 180 | D-90431 Nürnberg +49(0)911-37663830 | info@weatherdock.de... -
Seite 13: Alarm-Funktion (Mob Active)
ONE, beginnend mit "972.." und eine Sicherheitsnachricht (SRM) "MOB ACTIVE", angezeigt, sowie ggf. eine akustische und optische Alarmierung ausgelöst. Der AIS Seenotsender easyONE löst keine GMDSS-Alarmierung aus. Da jedoch mittlerweile alle Berufs- und viele Sportschiffe Weatherdock AG | Sigmundstraße 180 | D-90431 Nürnberg +49(0)911-37663830 | info@weatherdock.de... -
Seite 14: Test-Funktion (Mob Test)
GPS-Position empfangen wurde, blitzt die GPS-Sta- tus-LED (10). Der easyONE sendet dann ein AIS-Telegramm- bündel mit der Meldung „MOB TEST“. Nach einem erfolgreichen Test schaltet sich das Gerät selbst- tätig aus. Weatherdock AG | Sigmundstraße 180 | D-90431 Nürnberg +49(0)911-37663830 | info@weatherdock.de... - Seite 15 Antenne zu empfangen. Der Test-Mode kann vorzeitig durch Druck auf die „TEST“- Taste (7) (mehr als 3 Sekunden lang) beendet werden. Die LEDs erlöschen und das Gerät schaltet sich aus. Weatherdock AG | Sigmundstraße 180 | D-90431 Nürnberg +49(0)911-37663830 | info@weatherdock.de...
- Seite 16 Flash LEDs (11) Die Batterie-Lebensdauer ist O.K. leuchtet Es konnte innerhalb der 5 Minuten GPS-Status LED (10) Testzeit keine GPS-Position ermittelt blitzt werden. Flash LEDs (11) Die Batterie-Lebensdauer ist O.K. leuchten Weatherdock AG | Sigmundstraße 180 | D-90431 Nürnberg +49(0)911-37663830 | info@weatherdock.de...
- Seite 17 überschritten ist, oder wenn mehr als 30x die Test-Taste gedrückt wurde. Tabelle 2: Beschreibung Test-Status Beachten Sie zum Betrieb des easyONE bitte auch unsere Hin- weise und Videos auf unserer Website (www.easyONE-MOB.de). Weatherdock AG | Sigmundstraße 180 | D-90431 Nürnberg +49(0)911-37663830 | info@weatherdock.de...
-
Seite 18: Wartung Und Service
Schlüssel Antenne GEGEN den Uhrzeigersinn eindrehen. Schlüssel mit Daumen fixieren (Achtung: Federwirkung der aufgedrehten Antenne!) Tablette in Antennenklappe einlegen. Antennenklappe schließen Alarmklappe fixieren. Fertig. Ihr easyONE ist wieder einsatzbereit. Weatherdock AG | Sigmundstraße 180 | D-90431 Nürnberg +49(0)911-37663830 | info@weatherdock.de... - Seite 19 Bedienungsanleitung easyONE A109 4. / 5. Weatherdock AG | Sigmundstraße 180 | D-90431 Nürnberg +49(0)911-37663830 | info@weatherdock.de...
- Seite 20 Die Überholung des Auslösemechanismus durch einen nicht zertifizierten Distributor oder Reseller erfolgt auf eigene Gefahr! Es sind ausschließlich Original-Ersatztabletten für den Ersatz geeignet. Beachten Sie hierzu bitte auch unsere Video-Anleitungen auf unserer Website (www.easyONE-MOB.de). Weatherdock AG | Sigmundstraße 180 | D-90431 Nürnberg +49(0)911-37663830 | info@weatherdock.de...
-
Seite 21: Kundendienst
Reinigungsmit- tel)! 7.4 Kontakt und Produktunterstützung Obwohl die Weatherdock AG immer bestrebt ist, mit höchster Genauigkeit alle Publikationen zu bearbeiten, kann diese Anlei- tung Fehler oder Zweideutigkeiten enthalten. Zudem obliegen Änderungen dieser Anleitungen einzig der Firma Weatherdock und können ohne Ankündigung durchgeführt werden. -
Seite 22: Entsorgung
Halten Sie das Gerät für 5 Se- Gerät lässt sich kunden unter Wasser, sodass nicht manuell durch die das Gerät durch die Wasserkon- ON-Taste aktivieren takte automatisch aktiviert wird. Weatherdock AG | Sigmundstraße 180 | D-90431 Nürnberg +49(0)911-37663830 | info@weatherdock.de... - Seite 23 Tabellen auf den Seiten die LEDs Tabelle 3: Fehlerbehebung Sollte sich das Gerät nicht aktivieren lassen (TEST- / ON-Modus), schicken Sie es umgehend zum Service an Ihren Händler zurück! Weatherdock AG | Sigmundstraße 180 | D-90431 Nürnberg +49(0)911-37663830 | info@weatherdock.de...
-
Seite 24: Easyone-Datenbank Und Login
Um die Funktionalität des easyONE zu erweitern und effektiver zu machen, möchten wir Sie in diesem Zusammenhang auf un- sere Rescue-Datenbank aufmerksam machen Sie finden sie auf unserer Weatherdock Homepage bei der Aus- wahl „Datenbank Login“ In der Rescue-Datenbank können Sie freiwillig sowohl schiffsre- levante als auch personenbezogene Daten hinterlegt werden können. - Seite 25 Zugangscode für das Einloggen in die Datenbank abgedruckt. Mit der Geräte Kenn- nummer und dem Zugangscode können Sie Ihre Daten eintra- gen, ändern und natürlich auch wieder löschen. Weatherdock AG | Sigmundstraße 180 | D-90431 Nürnberg +49(0)911-37663830 | info@weatherdock.de...
-
Seite 26: Lizenzvereinbarung
Mit Einsatz des easyONE erklären sie sich mit den Bedingungen der nachfolgenden Gewährleistungsvereinbarungen einver- standen. bitte lesen sie diese Vereinbarung sorgfältig. die Weatherdock AG gewährt ihnen eine begrenzte Lizenz zum Einsatz des Geräts im normalen Betrieb des Produktes. Titel, Ei- gentumsrechte und geistige Eigentumsrechte in und an der Software verbleiben bei Weatherdock AG. - Seite 27 Bedienungsanleitung easyONE A109 der Nutzung oder möglichen Nichtnutzung des Produktes oder aus Fehlern im Produkt ergeben. Die Weatherdock AG behält sich das alleinige Recht vor auf Reparatur oder Austausch des Geräts oder der Software oder auf Erstattung des Kaufpreises. Dieses Recht ist ihr alleiniges und exklusives Recht im Gewähr- leistungsfall.
-
Seite 28: Technische Daten
Text: „MOB ACTIVE“ im Notfall („ON“) Text: “MOB TEST” im Testbetrieb („TEST“) Betriebstemperatur -10°C bis +55°C Lagertemperatur -30°C bis +70°C Identifizierung MMSI: 972XXXXXX als MOB ACTIVE / TEST Tabelle 4: Technische Daten Weatherdock AG | Sigmundstraße 180 | D-90431 Nürnberg +49(0)911-37663830 | info@weatherdock.de... -
Seite 29: Konformitätserklärung
Bedienungsanleitung easyONE A109 13 Konformitätserklärung Weatherdock AG | Sigmundstraße 180 | D-90431 Nürnberg +49(0)911-37663830 | info@weatherdock.de... - Seite 30 Bedienungsanleitung easyONE A109 Weatherdock AG | Sigmundstraße 180 | D-90431 Nürnberg +49(0)911-37663830 | info@weatherdock.de...
-
Seite 31: Notizen
Bedienungsanleitung easyONE A109 14 Notizen: Weatherdock AG | Sigmundstraße 180 | D-90431 Nürnberg +49(0)911-37663830 | info@weatherdock.de... - Seite 32 Weatherdock AG Sigmundstrasse 180 D – 90431 Nürnberg Tel.: +49 (0) 911 – 37663830 Fax: +49 (0) 911 – 37663840 www.easyais.com info@weatherdock.de...
