Betriebsanleitung
IV.

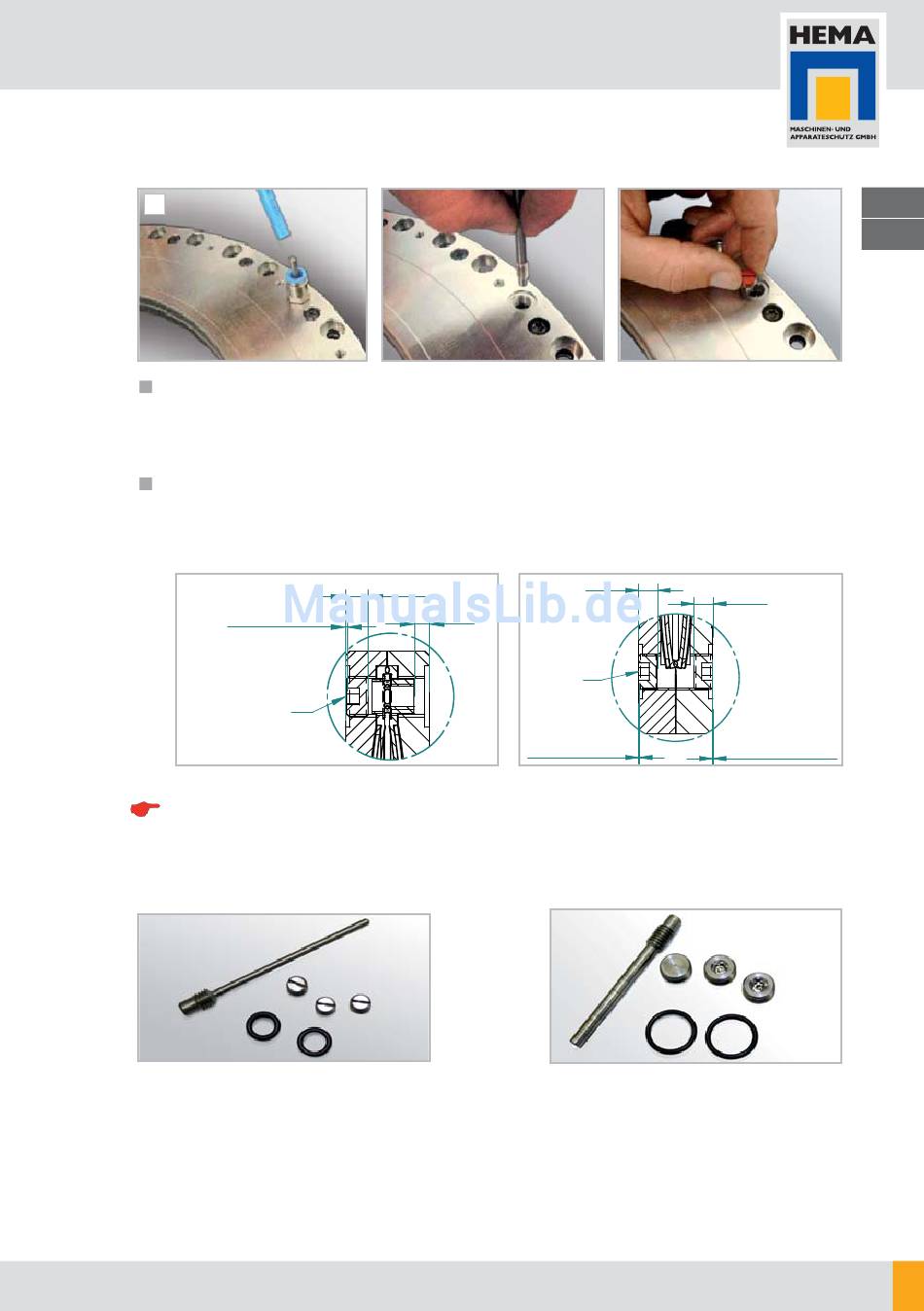

RotoClamp Inside mit Betriebsdruck (4 oder 6 bar) beaufschlagen. O-Ringe am »OPEN« und
»CLOSE«-Anschluss zwischen Plananlage des RotoClamp Insides und Anbaufläche einsetzen.
RotoClamp in der gewünschten Position einbauen (in Richtung Betrachter), dann Luftzufuhr
unterbrechen. Anschließend Demontage Pneumatikanschlus und Montagestift.
Verschließen des »OPEN« und »CLOSE«-Anschlusses mit den rot markierten Schutz-
schrauben. Die Einschraubtiefe aller Verschlußschrauben soll zwischen 0,1 und 0,4 mm
unterhalb der Planfläche liegen. Andernfalls können Probleme mit Dichtheit und
Funktion auftreten. Die Druckluft kann jetzt von der Planseite zugeführt werden.
min 0,1 - max 0,4 mm
OPEN
Einzelheit C
Bei Demontage des RotoClamps sind diese Schritte in umgekehrter Reihenfolge
auszuführen. Setzen Sie dann die Installation mit Schritt 1, Seite 10, fort.
Zubehörset Montagematerial, nicht im Lieferumfang enthalten, bitte separat bestellen
per Fax an 06182/773-35:
Montageset für S-Typen
Artikel-Nr.: 10028159
Montagestift St. 37-2 n. Z.:
O-Ring 70 Shore 4x1,5:
Verschlussschraube M5x4:
Montageset für XS-Typen auf Anfrage
5,5 max.
<3,2
CLOSE
min 0,1 - max 0,4 mm
Einzelheit D
Montageset für N-, L- und Y-Typen
Artikel-Nr.: 10026841
1 Stück
Montagestift St. 37-2 n. Z.:
2 Stück
O-Ring 70 Shore 12x1,5
3 Stück
Verschlussschraube G1/8"x5: 3 Stück
5,5 max.
5,5 max.
min 0,1 - max 0,4 mm
DE
13
1 Stück
2 Stück
