Gebrauchsanleitung D‐Box + Star A3 Beta+ ASG 1XX + T‐25
Nummer: DYN 62‐2.01 Datum: 15‐04‐13 Revision: 01
PARKSYSTEM STAR
BEGRENZER
INDUKTIVSYSTEM
Die Schutzfunktion dieses Systems bei UCM wirkt folgendermaßen: Das elektronische System
D‐Box vergleicht mittels der von der Anlage kommenden Signale ständig den Zustand der
Fahrkorbtüren und die Etagenebene. Bei diesen Signalen handelt es sich um

Türen geschlossen

Etagenhöhe

Motorschütz
HINWEIS: Lesen Sie bitte im D‐Box‐Handbuch die elektrischen Eigenschaften nach, um die
Spannung der einzugebenden Signale zu prüfen.
Wenn die D‐Box ausgehend von diesen Eingängen registriert, dass der Fahrkorb die
Etagenebene mit offenen Türen verlässt, wird der Kontakt des Sicherheitskreises geöffnet, was
dazu führt, dass die Spule des Parksystems des Star A3 Beta‐Begrenzers entregt wird. Dies
wiederum führt dazu, dass das Verkeilungssystem des Parksystems auf die Zentrifugen des
Begrenzers einwirkt und die Verkeilung des Begrenzers verursacht. Dadurch wird die Hauptrolle
des Begrenzers blockiert und die zwischen Seil und Rolle bestehende Reibung überträgt die
notwendige Kraft über das Hilfsteil auf das Auslösegestänge. Die Folge ist die Auslösung der
Fangvorrichtung und das Anhalten des Fahrkorbs.
Hinweis: Dieses Handbuch liefert Teilinformationen der Gebrauchs- und Wartungsanleitung dieses
Produkts. Die komplette Anleitung steht Ihnen im Kundenbereich der Internetseite von Dynatech zur
Verfügung; http://customers.dynatech-elevation.com/
UCM VERRIEGELUNGSSYSTEM

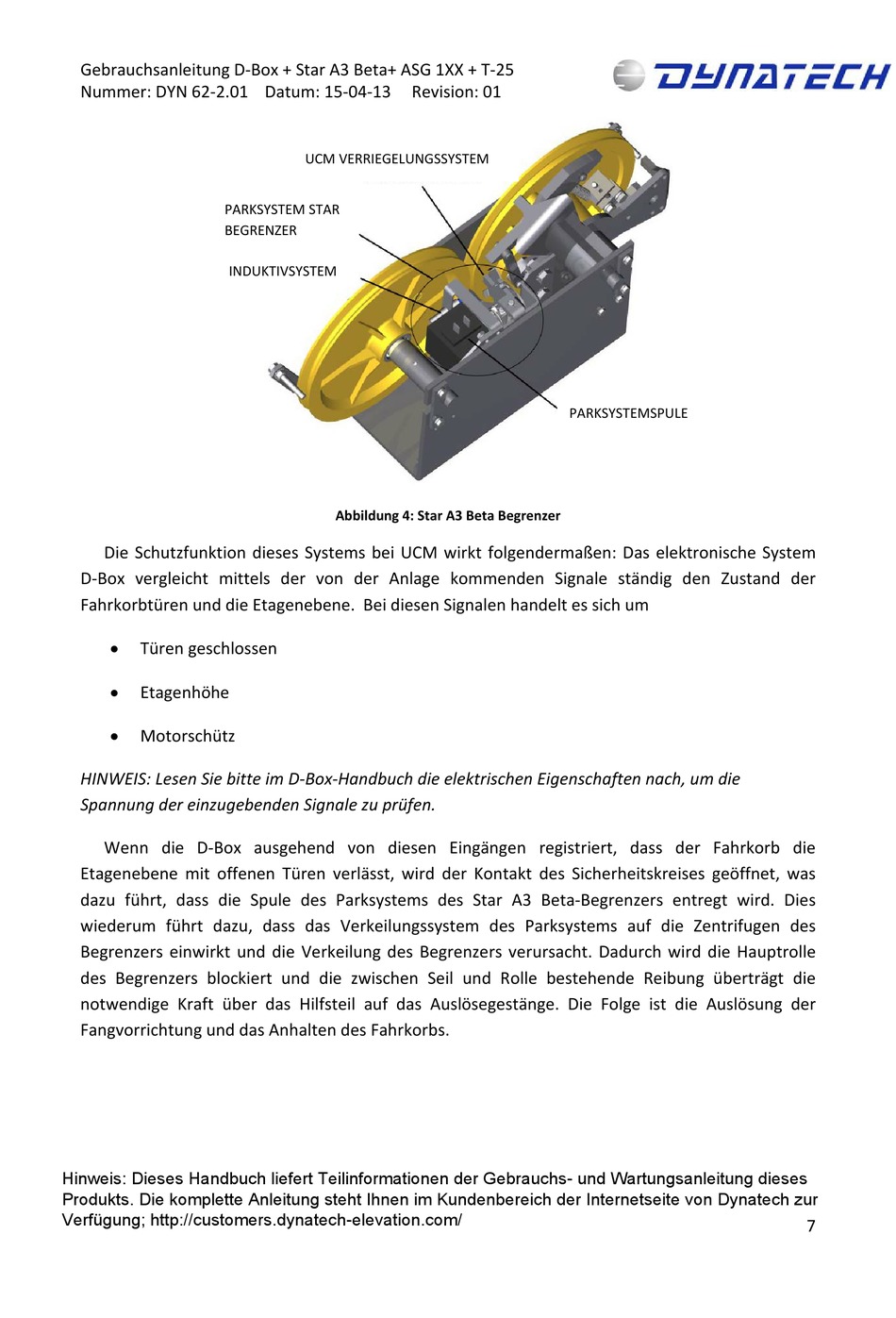

Abbildung 4: Star A3 Beta Begrenzer
PARKSYSTEMSPULE
7
