Gebrauchsanleitung D‐Box + Star A3 Beta+ ASG 1XX + T‐25
Nummer: DYN 62‐2.01 Datum: 15‐04‐13 Revision: 01
Wie auf Abbildung 3 dargestellt, wird der Star A3 Beta Begrenzer über ein Hilfsteil an das T‐
25/T‐25UD Auslösegestänge angeschlossen. Dieses Teil wird nicht von Dynatech geliefert und
muss derart ausgelegt werden, dass bei der Transmission kein Spiel vorhanden ist und kein
Extraverfahren verursacht wird. Im Idealfall geht das Teil direkt vom Begrenzerstern zum Zuggriff
des Auslösegestänges, wie auf Abbildung 3: dargestellt. Die richtige Auslösung der
Fangvorrichtung durch den Begrenzer muss seitens des Installateurs geprüft werden.
STAR

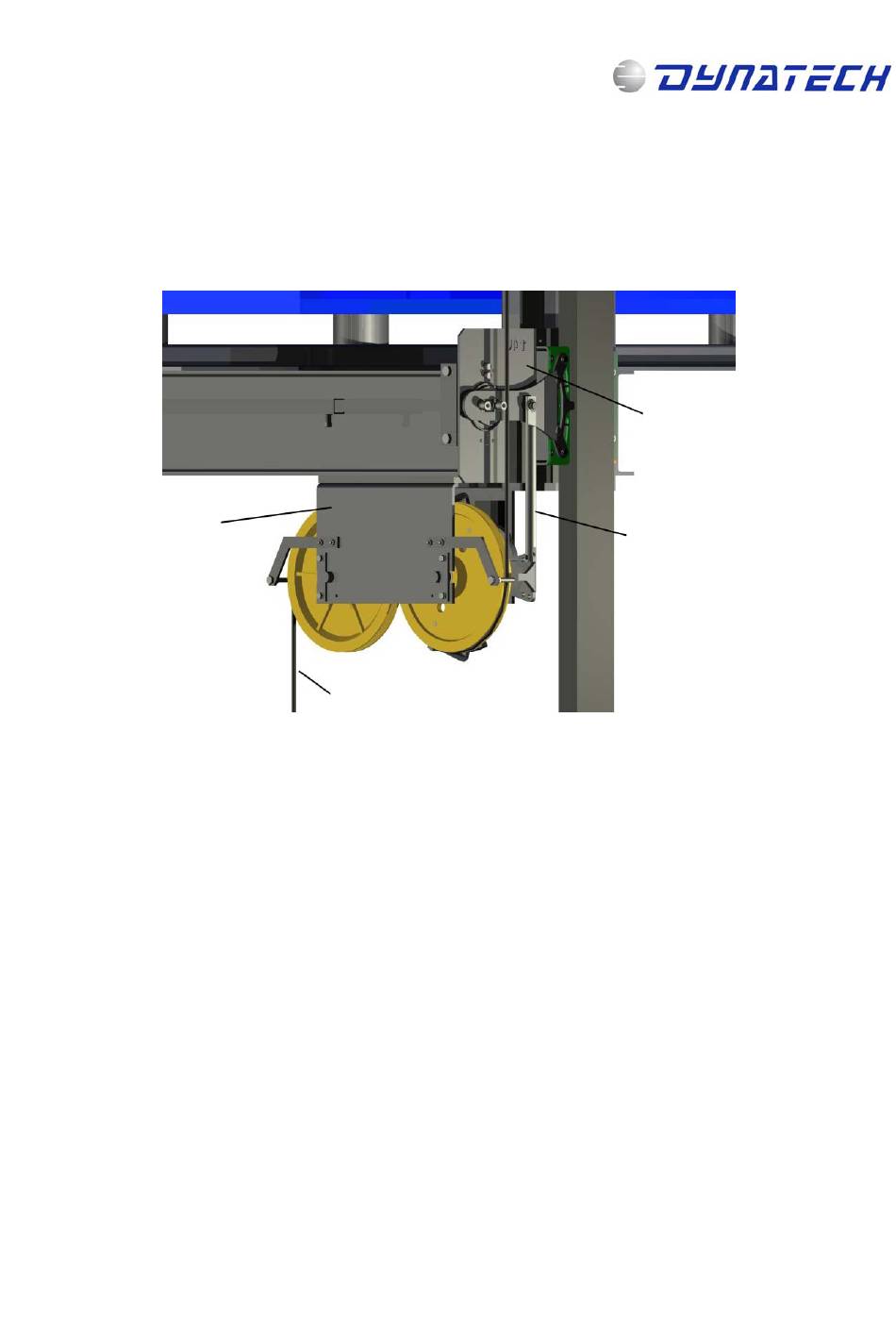

Abbildung 3: Star Begrenzer + ASG 1XX Fangvorrichtung + T‐25 Auslösegestänge
Auf Abbildung 4 ist das Beta‐Parksystem des Star Geschwindigkeitsbegrenzers dargestellt.
Dieses besteht hauptsächlich aus einer Spule, die im UCM‐Fall das Verkeilungssystem des
Begrenzers aktiviert und aus einem Induktivsensor, der der D‐Box die Positionierung des
Verkeilungssystems mitteilt.
Hinweis: Dieses Handbuch liefert Teilinformationen der Gebrauchs- und Wartungsanleitung dieses
Produkts. Die komplette Anleitung steht Ihnen im Kundenbereich der Internetseite von Dynatech zur
Verfügung; http://customers.dynatech-elevation.com/
